Технический обзор эксплуатации

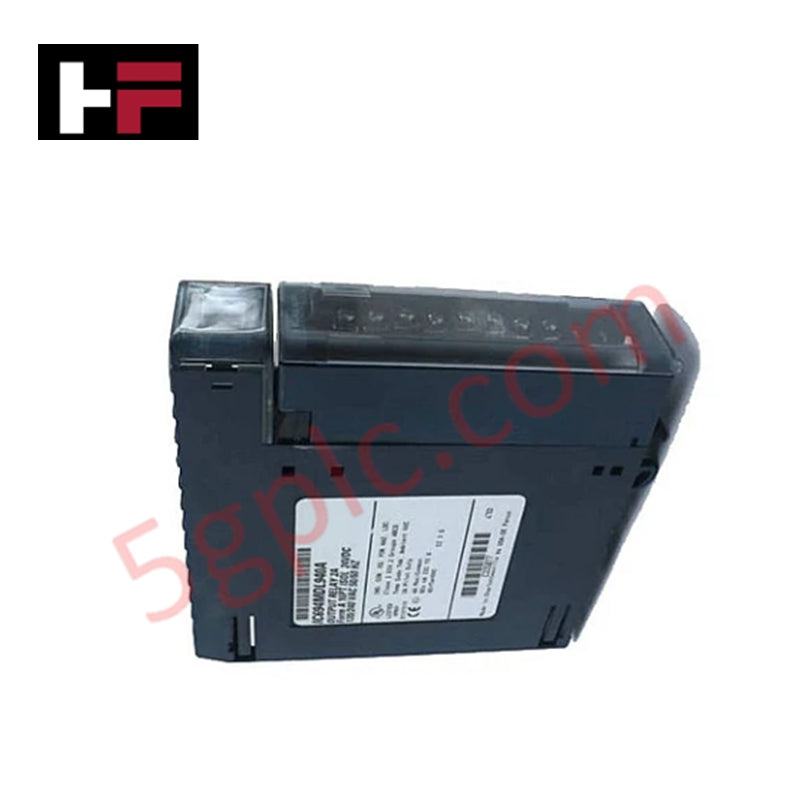

IC694MDL240 — это модуль дискретных входов высокой плотности, разработанный для платформы PACSystems RX3i, обеспечивающий шестнадцать изолированных точек срабатывания для приложений с напряжением 120 В переменного тока. Этот модуль служит критическим интерфейсом между полевыми устройствами переменного тока — такими как концевые выключатели, кнопки и селекторные переключатели — и логикой управления RX3i. Спроектирован для промышленной надежности, он оснащён интегрированным клеммным блоком на 20 винтов для надежного подключения проводки и эффективно работает в любом слоте шины RX3i без аппаратных ограничений.
Подробные технические характеристики
Следующие технические параметры определяют электрические и эксплуатационные границы IC694MDL240 (номер детали: IC694MDL240).
-
Номинальное входное напряжение: 120 В переменного тока
-
Диапазон входного напряжения: от 0 до 132 В переменного тока (50/60 Гц)
-
Количество входных каналов: 16 точек
-
Общая схема: 16 точек, объединённых одним общим проводом (1 группа)
-
Требуемое напряжение включения: от 74 до 132 В переменного тока
-
Порог напряжения выключения: от 0 до 20 В переменного тока
-
Потребляемый входной ток: 12 мА (номинал) при 120 В переменного тока
-
Потребление питания с шины: 90 мА при 5 В постоянного тока
-
Время отклика входного фильтра: 30 мс (типично) задержка включения; 45 мс (типично) задержка выключения
-
Изоляция: 1500 В RMS между полевой и логической сторонами
-
Клеммный разъём: Съёмный клеммный блок на 20 точек в комплекте
Совместимость и установка
IC694MDL240 оптимизирован для стандартных цепей управления с напряжением 120 В переменного тока. Несмотря на то, что модуль обеспечивает надёжное подавление помех благодаря фильтрации с задержкой 30 мс/45 мс, инженерам следует учитывать эти задержки при программировании высокоскоростных логических последовательностей. Этот модуль функционально эквивалентен предыдущему модулю серии 90-30 IC693MDL240, что обеспечивает плавный переход при модернизации устаревших систем на архитектуру RX3i.
Часто задаваемые технические вопросы
Поддерживает ли IC694MDL240 входные сигналы постоянного тока? Нет, этот модуль специально разработан для реактивных цепей переменного тока. Применение постоянного напряжения может привести к ненадёжному срабатыванию или невозможности сброса входа из-за внутренней логики обнаружения нулевого перехода.
Можно ли использовать этот модуль в удалённом расширительном шкафу? Да, IC694MDL240 совместим как с локальными универсальными шинами RX3i, так и с последовательными/ethernet расширительными шинами без потери функциональности.
Сравнение: IC694MDL240 и IC694MDL241
В то время как IC694MDL240 имеет 16 точек на одном общем проводе, IC694MDL241 обычно используется для приложений с напряжением 240 В переменного тока. Выбор IC694MDL240 является предпочтительным стандартом для североамериканских систем управления на 120 В, требующих высокой плотности точек в одном слоте.
