Детали продукта

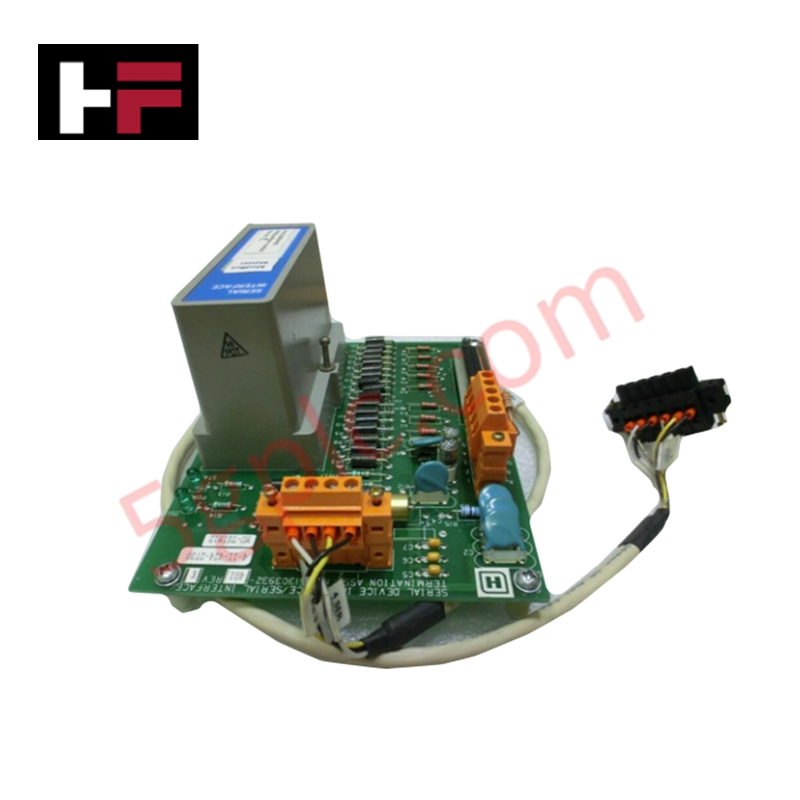

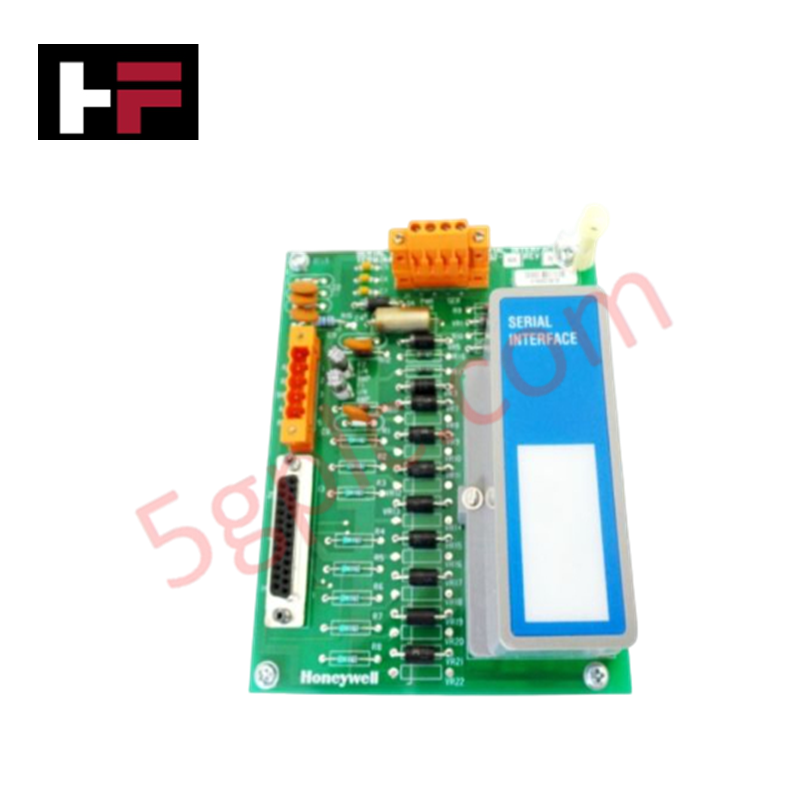

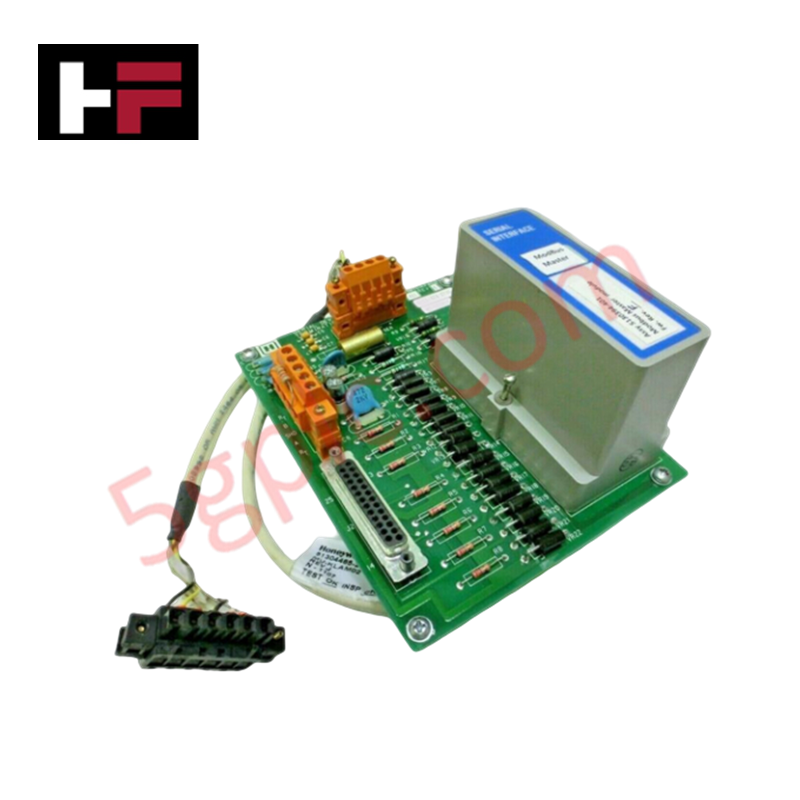

Honeywell MU-TSIM12 (номер детали: 51303932-426) — универсальный модуль последовательного интерфейса Modicon Modbus, предназначенный для интеграции систем управления Honeywell с полевыми устройствами, совместимыми с Modbus. Он поддерживает протоколы обмена данными Modbus RTU и ASCII, обеспечивая надежную и гибкую последовательную передачу данных в системах промышленной автоматизации.
Связь и формат данных
Модуль интерфейса поддерживает скорость передачи данных от 300 до 38,4 Кбит/с на расстоянии до 1200 метров (3937 футов). В последовательном формате данных используются 8 бит данных и программируемый 9-й бит. Физический уровень связи можно настроить в соответствии со стандартами EIA-232 или EIA-485.
Возможности системы и конфигурация
Модуль поддерживает до 2 FTA (блоков оконечной коммутации) на последовательный интерфейс (SI), при этом к каждому FTA можно подключить не более 15 устройств. Потребляемый ток модуля составляет 200 мА при напряжении 5 В постоянного тока.
Защита и изоляция
Для обеспечения надежной работы в промышленных условиях модуль оснащен эффективными средствами защиты. Он имеет защиту от импульсных перенапряжений в соответствии с ANSI/IEEE C37.90.1-1978 и защиту от электростатического разряда согласно IEC 801.2. Кроме того, предусмотрена гальваническая развязка на 1500 В постоянного тока.
| Параметр | Характеристики |
|---|---|
| Модель | MU-TSIM12 |
| Бренд | Honeywell |
| Номер детали | 51303932-426 |
| Протоколы связи | Modbus RTU, Modbus ASCII |
| Скорость передачи данных | От 300 до 38,4 Кбит/с |
| Максимальная длина кабеля | 1200 метров (3937 футов) |
| Физический интерфейс | EIA-232, EIA-485 |
| Потребляемый ток | 200 мА при 5 В постоянного тока |
| Поддерживаемые устройства | До 2 FTA на SI, 15 устройств на FTA |
| Формат последовательных данных | 8 бит данных и программируемый 9-й бит |
| Защита от импульсных перенапряжений | ANSI/IEEE C37.90.1-1978 |
| Защита от электростатического разряда | IEC 801.2 |
| Изоляция | 1500 В постоянного тока |
Часто задаваемые вопросы
В: Какие физические уровни связи поддерживает MU-TSIM12?
О: Модуль поддерживает физические интерфейсы стандартов связи EIA-232 и EIA-485.
В: Каково максимальное количество устройств, подключаемых через интерфейс?
О: Поддерживается до 2 FTA на последовательный интерфейс, при этом к каждому FTA можно подключить не более 15 устройств.
