Детали продукта

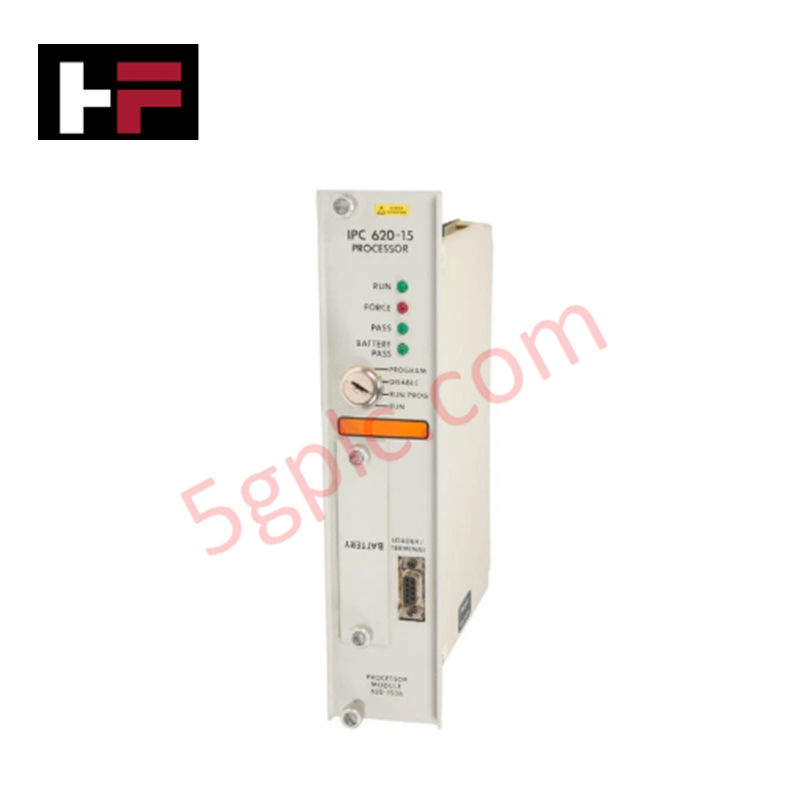

Honeywell 620-1536, также известный как процессорный модуль 620-15, представляет собой специализированный аппаратный компонент для выполнения программируемой логики и маршрутизации связи в стойках Honeywell IPC 620. Он выполняет сканирование пользовательской логики, обеспечивает обмен данными по локальной шине задней панели и осуществляет связь через 9-контактный разъем Sub-D с диагностическим отображением состояния на светодиодах передней панели.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 620-1536 |
| Бренд | Honeywell |
| Происхождение | США |
| Вес | 1,18 кг (2,60 фунта) |
| Габариты | Стандартный слот корпуса IPC 620 |
| Рабочая температура | от 0 °C до 60 °C |
| Потребляемая мощность | 12 W (внутренняя шина задней панели) |
| Диагностический индикатор | Светодиоды состояния на передней панели |
| Интерфейс связи | 9-контактный последовательный порт Sub-D |
| Совместимость с системой | Система Honeywell IPC 620 |
Изоляция каналов и протокол ответа петли
Процессорный модуль Honeywell 620-1536 использует внутренние оптопары для обеспечения гальванической развязки между основной логикой обработки и внешними линиями последовательной связи. Такая изоляция подавляет помехи общего режима и защищает внутренние регистры при передаче данных по 4-20 мА HART петлям и сетевым адаптерам полевых приборов. Модуль непрерывно выполняет проверку четности и протоколы верификации петли для обеспечения надежной передачи данных между подключенными сегментами управления.
Часто задаваемые вопросы
В: Можно ли заменять процессорный модуль 620-1536 на горячую при включенном питании шины стойки?
О: Нет. Основное питание стойки должно быть полностью отключено перед установкой или снятием модуля, чтобы избежать электрических переходных процессов и повреждения данных на шине задней панели.
В: Какова основная функция светодиодов состояния на передней панели?
О: Светодиоды обеспечивают прямую аппаратную диагностику, показывая состояние работы ЦПУ, выполнение логики, целостность памяти и активность последовательной связи через 9-контактный порт Sub-D.
Руководство по установке на объекте
- Отключите все основные источники питания корпуса IPC 620 перед установкой процессорного модуля в слот.
- Совместите плату модуля с направляющими корпуса и аккуратно вставьте до полного подключения заднего разъема к шине задней панели.
- Затяните крепежные винты сверху и снизу панели для надежного заземления корпуса.
- Подключите коммуникационный кабель с 9-контактным разъемом Sub-D и закрепите винты крепления для защиты от натяжения.
- Убедитесь, что сигнальные и коммуникационные кабели проложены вдали от линий высокого напряжения переменного тока, чтобы избежать наводок.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
