Детали продукта

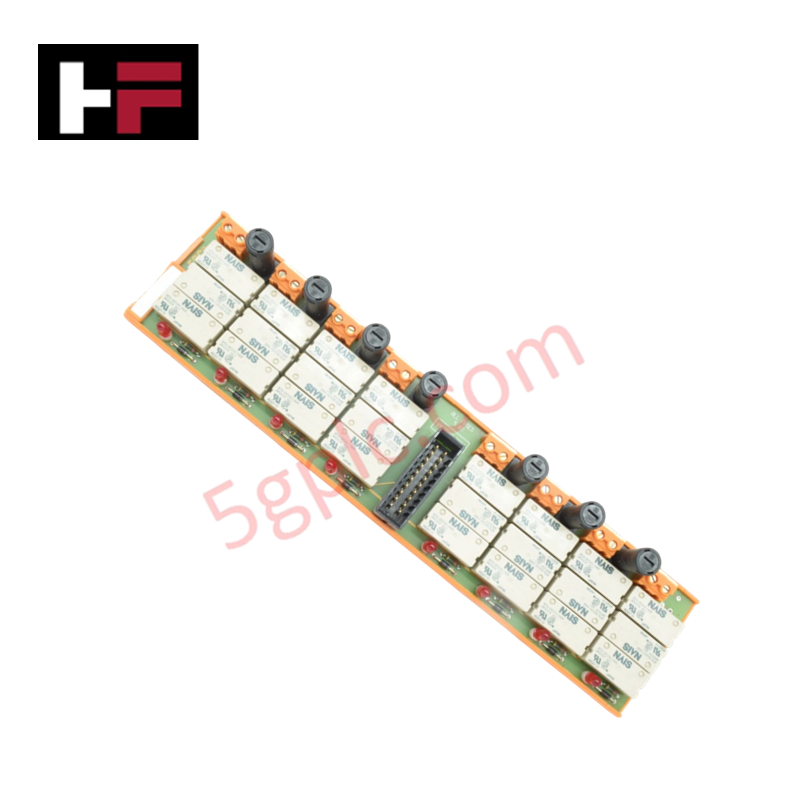

Honeywell FS-TSRO-0824, также обозначаемый как сборка оконечного подключения цифровых выходов FS-TSRO-0824, представляет собой специализированный аппаратный компонент для коммутации мощных дискретных полевых нагрузок и обеспечения физической гальванической развязки контактов в системах Safety Manager и FSC.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | FS-TSRO-0824 |
| Бренд | Honeywell |
| Страна происхождения | Нидерланды |
| Масса | 2 кг |
| Габариты | 300 x 70 x 60 мм (L x W x H) |
| Рабочая температура | от -0 до 60 °C |
| Потребляемый ток | Обычно 40 мА при 24 В постоянного тока на каждый активный канал |
| Класс безопасности | AK1-6 |
| Сертификаты | Сертификация CE, UL и TÜV ожидается |
| Номинальное входное напряжение | 24 В постоянного тока |
| Максимальное входное напряжение | 36 В постоянного тока |
| Напряжение срабатывания реле | 19,2 В постоянного тока |
| Выходные каналы | 8 выходов с релейными контактами |
| Максимальное коммутируемое напряжение | 250 В переменного тока / 250 В постоянного тока |
| Максимальный выходной ток | 5 А (с предохранителем на каждый канал) |
| Минимальный выходной ток | 1 мА при 5 В |
| Максимальная коммутируемая нагрузка | 1250 ВА / 150 Вт |
Гальваническая развязка и коммутация контактов контура безопасности
FS-TSRO-0824 обеспечивает гальваническую развязку между каналами, а также между полевыми цепями и логикой, с помощью электромеханических реле повышенной надежности. Модуль, предназначенный для применения в системах уровня полноты безопасности (SIL) до класса безопасности AK1-6, оснащен изолированными выходами с сухими контактами, способными коммутировать нагрузки до 250 В переменного/постоянного тока. Дискретная схема управления реле обеспечивает предсказуемое состояние размыкания и замыкания контактов при отказах системы, предотвращая проникновение переходных выбросов напряжения, вызванных противо-ЭДС, в объединительную панель центрального контроллера или платы логического решателя безопасности. Встроенные индивидуальные предохранители защищают каждый выходной канал от внешних коротких замыканий и перегрузок по току.
Часто задаваемые вопросы
В: Какой минимальный порог коммутации необходим для надежного замыкания контактов на выходах реле?
О: Минимальная спецификация выходной нагрузки составляет 1 мА при 5 В. Работа ниже этого предела по току и напряжению может привести к нестабильному контактному сопротивлению из-за недостаточного тока смачивания.
В: Как реализована защита цепей отдельных выходных каналов в сборке?
О: Каждый из 8 выходных каналов оснащен отдельным последовательным предохранителем, рассчитанным на отключение сверхтоков выше 5 А и изолирующим внешние короткие замыкания в полевой цепи до того, как они повредят внутреннюю топологию дорожек или контакты реле.
В: Какое максимальное входное напряжение допускается для надежного срабатывания катушки без чрезмерного теплового воздействия?
О: Хотя номинальное напряжение логического входного сигнала составляет 24 В постоянного тока, а пороговое напряжение срабатывания — 19,2 В постоянного тока, максимально допустимое длительное входное напряжение составляет 36 В постоянного тока.
Рекомендации по монтажу в полевых условиях
- Надежно закрепите сборку на стандартной DIN-рейке TS35 внутри заземленного металлического корпуса со степенью защиты IP54 или выше, чтобы обеспечить достаточную механическую устойчивость и защиту от воздействия окружающей среды.
- Прокладывайте силовые полевые кабели переменного/постоянного тока отдельно от низковольтных линий сигналов логики постоянного тока в раздельных кабель-каналах, чтобы избежать электромагнитных помех и индуктивной связи.
- Затяните все винтовые клеммные соединения полевых цепей с рекомендованным производителем моментом (обычно от 0,5 до 0,6 Н·м), чтобы обеспечить устойчивую к вибрации электрическую непрерывность.
- Убедитесь, что ток полевой нагрузки не превышает 5 А длительно на каждый канал, а индуктивные нагрузки оснащены внешними устройствами подавления помех (RC-снабберами для переменного тока и обратноходовыми диодами для постоянного тока), подключенными параллельно к клеммам полевой нагрузки.
- Подсоедините провод защитного заземления (PE) шкафа непосредственно к заземляющей шпильке модуля до подачи питания или напряжения полевой нагрузки.
