Детали продукта

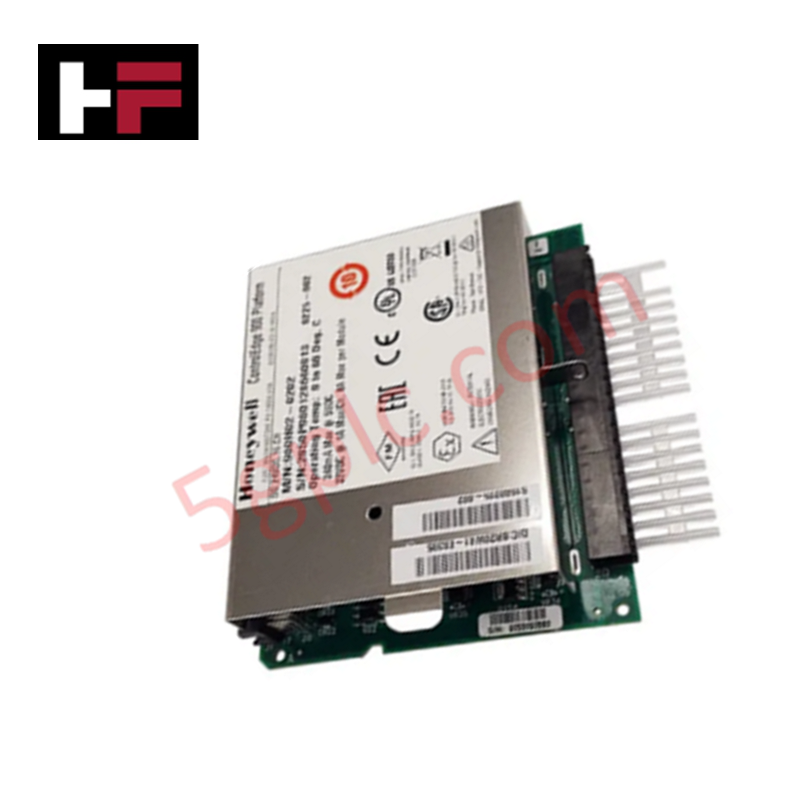

Предназначенный для сбора аналоговых сигналов высокого уровня и температурных сигналов в системах ControlEdge HC900, Honeywell 900A16-0101 + 900TCK-0101 (модуль аналоговых сигналов высокого уровня 900A16-0101 + 900TCK-0101) обеспечивает прямое физическое и электрическое подключение. Он обеспечивает точный сбор данных от полевых преобразователей, а также данных о напряжении, токе, термопарах и RTD, сохраняя надежную гальваническую развязку между точками и каналами, а также между каналами и системой.
Расшифровка суффиксов и матрица моделей
- 900A16-0101: 16-канальный модуль аналоговых входов высокого уровня, предназначенный для обработки сигналов напряжения и тока.
- 900TCK-0101: 8-канальный универсальный модуль аналоговых входов для измерения сигналов термопар, RTD, сопротивления и милливольтных сигналов.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 900A16-0101 + 900TCK-0101 |
| Бренд | Honeywell |
| Происхождение | Стандартное промышленное производство |
| Вес | 2 кг |
| Размеры | Форм-фактор модуля ControlEdge HC900 |
| Рабочая температура | Стандартный промышленный диапазон |
| Потребляемая мощность | Стандартное потребление от объединительной платы |
| Количество каналов | 16 каналов (900A16) / 8 каналов (900TCK) |
| Интерфейс сигналов | Совместим с протоколом токовой петли 4-20 мА HART |
Развязка между каналами и протокол токовой петли
Архитектура Honeywell 900A16-0101 + 900TCK-0101 предусматривает надежную развязку между каналами и поддерживает интеграцию протокола токовой петли 4-20 мА HART с полевыми преобразователями. Благодаря гальванической развязке 400 VDC между отдельными точками и развязке 1 kVDC от логической схемы в модуле входов высокого уровня, а также гальванической развязке между каналами и системой в температурном модуле, сборка предотвращает синфазные помехи и образование контуров заземления. Кроме того, встроенная компенсация температуры холодного спая (CJC) на входах термопар и высокий коэффициент подавления синфазных помех (>90 дБ при 120 VAC) обеспечивают точное преобразование сигналов в сложных промышленных условиях.
Часто задаваемые вопросы
В: Какие типы входных сигналов поддерживает модуль Honeywell 900A16-0101?
О: Он поддерживает сигналы напряжения и тока высокого уровня (V, мА) по 16 изолированным аналоговым входным каналам с входным сопротивлением более 1 МОм для напряжения и 250 Ом для тока.
В: Может ли модуль Honeywell 900TCK-0101 обрабатывать несколько типов термопар?
О: Да, он поддерживает универсальные типы термопар J, K, T, E, N, R, S, B, а также стандартные RTD, сигналы сопротивления и милливольтные сигналы.
В: Можно ли заменять эти входные модули под напряжением во время работы контроллера?
О: Возможность подключения модулей ввода-вывода под напряжением зависит от конфигурации питания стойки и характеристик системной объединительной платы. Во избежание переходных ошибок на шине следует соблюдать протоколы изоляции питания.
Рекомендации по установке в полевых условиях
- Монтаж в стойке: Вставьте и надежно закрепите каждый модуль в предназначенном для него слоте шасси объединительной платы ControlEdge HC900, чтобы обеспечить надежное соединение разъемов.
- Разделение проводки: Прокладывайте низкоуровневые аналоговые провода и удлинительные провода термопар отдельно от высоковольтных линий питания переменного тока и кабелей частотно-регулируемых приводов, чтобы устранить наводимые помехи.
- Заземление экрана: Подключайте экраны сигнальных кабелей к специально предназначенной для этого шине заземления шкафа, чтобы обеспечить электромагнитную совместимость и эффективное подавление помех.
- Затяжка клемм: Затяните все винты съемных клеммных колодок с моментом, указанным производителем, чтобы предотвратить появление высокоомного контакта и дрейф измерений.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
