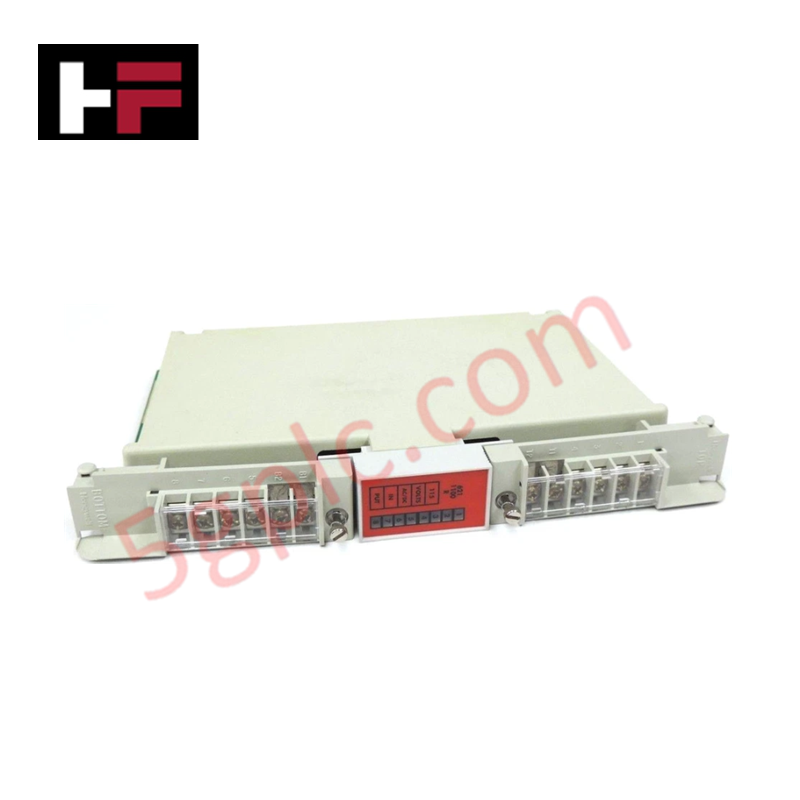

Модуль дискретных входов VAC/VDC Honeywell 621-1100R на 8 точек
Модуль дискретных входов VAC/VDC Honeywell 621-1100R на 8 точек
Модуль дискретных входов VAC/VDC Honeywell 621-1100R на 8 точек

Модуль дискретных входов VAC/VDC Honeywell 621-1100R на 8 точек


Осталось всего 10 - Быстро распродается

АРТИКУЛ ТОВАРА : 621-1100R

ТИП ПРОДУКТА : Модули дискретного ввода

ПРОИЗВОДИТЕЛЬ ТОВАРА : Honeywell


  • 100% Оригинальные Запчасти – Безрисковый Возврат в Течение 30 Дней
  • 1 Год Гарантии и Профессиональная Поддержка для Каждого Заказа

Детали продукта

Модуль Honeywell 621-1100R, также имеющий обозначение модуля дискретного ввода 621-1100R, представляет собой специализированный аппаратный компонент для обнаружения двоичных состояний высокого напряжения и получения данных о состоянии контактов в режиме реального времени в промышленных системах автоматизации Honeywell. Устройство рассчитано на прием сигналов по 8 дискретным входным каналам в диапазоне напряжения от 90 до 140 В переменного/постоянного тока при токе потребления от 6 до 21 мА и оцифровывает положения полевых контактов, реле давления и выходы вспомогательных реле. Потребляя не более 30 мА от объединительной платы при напряжении +5 В постоянного тока, модуль оснащен внутренней схемой фильтрации, обеспечивающей контролируемые задержки включения входа 2,4 мс ±20% и выключения 17 мс ±20% для подавления дребезга контактов в полевых цепях.

Технические характеристики оборудования

Параметр Характеристика
Модель 621-1100R
Бренд Honeywell
Страна происхождения США
Масса 0,34 кг (0,76 фунта)
Размеры 51 мм x 241 мм x 191 мм
Рабочая температура от 0 до +60 °C
Потребляемая мощность +5 В постоянного тока, макс. 30 мА
Входные каналы 8 точек (2 общих вывода, по 4 точки на общий вывод)
Номинальное входное напряжение 115 В переменного/постоянного тока
Диапазон рабочего напряжения от 90 до 140 В
Диапазон входного тока от 6 до 21 мА (обычно 12 мА при 115 В)
Допустимый ток утечки в выключенном состоянии 2 мА переменного тока / 3 мА постоянного тока
Задержка входа (из выключенного состояния во включенное) 2,4 мс ±20% плюс 0-0,5 периода
Задержка входа (из включенного состояния в выключенное) 17 мс ±20%
Сертификаты CE, UL508, CSA, TUV

Протокол контура 4-20 мА HART и межканальная изоляция

В модуле 621-1100R используются оптоэлектронные изоляционные барьеры между входными клеммами полевой стороны 115 В переменного/постоянного тока и внутренними логическими шинами +5 В постоянного тока. Каналы объединены в две изолированные группы по четыре канала с общей обратной линией; такая топология изоляции предотвращает проникновение высоковольтных индуктивных выбросов в объединительные платы центрального процессора. Гальваническая изоляция не позволяет переходным процессам при коммутации в высоковольтных контурах дискретного ввода наводиться на соседние сигнальные линии контуров 4-20 мА HART, проложенные параллельно в кабельных каналах шкафа.

Часто задаваемые вопросы

В: Можно ли заменять модуль 621-1100R под напряжением, когда объединительная плата стойки полностью запитана?

О: Да, модуль поддерживает установку и снятие под напряжением в работающей стойке, при условии что направляющие язычки извлекаются прямо, чтобы предотвратить заедание штырей разъема.

В: Каков максимально допустимый ток утечки в выключенном состоянии через подключенные полевые контакты?

О: Подключенные полевые устройства не должны превышать ток утечки в выключенном состоянии 2 мА для сигналов переменного тока или 3 мА для сигналов постоянного тока, чтобы предотвратить ложное срабатывание входа.

Рекомендации по монтажу на объекте

  1. Совместите направляющую на краю модуля с предназначенным для него слотом субстойки и задвиньте сборку до надежного соединения с разъемами объединительной платы.
  2. Затяните верхний и нижний стопорные винты передней панели для обеспечения заземления корпуса и предотвращения отсоединения под воздействием вибрации.
  3. Подключите проводники входов 115 В переменного/постоянного тока, убедившись, что полевые соединения соответствуют структуре группировки по 4 точки на общий вывод для обоих изолированных общих выводов.
  4. Отделите высоковольтную проводку полевых входов переменного/постоянного тока от низкоуровневых аналоговых и коммуникационных кабелей в кабельных каналах шкафа для обеспечения оптимальной изоляции сигналов.
