Детали продукта

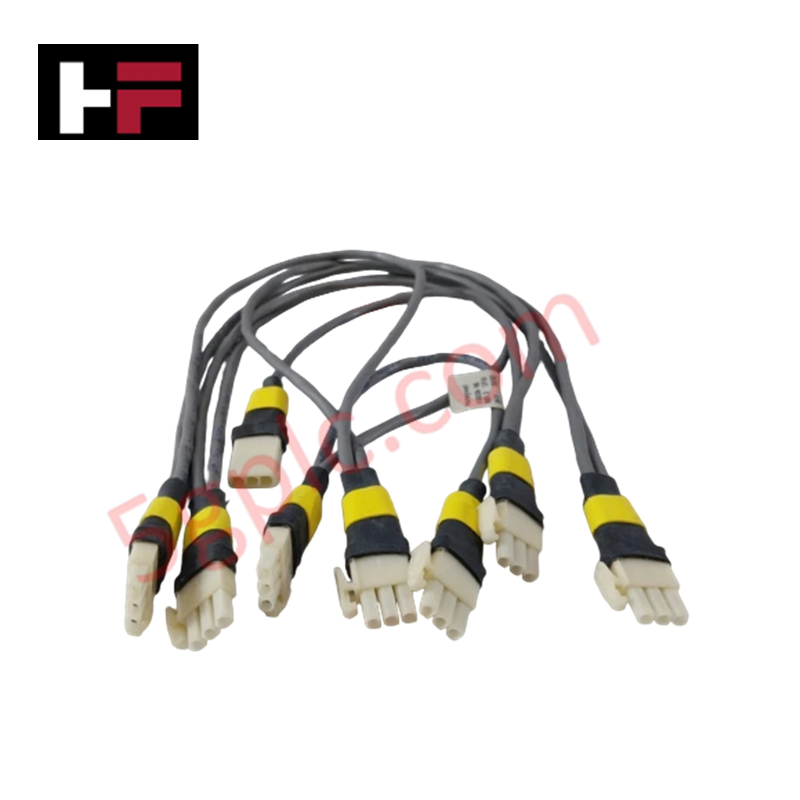

Кабель Honeywell 51202329-301 (51202329, кабель связи ввода-вывода) предназначен для высокоскоростного обмена по линиям ввода-вывода в средах Experion PKS и обеспечивает прямое физическое и электрическое соединение контроллеров C300, сборок CF9 и модулей IOTA в топологиях с 3 ответвлениями.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 51202329-301 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | Около 2,00 кг |
| Рабочая температура | от -20 °C до +70 °C |
| Потребляемая мощность | Пассивный проводник сигнала |
| Тип кабеля | Серый кабель связи ввода-вывода Series C (кабель B) |
| Идентификация канала | Зелёная маркировка |
| Топология ответвлений | Конфигурация с 3 ответвлениями (соединяет два модуля CF9, два контроллера C300 и один 6-дюймовый модуль IOTA) |
| Система корпуса | Шкаф Experion PKS Series C |
Протокол токовой петли 4-20 мА HART и межканальная изоляция
Кабель 51202329-301 передаёт высокочастотные дифференциальные сигналы шины между контроллерами Series C и сборками оконечной заделки ввода-вывода, сохраняя целостность экранирования сигнала. Конструкция кабеля предотвращает распространение синфазных помех и смещение потенциалов земли между отсеками шкафа, обеспечивая неискажённую передачу цифровых параметров и сохранение межканальных изоляционных связей для аналоговых полевых модулей, обрабатывающих сигналы по протоколу токовой петли 4-20 мА HART.
Часто задаваемые вопросы
В: Что означает зелёная маркировка на кабельной сборке 51202329-301?
О: Зелёная маркировка указывает, что кабель является кабелем B в резервной паре линий связи ввода-вывода, предотвращая неправильное подключение первичного (кабель A) и вторичного каналов связи.
В: Какие компоненты оборудования можно одновременно подключить к одному кабельному участку 51202329-301?
О: Жгут с 3 ответвлениями предназначен для подключения двух модулей CF9, двух контроллеров C300 и одной 6-дюймовой сборки оконечной заделки входов-выходов (IOTA).
В: Можно ли подключать или отключать кабель 51202329-301, когда шина ввода-вывода Series C находится под напряжением?
О: Да, интерфейсы связи ввода-вывода Series C поддерживают горячее подключение при условии, что резервный кабельный канал (кабель A) остаётся подключённым и полностью работоспособным во время технического обслуживания.
Рекомендации по монтажу на объекте
- Перед монтажом проверьте назначение канала; убедитесь, что кабель B (с зелёной маркировкой) подключён исключительно к портам вторичной линии связи ввода-вывода на всех узлах.
- Соблюдайте достаточный радиус изгиба кабеля в кабельных каналах, чтобы защитить внутренние витые пары и общую экранирующую оплётку.
- Надёжно затяните винты разъёмов, чтобы обеспечить низкоомное заземление экрана и предотвратить случайное отсоединение при вибрации.
- Прокладывайте кабели связи ввода-вывода отдельно от высоковольтных линий питания переменного тока и кабелей индуктивной нагрузки внутри шкафов управления.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
