Детали продукта

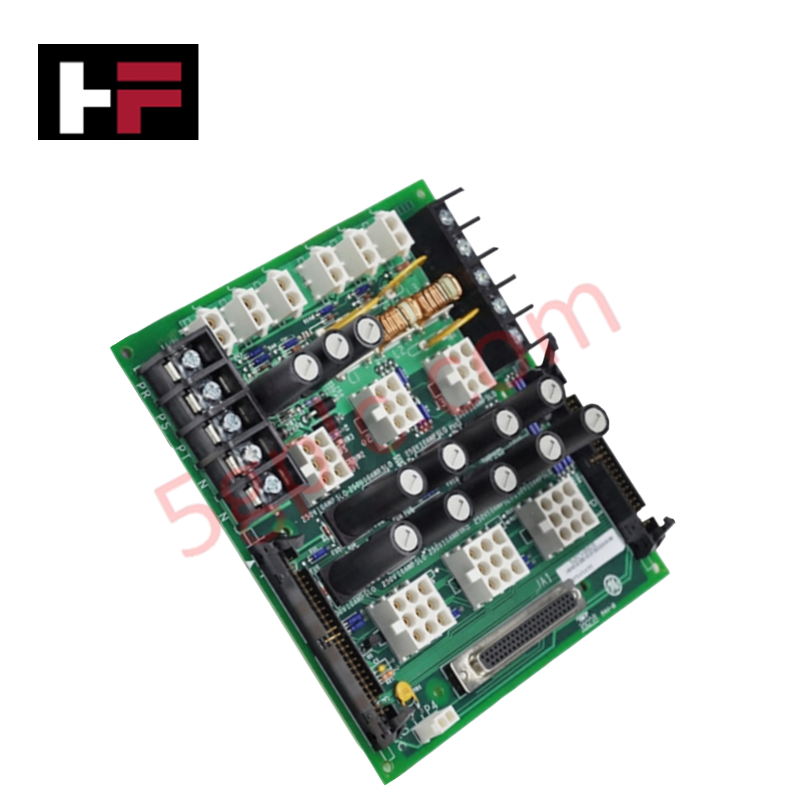

GE IS200JPDMG1ADC, также обозначаемая как плата распределения питания с перемычками IS200JPDMG1 (JPDM), представляет собой специализированный аппаратный компонент для распределения питания по шине 28 В постоянного тока и передачи информации об обнаруженных неисправностях в системах управления турбинами GE Mark VI.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IS200JPDMG1ADC |
| Бренд | GE / General Electric Company USA |
| Происхождение | Сейлем, Вирджиния, США |
| Вес | Приблизительно 3 фунта |
| Рабочая температура | от -30 до +65 °C |
| Энергопотребление | Пассивное распределение питания / защита предохранителями |
| Номинальное входное напряжение | 28 В постоянного тока от внешних преобразователей AC/DC или DC/DC |
| Максимальный входной ток | Максимум 35 А |
| Количество разъёмов | 13 штекерных разъёмов |
| Конфигурации шин | Три отдельные шины питания (R, S, T) или единая резервированная шина с использованием перемычек |
| Диагностический интерфейс | Поддерживает дополнительный модуль диагностики питания PPDA |
Скорость обмена по шине объединительной платы и совместимость с прошивкой
IS200JPDMG1ADC принимает входное питание 28 В постоянного тока и распределяет его по отдельным защищённым ответвлениям стоек системы управления. Плата работает с тремя резервированными каналами R, S и T либо с одной шиной, сконфигурированной перемычками, и передаёт диагностические сигналы состояния подключённому модулю ввода-вывода PPDA. Локальная защита предохранителями и контроль напряжения изолируют неисправности линий питания, предотвращая падение напряжения, которое может ухудшить скорость обмена по шине объединительной платы в шасси управления Mark VI. Пассивная матрица распределения шин обеспечивает постоянную совместимость с прошивками при последовательных выпусках программного обеспечения управления турбиной.
Часто задаваемые вопросы
В: Как IS200JPDMG1ADC обеспечивает резервирование питания каналов управления R, S и T?
О: Плата поддерживает три независимые шины питания для архитектур с тройным модульным резервированием (TMR) каналов R, S и T. Встроенные перемычки могут объединить эти шины в одну общую шину, питаемую от резервированных внешних преобразователей питания.
В: Как установка модуля диагностики питания PPDA влияет на отображение аппаратных компонентов системы?
О: После установки модуля PPDA на IS200JPDMG1ADC система распознаёт сборку как два отдельных компонента платы из-за большого количества сигналов обратной связи, формируемых диагностикой PPDA.
Рекомендации по монтажу на объекте
- Перед прикосновением к клеммным соединениям отключите все основные источники питания 28 В постоянного тока и линии внешних преобразователей.
- Надёжно установите IS200JPDMG1ADC на DIN-рейку внутри шкафа управления.
- Подсоедините заземляющие провода, обеспечив путь заземления с низким импедансом для защиты предохранителей от импульсных перенапряжений.
- Убедитесь, что суммарный входной ток через все 13 штекерных разъёмов не превышает максимальное значение 35 А.
- До подачи питания установите блоки перемычек для выбора работы с тремя шинами (R, S, T) или с одной резервированной шиной.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
