Детали продукта

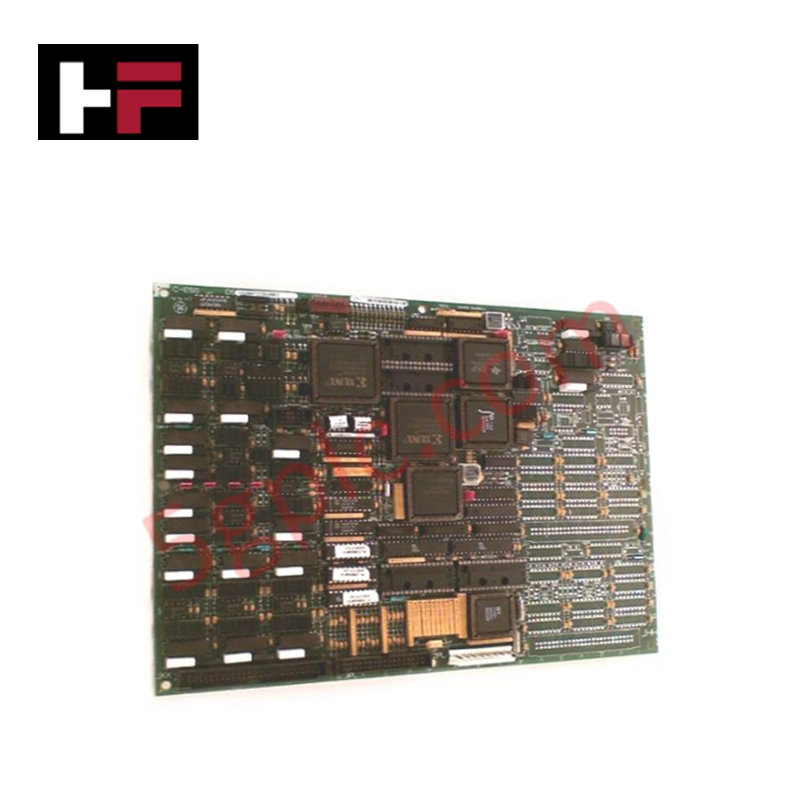

Настроенная для масштабирования и кондиционирования сигналов высокой плотности в системах управления Mark V LM, GE DS200TCCBG8B (DS200TCCB — общая расширенная аналоговая плата ввода/вывода) обеспечивает прямое физическое и электрическое выполнение преобразования данных между терминальными платами турбины и основными процессорными блоками.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | DS200TCCBG8B |
| Бренд | GE (General Electric) |
| Происхождение | США |
| Вес | 2 фунта |
| Рабочая температура | Стандартная промышленная окружающая среда |
| Программируемая память | 2 x EEPROM |
| Интерфейс сигналов | RTD, 4-20 мА, 0-1 мА, входы тока/напряжения |
Детерминированная промышленная сеть управления
DS200TCCBG8B выступает в роли концентратора сигналов с высокой пропускной способностью в архитектуре управления Mark V, обеспечивая обмен данными между основными платами P1 TCEB и терминальными платами R5 TBCB. Для поддержания целостности системы скорость передачи по шине задней панели должна строго настраиваться через интерфейс разъема 3PL. Внутренняя обработка платы, управляемая двумя встроенными EEPROM, гарантирует детерминированное масштабирование входных сигналов тока линии и трансформаторов напряжения и тока (PT/CT). Совместимость с прошивкой flash обязательна; убедитесь, что версия TCCB соответствует версиям прошивок плат STCA и TCCA, чтобы избежать задержек при передаче сигналов по COREBUS.
Часто задаваемые вопросы
В: Можно ли обновить EEPROM на этой плате в полевых условиях при несовпадении прошивки?
О: Обновление EEPROM в полевых условиях требует специализированного программного оборудования, авторизованного GE. Не пытайтесь обходить или принудительно перепрошивать микропрограмму, так как это приведет к недетерминированному масштабированию сигналов и возможным аварийным отключениям турбины из-за повреждения данных обратной связи.
В: Какие основные требования по изоляции для разъемов JHH, JII и JMP?
О: Эти разъемы передают высокочувствительные сигналы (RTD, мА, PT/CT). Необходимо сохранять экранирование до интерфейса разъема, чтобы предотвратить электромагнитные помехи. Убедитесь, что распределение питания 2PL от платы TCPS проверено на наличие пульсаций напряжения перед подключением сигнальных кабелей к этим портам, так как нестабильность питания будет распространяться через аналоговые цепи кондиционирования.
Руководство по монтажу на объекте
- Выравнивание разъемов: Тщательно выравнивайте разъемы 3PL, 2PL, JHH, JII и JMP при установке. Избегайте боковых усилий, которые могут вызвать микротрещины в пайке печатной платы или деформацию контактов разъемов.
- Целостность сигнала: Соблюдайте физическое разделение между кабелями шины данных 3PL и высоковольтными силовыми линиями. Индуцированные помехи на шине 3PL могут привести к прерывистым сбоям связи между платами STCA, TCCA и TCCB.
- Чувствительность к статическому электричеству: Сборка DS200TCCBG8B чувствительна к электростатическому разряду. Убедитесь, что техник заземлен на общий заземляющий контакт при работе или осмотре модуля.
- Проверка компонентов: Перед включением системы убедитесь, что плата надежно установлена в направляющих стойки. Проверьте соединение на порту 3PL для обеспечения низкоомного пути для сигналов COREBUS.
