Детали продукта

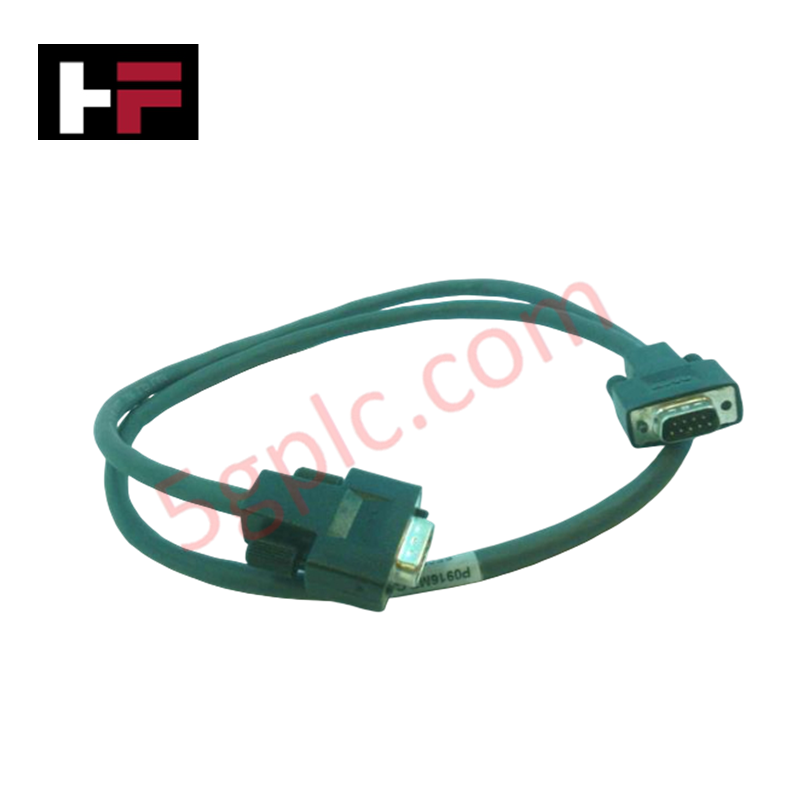

Foxboro P0916MZ, также обозначаемый как интерфейсный кабель P0916MZ, представляет собой специализированный аппаратный компонент для высокоскоростной передачи данных со скоростью 2 Мбит/с между локальными модулями и шинными соединителями P0940XA или P0940XB в платформах серии I/A.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | P0916MZ |
| Бренд | Foxboro |
| Страна происхождения | США |
| Вес | 0,12 кг (0,26 фунта) |
| Размеры | Длина 1,0 м |
| Скорость передачи | Последовательная шина 2 Мбит/с |
| Совместимое оборудование | Шинные соединители P0940XA / P0940XB |
| Рабочая температура | от -20 до +70 °C |
| Потребляемая мощность | Пассивный (0 W) |
Межканальная изоляция и целостность сигнала
Интерфейсный кабель Foxboro P0916MZ обеспечивает устойчивость к высокочастотным помехам в потоках детерминированной связи по полевой шине со скоростью 2 Мбит/с. Благодаря оптимизированному волновому сопротивлению и экранирующей конструкции с полным покрытием кабель снижает высокочастотное затухание сигнала и подавляет перекрёстные помехи между высокоскоростными последовательными парами. Он сохраняет физическую межканальную изоляцию и целостность опорного потенциала сигнальной земли между подключёнными модулями серии I/A и соединительными блоками P0940XA или P0940XB.
Часто задаваемые вопросы
В: Можно ли отсоединять или подключать кабель Foxboro P0916MZ, когда сеть базовой платы находится под напряжением?
О: Да, кабель передаёт низковольтные пассивные сигналы шины, что обеспечивает возможность подключения и отключения на работающей системе на уровне разъёма без нарушения питания объединительной платы.
В: Является ли скорость 2 Мбит/с максимальной номинальной скоростью передачи данных для кабельной сборки P0916MZ?
О: Да, скрутка внутренней пары проводов и согласование импеданса рассчитаны на детерминированную последовательную передачу данных по полевой шине со скоростью 2 Мбит/с к модулям P0940XA/B.
Рекомендации по монтажу на объекте
- Перед подключением к разъёмам модулей проверьте физическое выравнивание штыревых контактов кабеля и очистите контактные выводы.
- При прокладке кабеля соблюдайте минимальный радиус изгиба 75 мм, чтобы избежать нагрузки на проводники и изменения дифференциального импеданса.
- Прокладывайте кабель длиной 1,0 м в предназначенных для низковольтных проводов кабель-каналах, обеспечивая зазор не менее 300 мм от высоковольтных линий переменного тока.
- Полностью вставьте корпуса разъёмов в гнёзда P0940XA или P0940XB и затяните фиксирующие винты вручную.
- Убедитесь, что соединения дренажных проводников экрана напрямую подключены к клеммам заземления шкафа в соответствии с правилами заземления в одной точке.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
