Детали продукта

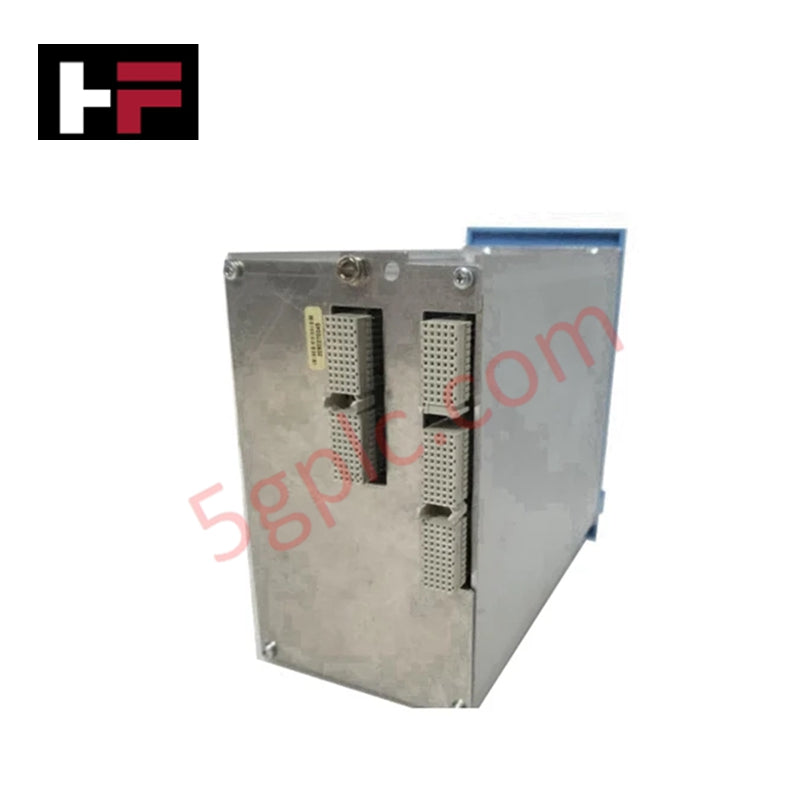

Honeywell FC-QPP-0002 CC V1.0, также обозначаемый как модуль квадропроцессора FC-QPP-0002, представляет собой специализированный аппаратный компонент для обработки логики безопасности и выполнения детерминированных коммуникаций в рамках платформ Honeywell DCS.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | FC-QPP-0002 CC V1.0 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 0,4 кг |
| Габариты | 240 x 188 x 65 мм |
| Рабочая температура | от -20 до +60 °C |
| Потребляемая мощность | Питание от шины объединительной платы |
| Тип модуля | Квадропроцессор / интерфейс безопасности |
| Протоколы связи | RS-485, Modbus RTU |
| Сертификация безопасности | IEC 61508 SIL 2 |
| Диапазон влажности | от 5% до 95%, без конденсации |
Гальваническая развязка каналов и целостность протоколов связи
FC-QPP-0002 CC V1.0 оснащён средствами активной развязки каналов, обеспечивающими целостность сигналов объединительной платы при высокоскоростном выполнении процессорных операций. Архитектура квадропроцессора, предназначенная для интеграции с сетями протокола токовых петель 4–20 мА HART и последовательными подсетями полевых шин, предотвращает распространение синфазных помех между последовательными каналами связи и основными контурами управления. Каскады гальванической развязки защищают внутренний вычислительный модуль от переходных процессов в линиях и разности потенциалов заземления между полевой стороной и шинами RS-485.
Часто задаваемые вопросы
В: Как архитектура квадропроцессора выполняет мониторинг внутренних неисправностей?
О: Встроенные процессорные каналы непрерывно выполняют аппаратные перекрёстные проверки и проверку памяти для обеспечения соответствия требованиям IEC 61508 SIL 2, изолируя неисправности внутренней логики без прерывания обмена по шине объединительной платы.
В: Какие протоколы последовательной связи непосредственно выполняются на физическом уровне FC-QPP-0002 CC V1.0?
О: Модуль обеспечивает связь на физическом уровне RS-485 по правилам протокола Modbus RTU через гальванически изолированные каналы.
Рекомендации по установке на объекте
- Отключите основные источники питания стойки системы перед установкой модуля FC-QPP-0002 в слот объединительной платы или его извлечением.
- Убедитесь, что кабель последовательной связи RS-485 выполнен из экранированной витой пары с дренажными проводниками, подключёнными к одной точке заземления.
- Тщательно совместите направляющие для краёв платы, чтобы предотвратить деформацию контактов задних разъёмов объединительной платы при установке в шасси.
- Убедитесь, что температура внутри корпуса остаётся в диапазоне от -20 до +60 °C, а влажность без конденсации не превышает 95%.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
