Детали продукта

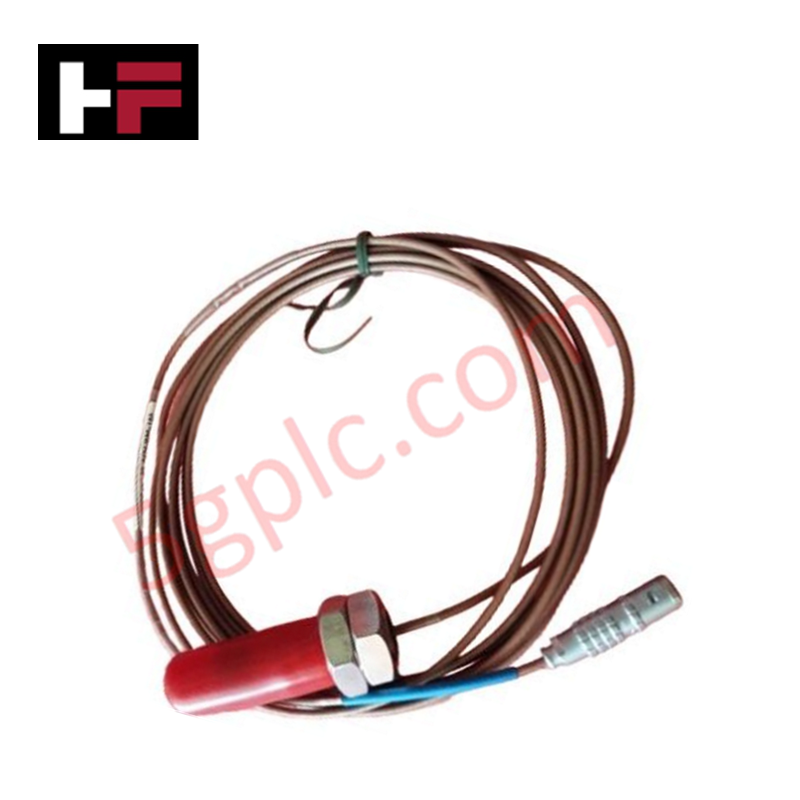

Предназначенный для бесконтактного мониторинга вибрации и смещения вала во вращающихся механизмах, Emerson PR6424/010-100 (PR6424, вихретоковый датчик 16 мм) обеспечивает непосредственное физическое и электрическое измерение. При подключении к преобразователям сигналов Epro CON021 он измеряет радиальное динамическое перемещение и осевое положение вала за счёт формирования динамического высокочастотного затухания поля.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | PR6424/010-100 |
| Бренд | Emerson Epro |
| Страна производства | Германия |
| Вес | Прибл. 0,20 кг |
| Размеры | Диаметр наконечника датчика: 16 мм; резьба втулки: M18 x 1.5 |
| Рабочая температура | от -35 °C до +150 °C |
| Потребляемая мощность | Питание через внешний преобразователь (CON021 / EZ1000) |
| Диапазон измерения | Статический: +-2,0 мм; динамический: от 0 до 1000 мкм |
| Выходной сигнал | Динамическое напряжение через преобразователь сигнала |
| Чувствительность | 4 В/мм (101,6 мВ/мил) |
| Диапазон частот | от 0 Гц до 20 кГц (-3 дБ) |
| Линейность | <= +-1,5% полной шкалы |
| Варианты кабеля | Встроенный кабель длиной 5 м с гибкой бронёй из нержавеющей стали и разъёмом LEMO |
| Материал наконечника датчика | Высокотемпературная крышка из эпоксидной смолы / PEEK |
| Степень защиты | IP67 (головка / корпус с резьбой) |
| Материал объекта измерения | Ферромагнитная сталь (стандартная 42CrMo4) |
Масштабирование вихретокового датчика и проверка напряжения зазора
Для Emerson PR6424/010-100 требуется точное масштабирование вихретокового датчика, чтобы преобразовать затухание высокочастотного электромагнитного поля в точный сигнал положения во всём номинальном линейном диапазоне измерения 4 мм. При стандартной чувствительности 4 В/мм правильная установка предусматривает первоначальную проверку напряжения зазора (с целевым механическим центральным воздушным зазором приблизительно 2,7 мм или статическим смещением -10 VDC через оборудование обработки сигнала CON021) перед фиксацией стопорных гаек M18. Корректное пространственное позиционирование предотвращает ухудшение подавления перекрёстных помех из-за расположенных рядом стенок металлического корпуса и ограничивает дрейф измерений, вызванный биением вала или конструктивной динамикой ротора.
Часто задаваемые вопросы
В: Как устанавливается физический воздушный зазор при механическом монтаже PR6424/010-100?
О: Вкручивайте втулку M18 x 1.5 в монтажный кронштейн до тех пор, пока напряжение постоянного тока в зазоре на выходе преобразователя CON021 не достигнет заданного центрального значения (номинальное смещение -10 VDC, соответствующее воздушному зазору приблизительно 2,7 мм), затем затяните стопорные гайки.
В: Можно ли модифицировать или сращивать встроенный кабель длиной 5 м с разъёмом LEMO непосредственно на месте установки?
О: Сращивание или укорачивание встроенного кабеля изменяет общую ёмкость и индуктивность системы, что напрямую нарушает калиброванную чувствительность датчика 4 В/мм и приводит к нелинейным погрешностям измерения.
В: Какие конструктивные меры предотвращают влияние боковых стенок на наконечник датчика диаметром 16 мм?
О: Обеспечьте вокруг эпоксидного наконечника свободную зону с зенковкой без дополнительных металлических материалов, чтобы избежать искусственного затухания радиочастотного магнитного поля.
Рекомендации по монтажу на объекте
- Вкрутите втулку из нержавеющей стали M18 x 1.5 в резьбовые монтажные отверстия, обеспечив перед фиксацией контргайками зацепление минимум пяти полных витков резьбы.
- Обеспечьте не менее 30 мм свободного радиального пространства вокруг головки датчика диаметром 16 мм, чтобы исключить нежелательное вихретоковое взаимодействие с окружающими корпусами оборудования.
- Прокладывайте гибкий бронированный кабель через специально предназначенный заземлённый металлический кабелепровод, соблюдая минимальный радиус изгиба 35 мм во избежание повреждения внутренней жилы.
- Надёжно подключите штекер LEMO к интерфейсному модулю драйвера, заземляя экран прибора только со стороны стойки мониторинга, чтобы предотвратить шум от токов в контуре заземления.
