Детали продукта

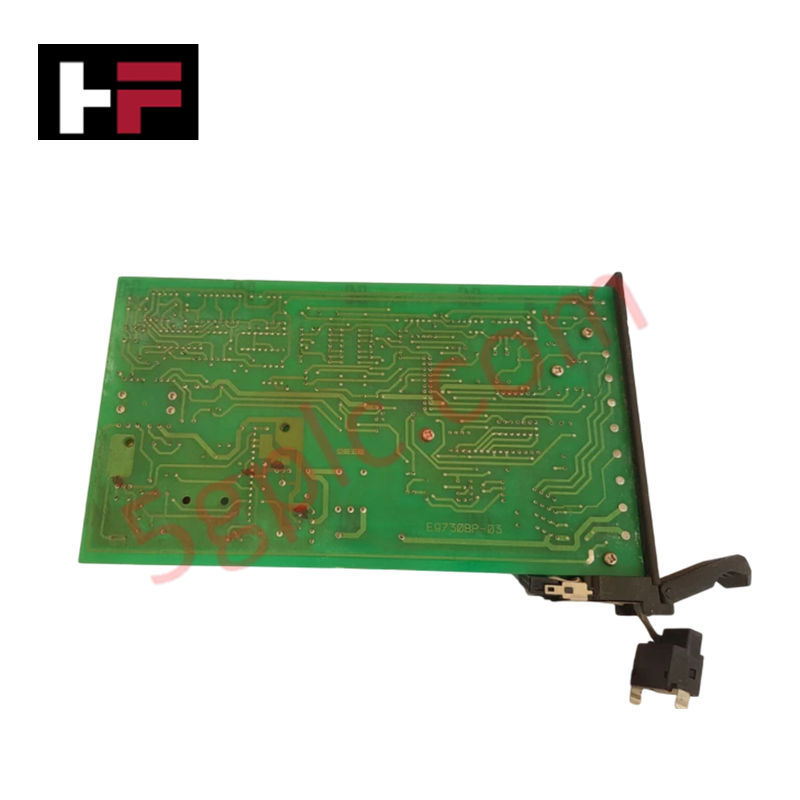

Yokogawa CT5-TJ*A, также обозначаемый как модуль ввода термопар CT5-TJ, представляет собой специализированный аппаратный компонент для преобразования низкоуровневых милливольтных сигналов в оцифрованные данные о температуре в сетях Yokogawa CENTUM DCS. Он выполняет высокоточную обработку сигналов датчиков термопар типа J по выделенной измерительной цепи технологической переменной.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | CT5-TJ*A (суффикс A для CT5-TJ) |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Вес | 0,6 кг |
| Габариты | 20 мм x 128 мм x 120 мм |
| Рабочая температура | от -10 до 60 °C |
| Энергопотребление | 24 VDC +/-10% |
| Тип входа | Термопара типа J |
| Диапазон измерения | от 0 до 180 °C |
| Разрешение | 0,1 °C |
| Точность | обычно +/-0,5 °C |
| Скорость передачи данных | до 1 Мбит/с (промышленная шинная связь) |
| Температура хранения | от -20 до 70 °C |
Компенсация температуры холодного спая (CJC) и обработка сигналов
CT5-TJ*A оснащён встроенной схемой компенсации температуры холодного спая (CJC), которая нормализует изменения температуры окружающей среды на милливольтных входных клеммах при обработке сигналов термопар типа J. Для обеспечения высокой точности измерений в средах DCS модуль оснащён гальванической развязкой каналов и фильтрацией нижних частот для ослабления высокочастотных помех и синфазных напряжений. Обработанная технологическая переменная преобразуется в последовательный формат и передаётся по внутренней объединительной шине со скоростью до 1 Мбит/с.
Часто задаваемые вопросы
В: Какой допустимый диапазон напряжения питания предусмотрен для модуля CT5-TJ*A?
О: Модуль работает от номинального источника питания 24 VDC с допустимым отклонением входного напряжения +/-10%.
В: Какие типы датчиков совместимы с входными каналами CT5-TJ*A?
О: Модуль аппаратно откалиброван специально для входных сигналов термопар типа J в диапазоне преобразования от 0 до 180 °C.
В: Требуется ли для CT5-TJ*A внешнее оборудование для задания температуры холодного спая?
О: Нет, модуль оснащён встроенной компенсацией температуры холодного спая, которая автоматически компенсирует изменения температуры местной клеммной колодки.
Рекомендации по монтажу на объекте
- Защита от электростатического разряда: Перед извлечением платы модуля из защитной упаковки работайте с ней, используя антистатический браслет, подключённый к заземлению шкафа.
- Монтаж в шкафу: Вставьте модуль в направляющие предназначенного для него слота ввода-вывода Yokogawa DCS до полной фиксации разъёма объединительной шины, затем затяните крепёжные винты.
- Подключение термопары: Используйте удлинительный провод для термопары типа J и соблюдайте правильную полярность при подключении к клеммной колодке.
- Заделка экрана: Заземлите общий экран кабеля в одной точке на шине заземления приборов корпуса, чтобы подавить электромагнитные помехи.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
