Детали продукта

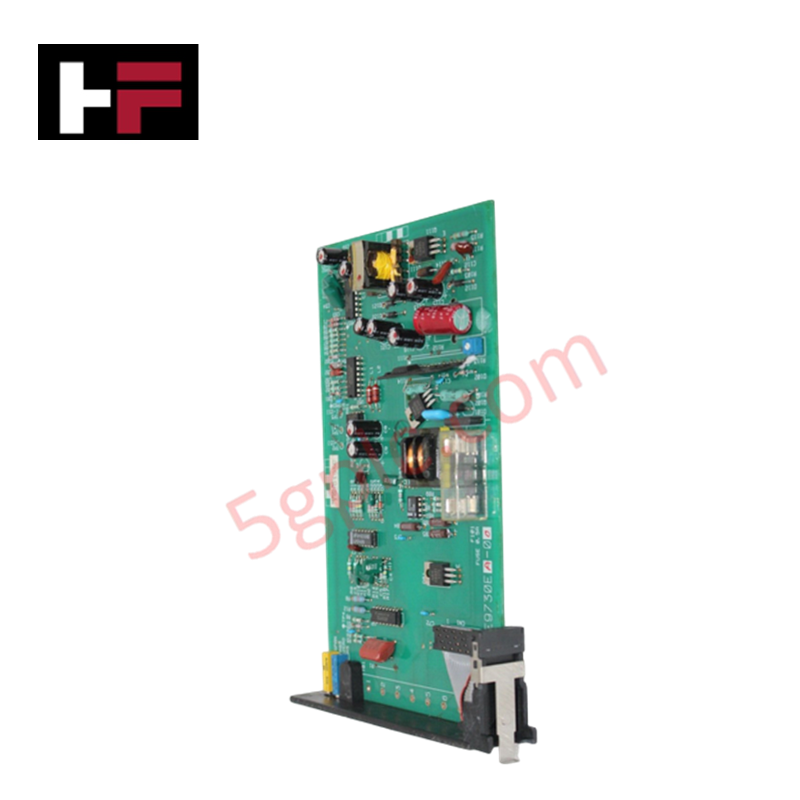

Yokogawa CM1*A, также обозначаемый как модуль связи CM1, представляет собой специализированный аппаратный компонент для высокоскоростного выполнения протоколов и маршрутизации данных на платформах CENTUM VP и CENTUM CS 3000. Он обеспечивает двунаправленную передачу телеметрии, обработку очередей буферов и выполнение задач системного переключения при отказе по сетевым шинам установки.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | CM1*A (суффикс CM1 A) |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Масса | 0,45 кг |
| Габариты | 120 мм x 80 мм x 35 мм |
| Рабочая температура | от 0 до 55 °C |
| Потребляемая мощность | Типовое системное питание 24 VDC |
| Температура хранения | от -20 до 70 °C |
| Протоколы связи | OPC, Modbus RTU/TCP, EtherNet/IP |
| Поддержка резервирования | Поддержка переключения на горячий резерв |
| Основные функции | Маршрутизация данных, буферизация, выполнение процедур |
| Совместимость с системами | CENTUM VP, CENTUM CS 3000 |
Протокол контура 4-20 мА HART и гальваническая развязка каналов
Модуль CM1*A выполняет функции коммуникационного узла, маршрутизируя данные технологического процесса в реальном времени между сетями полевых приборов и процессорами станций управления. Взаимодействуя с подсистемами полевого ввода-вывода, передающими параметры контура 4-20 мА по протоколу HART, устройство преобразует пакеты полевой телеметрии в кадры OPC, Modbus RTU/TCP и EtherNet/IP. Гальваническая развязка каналов высокой плотности на объединительной плате предотвращает влияние электрических помех и скачков синфазного напряжения в линиях связи на внутренние микропроцессоры, а также исключает взаимное загрязнение сетей подключённых подсистем во время детерминированной передачи данных.
Часто задаваемые вопросы
В: Как модуль CM1*A выполняет переключение на резерв при отказе оборудования или линии?
О: Плата поддерживает архитектуру переключения на горячий резерв, обеспечивая отслеживание двумя резервируемыми компонентами и немедленную передачу управления по резервному каналу без потери буферов данных и сброса активных сетевых сеансов.
В: Какое входное напряжение питания требуется для включения модуля связи CM1*A?
О: Модуль использует номинальное промышленное питание 24 VDC, подаваемое через объединительную плату системной корзины.
В: Может ли CM1*A одновременно обрабатывать последовательный протокол Modbus и протоколы связи на базе Ethernet?
О: Да, встроенный процессор одновременно выполняет программные процедуры обработки протоколов Modbus RTU, Modbus TCP, EtherNet/IP и OPC через свои физические интерфейсы.
Рекомендации по установке
- Меры защиты от статического электричества: Перед работой с платой или установкой модуля в субстойку всегда надевайте заземлённый антистатический браслет.
- Механический монтаж: Совместите края платы модуля с направляющими слота корпуса и плотно задвиньте модуль до посадки заднего разъёма в объединительную плату; зафиксируйте крепёжные винты лицевой панели.
- Экранирование кабелей: Подключите общие экраны коммуникационных кабелей к выделенной шине одностороннего заземления приборов для подавления электромагнитных помех.
- Разделение сигналов: Обеспечьте физическое разнесение линий последовательной связи/Ethernet и силовых кабелей высокого напряжения переменного тока внутри кабельных каналов шкафа управления.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
