Детали продукта

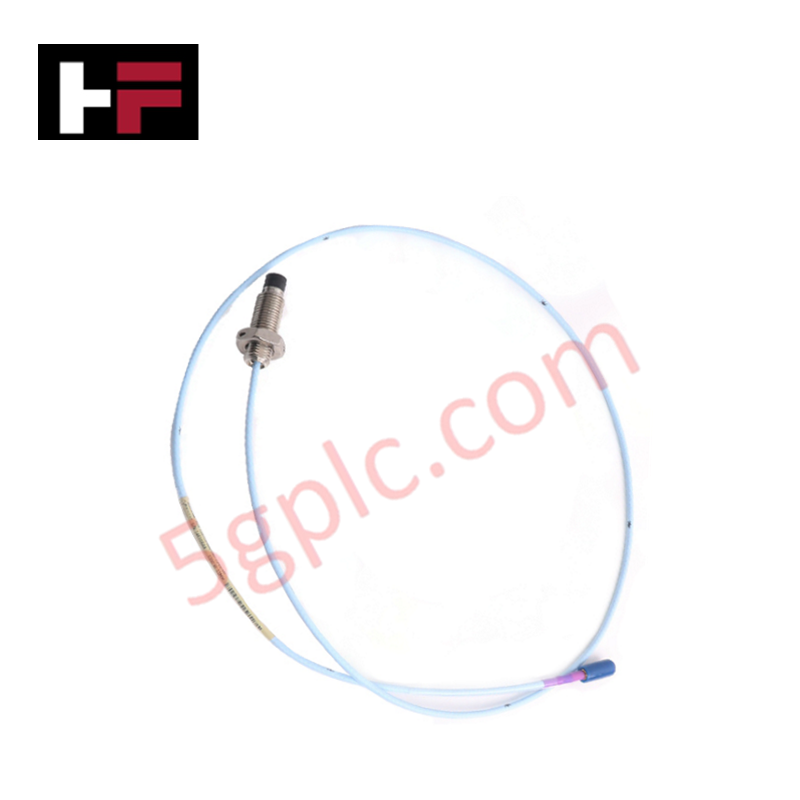

Настроенный для передачи высокочастотных вибрационных сигналов в системах 3300 XL 11 мм Proximity Transducer, Bently Nevada 330730-080-02-05 (330730 удлинительный кабель) обеспечивает прямое физическое и электрическое исполнение.
Разбор суффикса и матрица моделей
| Поле опции | Код | Детали конфигурации |
|---|---|---|
| Опция длины кабеля | 080 | Общая длина кабеля 8,0 метров (26,2 фута) |
| Опция разъема и кабеля | 02 | Стандартный кабель с защитными кожухами разъемов |
| Опция одобрения агентства | 05 | Множество сертификатов (CSA, ATEX, IECEx) |
Аппаратные характеристики
| Параметр | Технические характеристики |
|---|---|
| Модель | 330730-080-02-05 |
| Бренд | Bently Nevada |
| Происхождение | США |
| Вес | 0,36 кг |
| Размеры | Длина кабеля 8,0 м, совместимость с системой 11 мм |
| Рабочая температура | -51 °C до +177 °C (-60 °F до +351 °F) |
| Потребление энергии | Пассивный компонент кабеля |
| Емкость | Типичная емкость 69,9 пФ/м (21,3 пФ/фт) |
| Материал кабеля | 75 Ом трёхосный, изоляция из фторэтиленпропилена (ФЭП) |
| Тип разъема | Коаксиальные разъемы ClickLoc с защитными кожухами |
Шкала вихретокового зонда и проверка напряжения зазора
Удлинительный кабель 330730-080-02-05 обеспечивает точное согласование импеданса (75 Ом трёхосный дизайн) между наконечником вихретокового зонда 11 мм и датчиком Proximitor. Неизменная общая емкость системы необходима для сохранения линейной шкалы вихретокового зонда с чувствительностью 3,94 мВ/мкм (100 мВ/мил). Правильная передача сигнала на длине 8,0 м предотвращает искажения при проверке калибровочной цели напряжения зазора (-10 В постоянного тока номинально) и исключает сбои подавления наводок, вызванные изменениями импеданса кабеля.
Часто задаваемые вопросы
Q: Можно ли обрезать или соединять удлинительный кабель 330730-080-02-05 для подгонки под прокладку в полевом трубопроводе?
A: Нет, изменение физической длины изменяет общую емкость кабеля (номинально 69,9 пФ/м), что нарушает калибровку системы и смещает выходное напряжение датчика.
Q: Какова функция защитных кожухов опции 02 при установке?
A: Опция 02 обеспечивает изолирующие, герметичные рукава над точками коаксиального соединения для предотвращения петлей заземления и проникновения жидкости в местах соединения разъемов.
Руководство по полевой установке
- Проверьте длину кабеля и разъемы на наличие физических повреждений или загрязнений перед прокладкой через полевой трубопровод.
- Соблюдайте минимальный радиус изгиба 25,4 мм (1,0 дюйм) для незащищенного трёхосного кабеля при установке, чтобы избежать повреждения внутренней изоляции из ФЭП.
- Надежно затяните пары коаксиальных разъемов ClickLoc до срабатывания механического фиксатора, затем полностью наденьте эластомерный защитный кожух на соединение.
- Прокладывайте удлинительные кабели внутри специальных заземленных металлических трубопроводов, отдельно от высоковольтных проводов переменного тока, чтобы предотвратить электромагнитные помехи.
- Убедитесь, что внешняя оболочка удлинительного кабеля электрически изолирована от заземления корпуса машины и подключена к заземлению только в точке шасси корпуса Proximitor.
