Детали продукта
Обзор продукта

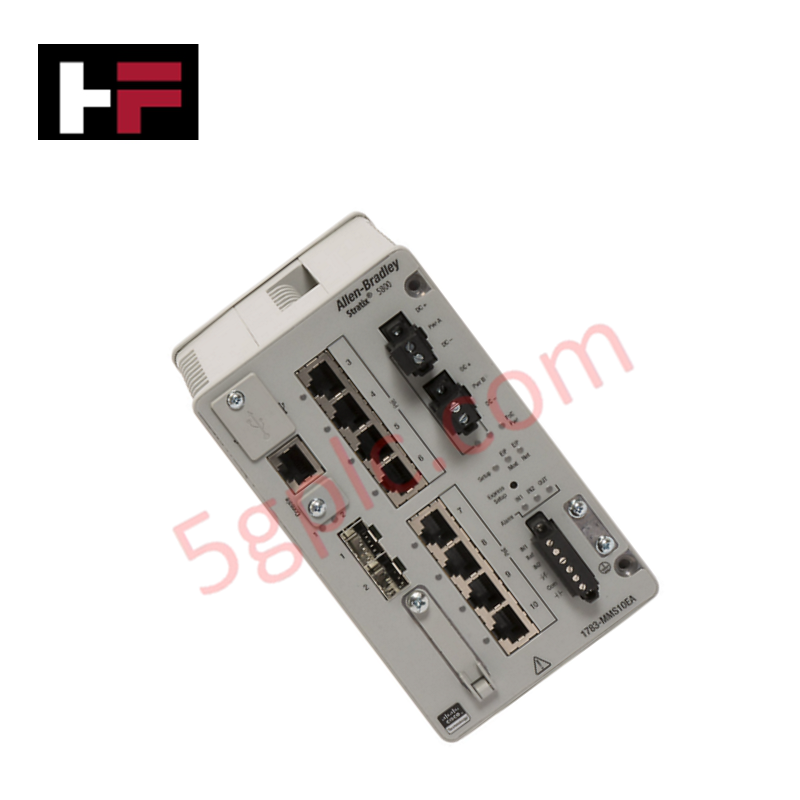

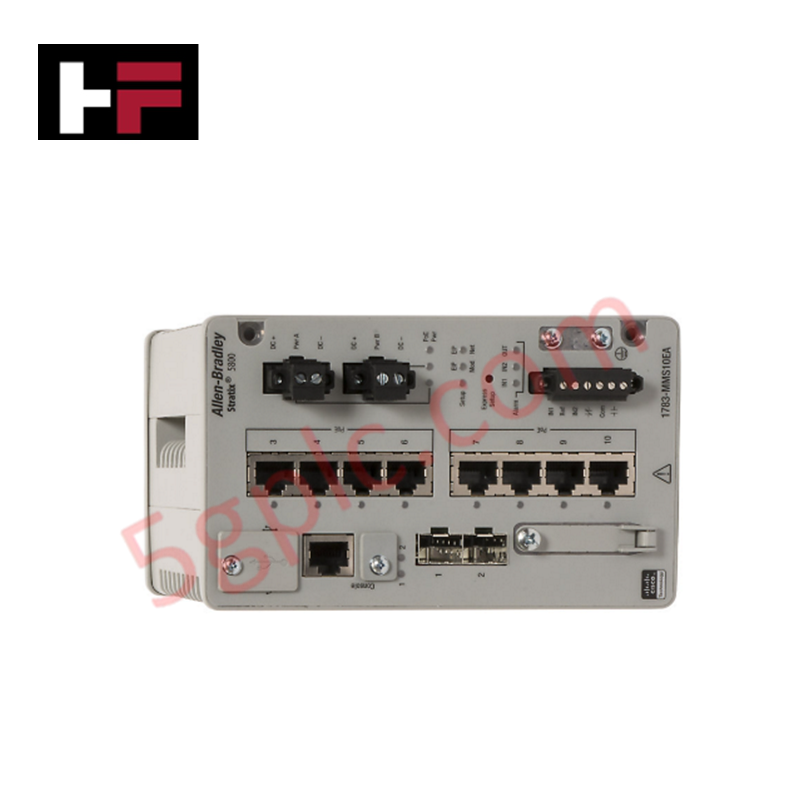

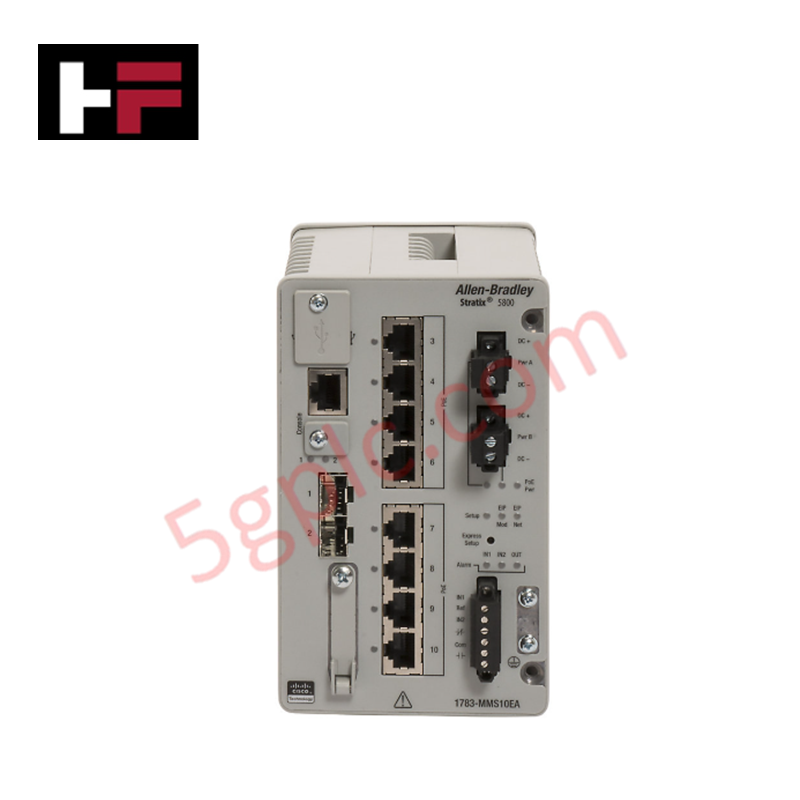

Allen-Bradley 1783-MMS10EA работает как прочный модульный базовый промышленный Ethernet-коммутатор в высокопроизводительной сетевой платформе Stratix 5800. Этот управляемый аппаратный модуль координирует маршрутизацию данных на уровне ячеек с высокой плотностью, распределяет питание по Ethernet (PoE) для полевых устройств и напрямую связывает удалённое автоматизированное оборудование с централизованной сетью завода.
Модульный дизайн шасси позволяет быстро масштабировать интерфейсы с помощью боковых модулей расширения для адаптации к изменяющимся конфигурациям оборудования. Мы поставляем этот сетевой коммутатор исключительно как 100% новый, оригинально запечатанный на заводе блок, что гарантирует чистые регистры конфигурации, новые внутренние твердотельные компоненты и полный заводской уровень прошивки.
Технические характеристики
В таблице ниже приведены возможности сетевого уровня, конфигурации интерфейсов и электрические параметры входного питания базового коммутатора 1783-MMS10EA:
| Параметр | Производительность и промышленный рейтинг сети |
| Производитель | Allen-Bradley / Rockwell Automation |
| Номер детали | 1783-MMS10EA (серия B) |
| Платформа продукта | Модульная система Stratix 5800 |
| Общая ёмкость портов | 10 портов |
| Медные PoE-порты | 8 портов RJ45 100/1000 Мбит/с |
| Волоконно-оптические интерфейсы | 2 слота расширения SFP 100/1000 Мбит/с |
| Прошивка | Коммутатор уровня 2 с расширенными функциями |
| Физическая защита | Прочный корпус с рейтингом IP30 |
| Крепление | Жёсткий зажим для DIN-рейки |
| Питание | 2 съёмных разъёма для двойного источника питания (резервирование) |
| Номинальное рабочее напряжение | 24В / 48В постоянного тока |
| Диапазон напряжения | 12В до 48В постоянного тока непрерывно |
Преимущества инженерного решения
-
Объединяет линии питания и данных через 8 встроенных PoE-портов: Аппаратное обеспечение обеспечивает восемь интегрированных каналов Power over Ethernet (PoE) со скоростью до 1000 Мбит/с напрямую через стандартные порты RJ45. Такая архитектура интерфейса питает удалённые IP-камеры, биометрические сканеры доступа и беспроводные точки доступа по стандартному кабелю передачи данных, снижая затраты на монтаж и исключая необходимость отдельной высоковольтной проводки в щитах.
-
Обеспечивает высокоскоростные волоконно-оптические каналы на большие расстояния: Два выделенных слота Small Form-Factor Pluggable (SFP) принимают гигабитные волоконно-оптические трансиверы. Эти оптические каналы обеспечивают связь на расстояния до нескольких километров, обходя ограничение в 100 метров для стандартного медного кабеля без потери сигнала или пропусков пакетов, даже в условиях сильных помех высокой частоты.
-
Изолирует управляющие сети от потери источника питания: Внутренняя плата содержит два независимых входа питания, которые могут подключаться к разным аккумуляторным батареям 24В или 48В или к источникам питания щита. При отключении основного питания внутренняя коммутационная матрица мгновенно переключается на резервный источник, предотвращая отключение сети в критические моменты автоматизации.
Часто задаваемые вопросы
-
Может ли этот коммутатор уровня 2 выполнять сложную маршрутизацию между разными подсетями завода?
Нет. 1783-MMS10EA поставляется с базовой прошивкой уровня 2, которая переключает трафик по аппаратным MAC-адресам внутри одной широковещательной области или локальной сети (LAN). Если инфраструктура вашего завода требует маршрутизации между VLAN, сортировки пакетов по IP-адресам или расширенных фильтров межсетевого экрана, необходимо использовать модель с прошивкой уровня 3 или направлять трафик на основной маршрутизатор ядра.
-
Какое входное напряжение необходимо для активации полной функциональности PoE/PoE+ на медных портах?
Хотя логика коммутатора запускается и работает при любом входном напряжении от 12В до 48В постоянного тока, для подачи стандартного питания по Ethernet требуются определённые пороги. Техникам необходимо обеспечить стабильное питание 48В постоянного тока на основные входные клеммы, чтобы коммутатор мог выдавать стандартную мощность PoE на подключённые камеры или полевые узлы. Подача 24В постоянного тока полностью отключает систему PoE.
-
Как полевым специалистам правильно размещать этот корпус с рейтингом IP30, чтобы избежать перегрева внутри герметичных щитов?
Поскольку этот управляемый коммутатор выделяет значительное количество тепла при полной нагрузке на 10 портов, проектировщикам щитов рекомендуется устанавливать устройство вертикально на DIN-рейку. Оставляйте не менее двух дюймов свободного вертикального пространства над и под охлаждающими ребрами и избегайте размещения высокотемпературных элементов, таких как динамические тормозные резисторы, непосредственно под основанием коммутатора.
