Детали продукта
Обзор продукта

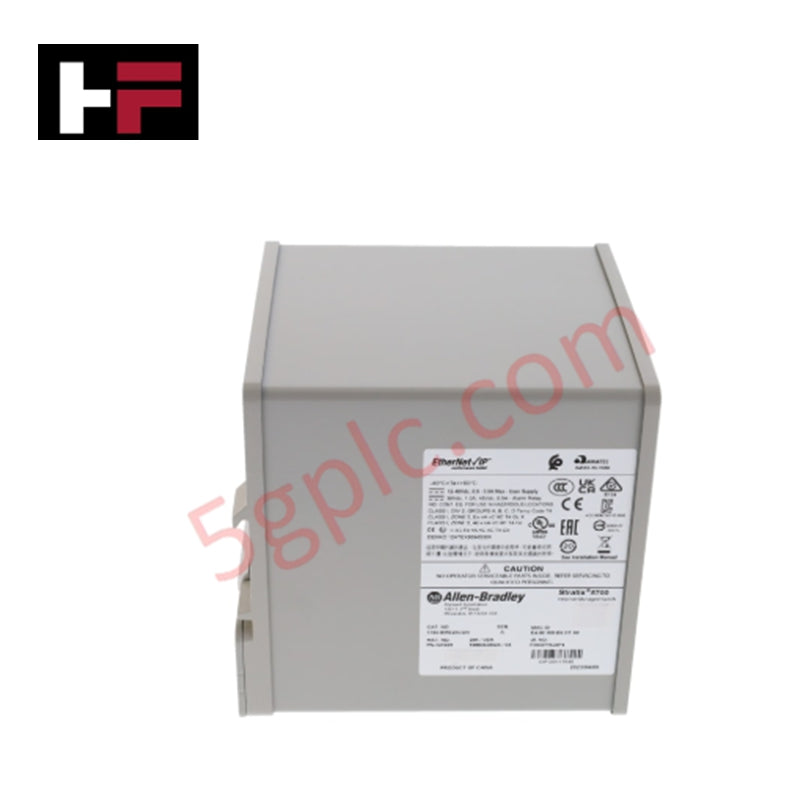

Коммутатор Allen Bradley 1783-BMS20CGL представляет собой управляемый промышленный Ethernet-коммутатор с высокой плотностью портов в экосистеме Stratix 5700. Он оснащён двадцатью (20) медными портами RJ45 и двумя (2) слотами для оптических модулей SFP, что обеспечивает широкие возможности подключения устройств и высокоскоростные магистральные каналы. Этот коммутатор интегрируется напрямую в интегрированную архитектуру Rockwell Automation, позволяя легко настраивать его через Studio 5000 Add-On Profiles (AOPs). Используя современную прошивку для коммутации, он оптимизирует трафик для сетей EtherNet/IP и гарантирует детерминированную передачу данных для критически важных управляющих приложений.
Технические характеристики
| Характеристика | Подробные спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Номер детали | 1783-BMS20CGL |
| Тип коммутатора | Управляемый промышленный Ethernet |
| Общее количество портов | 22 порта |
| Медные порты | 20 x RJ45 (10/100 Мбит/с) |
| Оптические порты | 2 x слота SFP (поддержка гигабит) |
| Поддержка топологии сети | Device Level Ring (DLR), звезда, линейная |
| Рабочая температура | –40°C до +60°C (–40°F до +140°F) |
| Степень защиты корпуса | IP30 |
| Крепление | DIN-рейка |
| Потребляемая мощность | Оптимизированный промышленный дизайн с низким энергопотреблением |
| Состояние | 100% новый оригинальный продукт |
Преимущества инженерного решения
-
Встроенная поддержка Device Level Ring (DLR): 1783-BMS20CGL может выступать в роли контроллера кольца или узла в топологии DLR. Эта технология обеспечивает почти мгновенное восстановление сети при разрыве кабеля, гарантируя непрерывность автоматизации без потери пакетов.
-
Высокая плотность портов: Двадцать медных портов позволяют объединить несколько устройств на уровне машин — таких как приводы, блоки ввода-вывода и человеко-машинные интерфейсы (HMI) — в одном коммутаторе. Это сокращает занимаемое на DIN-рейке пространство и упрощает управление кабелями в шкафу управления.
-
Масштабируемость с помощью оптики: Два слота SFP обеспечивают гибкость для подключения оптических магистралей на большие расстояния. Это устраняет ограничение в 100 метров для медных кабелей и защищает целостность данных в условиях высокого электромагнитного воздействия (EMI).
-
Надёжное тепловое управление: Оборудование стабильно работает в широком диапазоне температур от –40°C до +60°C. Это позволяет устанавливать коммутатор в удалённых уличных шкафах или зонах с высокой температурой без необходимости дополнительного охлаждения или обогрева.
-
Нативная интеграция CIP: Поскольку коммутатор поддерживает Common Industrial Protocol (CIP), вы можете отслеживать диагностику и состояние портов напрямую через HMI FactoryTalk View. Это обеспечивает техническим специалистам оперативный доступ к состоянию сети без необходимости использования специализированного IT-программного обеспечения.
Часто задаваемые вопросы
-
Поставляется ли 1783-BMS20CGL в новом состоянии?
Да. Мы поставляем этот коммутатор 1783-BMS20CGL 100% новым и оригинальным. Каждый экземпляр приходит в оригинальной заводской упаковке, что гарантирует получение последней ревизии оборудования и полный срок службы.
-
Поддерживает ли этот коммутатор питание по Ethernet (PoE)?
Нет. 1783-BMS20CGL ориентирован на высокоплотную управляемую коммутацию и работу в топологии DLR. Если вашему приложению требуется питание IP-камер или точек беспроводного доступа, обратитесь к нашим моделям Stratix с поддержкой PoE.
-
Какие оптические модули использовать в слотах SFP?
Слоты SFP совместимы со стандартными трансиверами серии Allen Bradley 1783-SFP. Вы можете выбрать между мульти-режимными (MM) или одномодовыми (SM) модулями в зависимости от требуемого расстояния и существующей оптической инфраструктуры.
-
Можно ли настроить этот коммутатор через веб-браузер?
Да. 1783-BMS20CGL оснащён встроенным веб-сервером для удобной настройки через браузер. Кроме того, управление возможно через интерфейс командной строки (CLI) или непосредственно в среде Rockwell Automation Logix Designer.
