Детали продукта
Обзор продукта

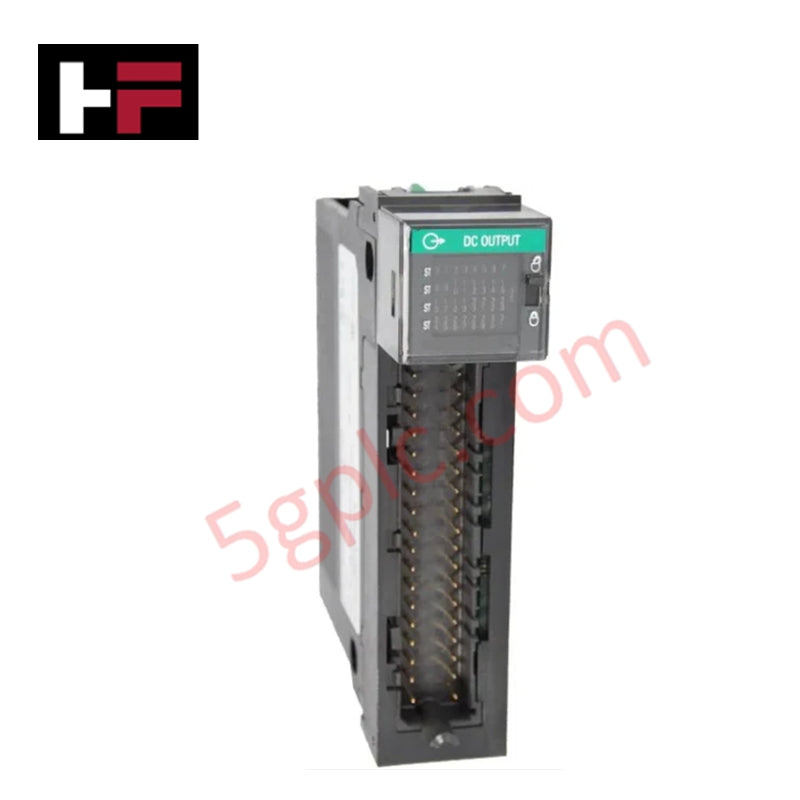

Allen-Bradley 1756-OB8EI является высоконадежным цифровым выходным интерфейсом в составе платформы ControlLogix . Этот модуль обеспечивает восемь независимых, изолированных выходных каналов, предназначенных для коммутации постоянных нагрузок. Обозначение "EI" указывает на электронное предохранение и индивидуальную изоляцию каналов, что обеспечивает превосходную защиту и диагностические возможности по сравнению со стандартными выходными картами. Мы поставляем этот модуль как 100% новый оригинальный заводской продукт, гарантируя, что ваши критически важные управляющие цепи получат преимущества передового обнаружения неисправностей и изоляции цепей.
Технические характеристики
| Характеристика | Спецификация |
| Производитель | Allen-Bradley / Rockwell Automation |
| Линейка продукта | ControlLogix (1756) |
| Количество выходов | 8 индивидуально изолированных каналов |
| Категория напряжения | 12/24 В постоянного тока (источник) |
| Диапазон рабочего напряжения | 10–30 В постоянного тока |
| Номинальный выходной ток | 2,0 А на точку при 30°C / 1,0 А на точку при 60°C |
| Импульсный ток | 4,0 А в течение 10 мс, повторяется каждые 2 с |
| Изоляционное напряжение | 250 В (непрерывно) |
| Тип предохранения | Электронное, индивидуальное для каждого канала |
| Ток шины | 250 мА при 5,1 В постоянного тока; 10 мА при 24 В постоянного тока |
| Потребляемая мощность | 4,3 Вт (максимум) |
Преимущества для инженеров
-
Передовое электронное предохранение: 1756-OB8EI оснащён интеллектуальным электронным предохранением, которое обнаруживает перегрузку по току или короткое замыкание на каждом канале отдельно. Эта аппаратная функция исключает необходимость в стеклянных предохранителях и обеспечивает автоматический сброс после устранения неисправности, значительно сокращая время простоя.
-
Точечная изоляция: Каждый из восьми каналов полностью электрически изолирован от остальных (250 В непрерывно). Это предотвращает распространение неисправности или петли заземления с одной стороны поля на весь модуль, гарантируя, что локальная ошибка не повлияет на остальные семь управляющих цепей.
-
Диагностика в реальном времени: Модуль передаёт статусы «Перегорел предохранитель» и «Потеря питания поля» непосредственно процессору ControlLogix. Обслуживающий персонал может просматривать эти данные через Studio 5000 или HMI, что позволяет быстро определить точное место отказа без ручного тестирования.
-
Высокая способность управления током: Поддерживая до 2,0 А на точку при 30°C, этот модуль напрямую управляет большими постоянными электромагнитными клапанами, пускателями двигателей и сигнальными устройствами, для которых при использовании стандартных выходных карт на 0,5 А обычно требуются промежуточные реле.
-
Настраиваемые состояния: Инженеры могут программировать «Состояние при ошибке» для каждого выхода (удержание последнего состояния, включено или выключено). Это позволяет реализовать индивидуальную стратегию «безопасного отказа», обеспечивая переход процесса в контролируемое, безопасное состояние при потере связи или сбое контроллера.
Часто задаваемые вопросы
-
Требуется ли для 1756-OB8EI специальный съемный клеммный блок (RTB)?
Да. Для этого модуля необходим 36-контактный 1756-TBNH или 1756-TBSH RTB. Обратите внимание, что клеммный блок продаётся отдельно и должен быть подключён согласно схеме изолированных каналов.
-
Можно ли использовать этот модуль для коммутации переменных нагрузок?
Нет. 1756-OB8EI предназначен исключительно для постоянного тока. Попытка переключать переменное напряжение приведёт к повреждению внутренних силовых транзисторов и аннулирует гарантию. Для переменного тока используйте модули 1756-OA8 или 1756-OW16I.
-
Что происходит при срабатывании электронного предохранителя?
Модуль отключает соответствующий выход и отправляет диагностический сигнал в ПЛК. Светодиод состояния «I/O» на передней панели модуля укажет на неисправность. После устранения короткого замыкания предохранитель сбрасывается в соответствии с настройками модуля в программном обеспечении.
-
Как убедиться, что это 100% новый модуль?
Каждый 1756-OB8EI поставляется в оригинальной заводской упаковке с неповреждёнными пломбами. В новом модуле золотые разъёмы шины не имеют следов вставки, а внутренние диагностические логи чисты, что гарантирует полный срок службы.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
