Детали продукта
Обзор продукта

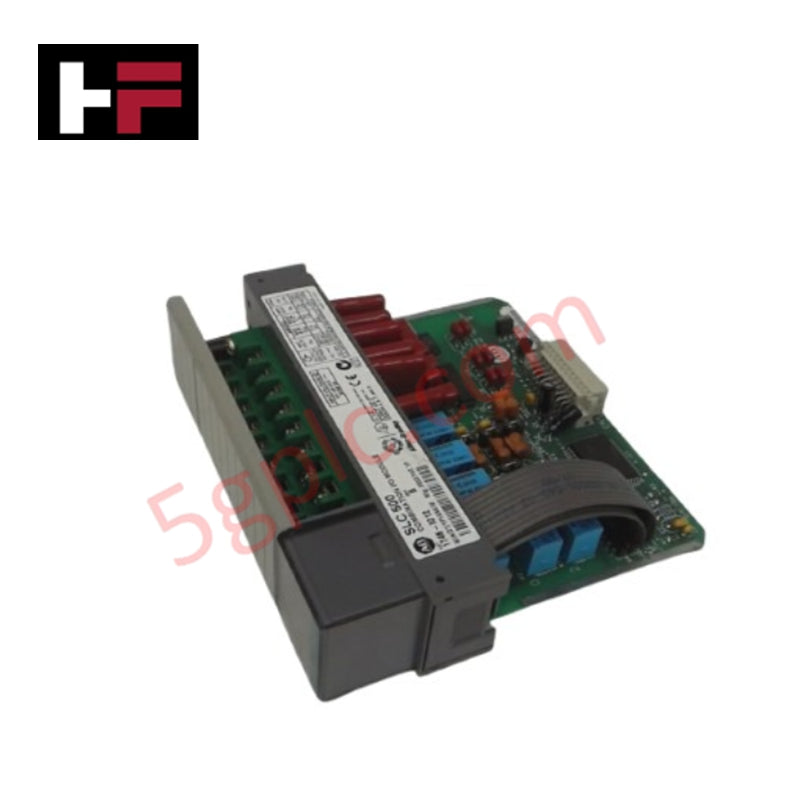

Модуль Allen Bradley 1746-FIO4I представляет собой высокоскоростной аналоговый комбинированный модуль, разработанный специально для платформы SLC 500. Этот модуль с одним слотом объединяет два многодиапазонных входа и два выходных тока в одном компактном устройстве, максимально эффективно используя пространство в стойке. Он обрабатывает как напряжение (0-10 В постоянного тока), так и ток (0-20 мА), обеспечивая универсальность, необходимую для ПИД-регулирования, мониторинга расхода и позиционирования клапанов. Мы поставляем этот модуль в 100% новом и оригинальном состоянии, гарантируя максимальную производительность для ваших устаревших или модульных систем SLC.
Технические характеристики
1746-FIO4I обеспечивает быструю обработку данных и высокое разрешение сигнала:
| Характеристика | Спецификация |
| Производитель | Allen Bradley (Rockwell Automation) |
| Линейка продуктов | SLC 500 |
| Тип модуля | Аналоговый комбинированный (2 входа / 2 выхода) |
| Входные сигналы | 0-10 В постоянного тока; 0-20 мА |
| Выходные сигналы | Два (2) 0-20 мА |
| Разрешение | 12 бит на входе / 14 бит на выходе |
| Метод преобразования | Метод последовательного приближения |
| Время обновления | 512 микросекунд |
| Ток шины | 55 мА при 5 В / 150 мА при 24 В |
| Полоса пропускания | 7 кГц |
| Вес | 0,37 кг (0,81 фунта) |
Преимущества для инженеров
1746-FIO4I предлагает технические решения для сложных условий управления процессами:
-
Высокоскоростное преобразование данных: модуль использует метод последовательного приближения для достижения времени обновления 512 микросекунд. Такая быстрая обработка обеспечивает точность в реальном времени для приложений с высокоскоростным управлением движением или давлением, где важна каждая миллисекунда.
-
Высокое качество сигнала: время захвата и удержания 1,5 мкс фиксирует переходные аналоговые значения до преобразования. Это исключает искажения данных и гарантирует, что ЦПУ получает точное представление сигнала с объекта, даже в условиях изменяющихся параметров процесса.
-
Оптимальная плотность установки в стойке: объединяя функции входа и выхода в одном слоте, 1746-FIO4I освобождает ценные слоты шасси для других коммуникационных или цифровых модулей. Это уменьшает общий размер аппаратного комплекса вашей системы SLC 500.
-
Высокая помехозащищённость: полоса пропускания 7 кГц специально настроена для фильтрации промышленных электрических помех. Это обеспечивает стабильность и отсутствие дрожания 12-битных входных и 14-битных выходных сигналов, даже если кабели проходят рядом с высоковольтными линиями электродвигателей.
Часто задаваемые вопросы
-
Можно ли использовать одновременно входы напряжения и тока?
Да. 1746-FIO4I позволяет настраивать два входа независимо. Вы можете контролировать сигнал 0-10 В постоянного тока на одном канале и сигнал 0-20 мА на другом, обеспечивая максимальную гибкость для различных датчиков.
-
Совместим ли этот модуль с процессорами SLC 5/01 и 5/02?
1746-FIO4I работает с фиксированными, модульными и удалёнными системами ввода-вывода SLC 500. Однако проверьте набор команд вашего конкретного процессора, чтобы убедиться, что он поддерживает расширенную обработку аналоговых данных, необходимую для этого комбинированного модуля.
-
В каком состоянии поставляется этот модуль 1746-FIO4I?
Мы предлагаем этот продукт в 100% новом оригинальном состоянии. Он поставляется в оригинальной заводской упаковке Allen Bradley с оригинальным UPC (662468523400) и заводской документацией.
-
Требуется ли для этого модуля внешний источник питания?
Модуль потребляет 150 мА от 24 В постоянного тока шины. Убедитесь, что ваш блок питания SLC (например, 1746-P1 или P2) имеет достаточную оставшуюся мощность для поддержки этой нагрузки вместе с другими установленными модулями.
