Детали продукта
Описание продукта

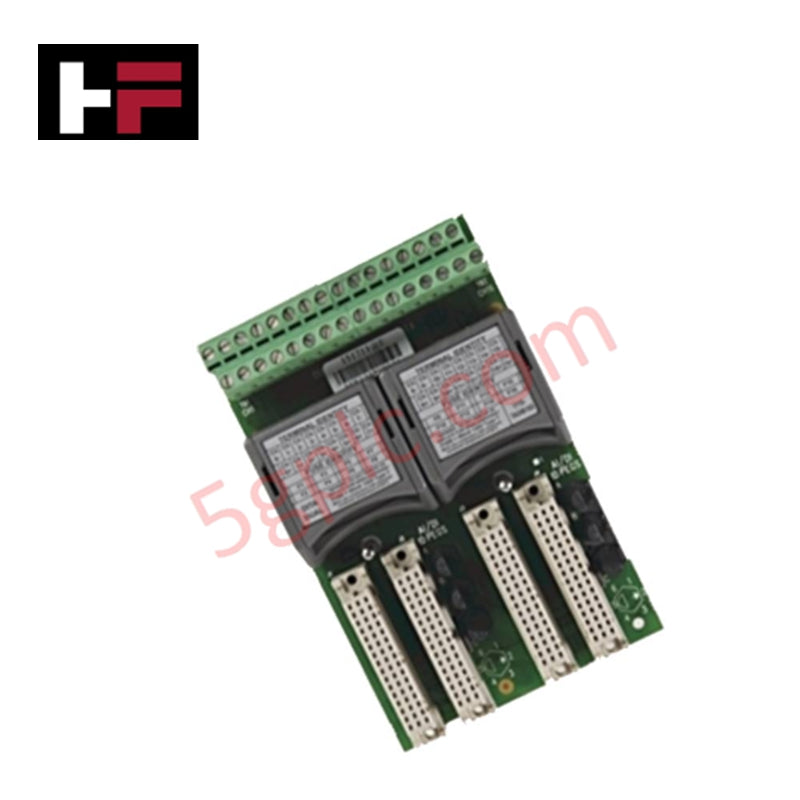

Узел завершения Allen-Bradley 1715-TADIF16 предназначен для 16-канальных аналоговых входов с дуплексной связью, обеспечивая надежное завершение сигнала и защиту в распределённых системах ввода-вывода. Созданный для точности и долговечности, он гарантирует стабильную работу в условиях промышленной автоматизации.
Технические характеристики
-
Производитель: Allen-Bradley
-
Номер изделия: 1715-TADIF16
-
Тип изделия: Узел завершения, 16-канальный аналоговый вход с дуплексом
-
Номинал предохранителя: 50 мА на канал
-
Тип предохранителя: Совместим с 1715-TASIF16 и 1715-TADIF16, 50 мА, 125 В, тип T
-
Крутящий момент винта: 0,5 Н·м (0,37 фунт·фут)
-
Ширина отвертки: Плоская 0,4 × 2,0 мм (0,0156 × 0,0781 дюйма)
-
Ток шины: 260 мА при 18–32 В постоянного тока
-
Максимальная скорость нарастания тока: 700 мА/с
-
Максимальная рассеиваемая мощность (система): 4,0 Вт
-
Максимальная рассеиваемая мощность (полевой контур): 0,075 Вт на контур
-
Разрешающая способность входа: 0,0039 мА на отсчёт (12-битное разрешение в диапазоне 4–20 мА)
-
Тип провода: Экранированный
-
Размеры (Ш × В): 8,4 см × 13,2 см
-
Вес: 0,36 кг
Сценарии применения
-
Системы управления технологическими процессами: Надёжное завершение аналоговых входных сигналов в дуплексных конфигурациях
-
Промышленная автоматизация: Обеспечивает стабильность сигнала в распределённых сетях ввода-вывода
-
Среды с повышенными требованиями к безопасности: Защита предохранителем на каждый канал повышает надёжность и изоляцию неисправностей
Часто задаваемые вопросы
-
В: Какой тип предохранителя требуется для этого узла? О: Используются предохранители типа T номиналом 50 мА, 125 В, совместимые с 1715-TASIF16 и 1715-TADIF16.
-
В: Какова разрешающая способность входа? О: Разрешающая способность составляет 0,0039 мА на отсчёт, обеспечивая 12-битную точность в диапазоне 4–20 мА.
-
В: Можно ли использовать этот узел с экранированным проводом? О: Да, рекомендуется использовать экранированный провод для сохранения целостности сигнала и снижения помех.
-
В: Чем этот узел отличается от одно-канальных узлов? О: Дуплексная конструкция обеспечивает резервирование и повышенную надёжность по сравнению с одно-канальными узлами завершения.
