Детали продукта
Обзор продукта

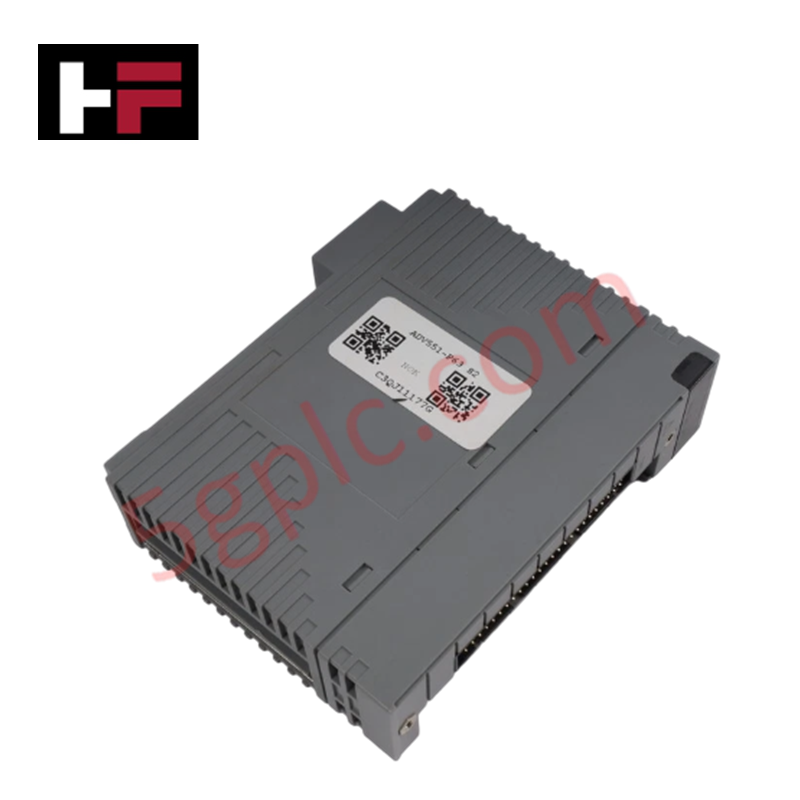

Yokogawa ADV551-P50/D5S00 является решением с высокой плотностью цифровых выходов для интегрированной системы управления производством CENTUM VP. Этот модуль обеспечивает 32 изолированных канала для управления дискретными полевыми устройствами, такими как соленоидные клапаны, вспомогательные реле и индикаторы состояния. Благодаря интеграции функции ручной кнопки и специализированного интерфейса с прижимной клеммой ADV551-P50/D5S00 упрощает как локальное диагностическое тестирование, так и полевую проводку в сложных условиях промышленной автоматизации.
Расшифровка номера детали
Yokogawa использует определённые суффиксы и коды опций для определения аппаратного интерфейса и функциональной логики серии ADV551:
-
ADV551: Модуль цифрового выхода (32 канала, 24 В DC, изолированный)
-
-P: Включает встроенный вход кнопки для локальных диагностических триггеров
-
5: Стандартная конфигурация без внешнего индикатора состояния (без взрывозащиты)
-
0: Базовый тип исполнения для окружающей среды (стандартное покрытие)
-
/D5S00: Включает прижимной клеммный блок ATD5S-00 для прямой полевой проводки
Технические характеристики
ADV551-P50/D5S00 обеспечивает надёжную работу благодаря следующим техническим параметрам:
-
Выходные каналы: 32 изолированных цифровых выхода
-
Номинальное напряжение: 24 В DC
-
Локальный интерфейс: Ручная кнопка (суффикс P)
-
Клеммный интерфейс: Прижимная клемма (модель ATD5S-00)
-
Изоляция: 2 кВ AC изоляция сигнал-система
-
Тип логики: Токовый сток (транзисторный контакт)
-
Индикация состояния: Внутренний программный мониторинг (без внешних светодиодов)
-
Вес при транспортировке: 2,0 кг (включая клеммный блок)
Преимущества для инженеров
-
Упрощённое подключение в полевых условиях: Опция /D5S00 включает прижимной клеммный блок ATD5S-00. Такая конструкция исключает необходимость в специализированных инструментах для обжима или пайки, обеспечивая надёжное, виброустойчивое подключение проводов и значительно ускоряя процесс монтажа.
-
Расширенная локальная диагностика: Встроенная кнопка позволяет обслуживающему персоналу запускать локальные триггеры или диагностические проверки непосредственно на модуле. Эта возможность облегчает быструю проверку цепей без необходимости немедленного доступа к центральной инженерной станции.
-
Высокая электрическая защита: Надёжная изоляция 2 кВ AC защищает внутреннюю системную шину от электрических переходных процессов и помех с полевой стороны. Этот барьер предотвращает распространение электрических неисправностей в систему управления, обеспечивая бесперебойную работу предприятия.
-
Компактная интеграция: Отсутствие внешнего индикатора состояния (суффикс 5) снижает внутреннее тепловыделение и энергопотребление модуля. Это позволяет увеличить плотность установки модулей в узле, решая проблему ограниченного пространства в шкафах управления.
Часто задаваемые вопросы
Является ли этот модуль ADV551-P50/D5S00 совершенно новым?
Да. Мы поставляем Yokogawa ADV551-P50/D5S00 исключительно как 100% совершенно новый оригинальный заводской модуль. Он поставляется в оригинальной упаковке, что гарантирует высочайшее качество и долговечность.
Какова функция прижимного клеммного блока ATD5S-00, входящего в комплект с этой моделью?
ATD5S-00 — это специализированный прижимной клеммный блок для цифровых выходов. Он монтируется непосредственно на переднюю панель модуля, обеспечивая 32 надёжных точки подключения полевой проводки при компактном размещении в стойке FIO.
Можно ли использовать этот модуль для управления высокотоковыми индуктивными нагрузками?
ADV551 — это модуль с транзисторным выходом и определёнными ограничениями по току на канал. Для высокотоковых индуктивных нагрузок, таких как крупные постоянные двигатели, рекомендуется использовать промежуточные реле для защиты транзисторных каскадов модуля от обратной ЭДС и чрезмерного теплового воздействия.
Почему в справочных материалах упоминается «Гидравлический фильтр»?
В промышленных базах данных иногда встречаются ошибки классификации. Технически ADV551-P50/D5S00 — это электронный модуль цифрового выхода для распределённых систем управления; он не содержит механических фильтрующих компонентов. Наши технические специалисты подтверждают, что его назначение строго связано с управлением электрическими сигналами.
