Детали продукта
Обзор продукта

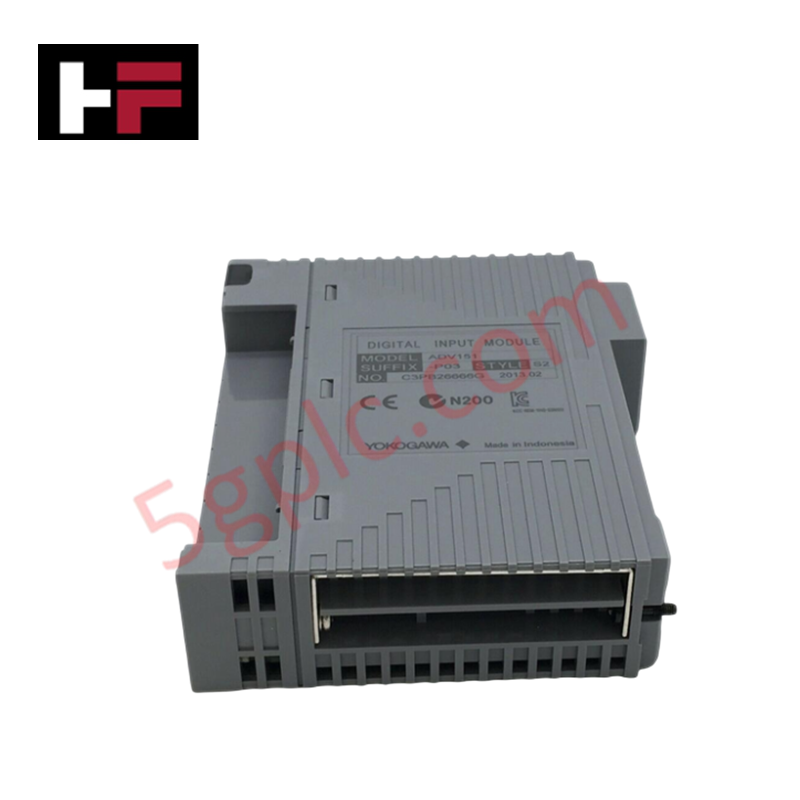

Yokogawa ADV151-E50/D5A00 является высокопроизводительным цифровым входным интерфейсом для интегрированной системы управления производством CENTUM VP . Этот модуль обрабатывает 32 изолированных цифровых входных канала, преобразуя 24 В постоянного тока с полевых сигналов от переключателей и контактов реле в системную логику. Благодаря функции захвата последовательности событий (SOE), ADV151-E50/D5A00 обеспечивает высокоточное временное штампование изменений состояний, что делает его незаменимым для анализа неисправностей и точного мониторинга в сложных промышленных процессах.
Расшифровка номера детали
Yokogawa использует модульную систему суффиксов и кодов опций для определения функционального профиля этого блока ввода-вывода:
-
ADV151: Модуль цифрового ввода (32 канала, 24 В DC, изолированный)
-
-E: Включает функцию захвата последовательности событий (SOE)
-
5: Стандартная модель с внутренней обработкой состояния (без внешнего светодиодного индикатора)
-
0: Базовый тип исполнения для окружающей среды (стандартное покрытие)
-
/D5A00: Включает адаптер интерфейса кабеля KS для цифрового подключения 32 каналов
Технические характеристики
ADV151-E50/D5A00 обеспечивает следующие технические параметры для надежной интеграции в полевые условия:
-
Входные каналы: 32 изолированных цифровых входа
-
Номинальное входное напряжение: 24 В DC
-
Тип входного сигнала: ВКЛ/ВЫКЛ (совместим с сухими и влажными контактами)
-
Разрешение SOE: Высокоскоростное временное штампование для анализа событий
-
Изоляция: Надежная изоляция канал-система (2 кВ AC)
-
Интерфейс подключения: Адаптер интерфейса кабеля KS (D5A00)
-
Внутреннее энергопотребление: Максимум 500 мА при 5 В DC
-
Вес: 0,3 кг (базовый модуль)
Преимущества для инженеров
-
Продвинутый анализ первопричин: Функция захвата SOE фиксирует переходы сигналов с точностью до миллисекунд. Это позволяет инженерам восстановить точную последовательность срабатываний или тревог, значительно сокращая время диагностики сбоев на предприятии.
-
Оптимизированная архитектура проводки: Опция /D5A00 включает выделенный адаптер интерфейса кабеля KS. Такая конструкция исключает необходимость подключения отдельных винтовых клемм на лицевой панели модуля, обеспечивая «подключи и работай» соединение с удалёнными клеммными колодками через высокоплотные кабели.
-
Компактный дизайн шкафа: Объединяя 32 изолированных канала в одном слоте FIO и используя интерфейс KS, этот модуль минимизирует загромождение шкафа. Это решает проблему плотной проводки в условиях ограниченного пространства на оффшорных платформах или модульных диспетчерских.
-
Исключение петлей заземления: Полная изоляция между полевыми сигналами и внутренней системной шиной предотвращает влияние электрических шумов и разности потенциалов заземления на ЦПУ или другие модули ввода-вывода. Это обеспечивает абсолютную целостность сигнала в условиях высокого электромагнитного воздействия.
Часто задаваемые вопросы
Поставляется ли ADV151-E50/D5A00 как совершенно новый блок?
Да. Мы поставляем Yokogawa ADV151-E50/D5A00 исключительно как 100% новый, оригинальный продукт. Модуль отправляется в оригинальной заводской упаковке для гарантии подлинного качества и производительности.
Какова функция кода опции /D5A00?
Код /D5A00 означает, что модуль оснащён предустановленным адаптером интерфейса для кабелей KS. Это позволяет подключать модуль к клеммной колодке с помощью одного кабеля AKB вместо ручного подключения 32 отдельных точек.
Поддерживает ли ADV151-E50/D5A00 конфигурации с двойным резервированием?
Да. При установке в совместимый узел с резервированием можно объединить два модуля ADV151 для обеспечения непрерывного сбора сигналов. Это предотвращает прерывание критически важного мониторинга при выходе из строя одного модуля.
Как функция SOE влияет на конфигурацию системы?
Функция SOE требует совместимого контроллера и версии программного обеспечения в CENTUM VP. После настройки модуль самостоятельно ставит временные метки на изменения сигналов, освобождая основной ЦПУ от задач частого опроса для записи событий.
