Детали продукта

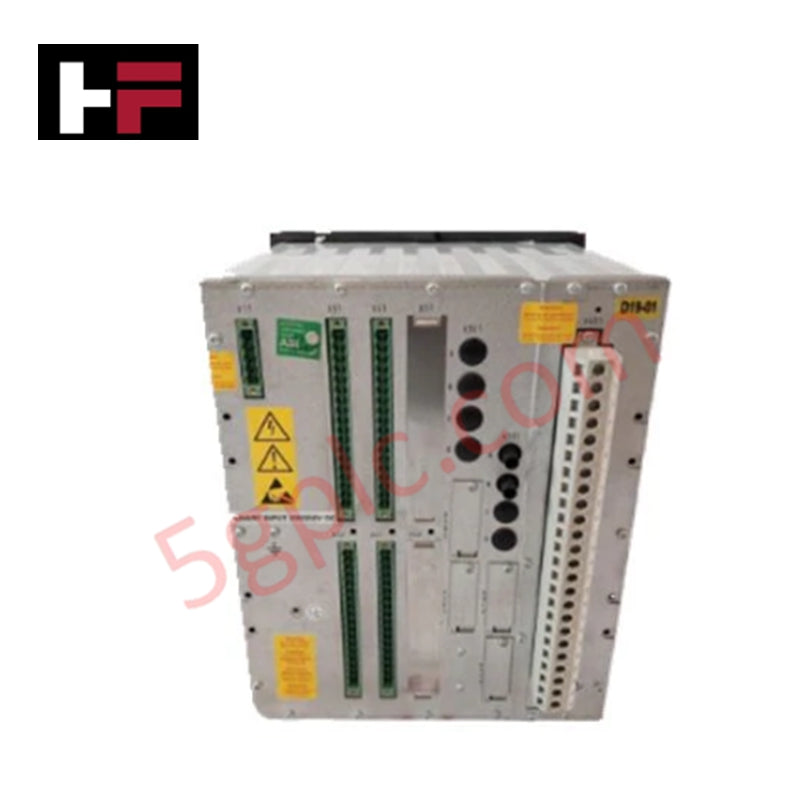

ABB RET670 1MRK002816-AC, также известное как RET670 — реле защиты и управления трансформатором, представляет собой специализированный аппаратный компонент для дифференциальной обработки многообмоточных силовых трансформаторов и регулирования напряжения в системах автоматизации электрических подстанций. Модуль преобразует аналоговые вторичные измерения тока и напряжения в синхронизированные цифровые телеметрические данные для выполнения подцикловых процедур изоляции повреждений на линиях высоковольтной сети.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | RET670 (1MRK002816-AC) |
| Бренд | ABB |
| Происхождение | Швеция |
| Защита сердечника | Дифференциальная защита многообмоточного трансформатора, ограниченная защита от замыканий на землю (REF), отслеживание напряжения |
| Формат шасси | Высота 6U, стандартный корпус для монтажа в стойку |
| Пользовательский интерфейс | Интегрированная графическая панель HMI |
| Масштабируемость | Модульная архитектура слотов с поддержкой дополнительных карт ввода/вывода и связи |
| Протокол синхронизации времени | IEEE 1588 V2 / SNTP / IRIG-B |
| Рабочая температура | от -40 до +75 °C (стандартные пределы платформы) |
| Потребление энергии | Зависит от конфигурации базового шасси и активных модулей |
| Габариты | Стандартная ширина подстойки 19 дюймов |
| Вес | Зависит от модуля аналогового входного трансформатора и плотности аппаратных карт |
Производительность детерминированных сетей Profinet / EtherNet/IP
Реальное время вычисления векторных разностей токов по зонам обмоток трансформатора требует постоянной координации с показателями скорости передачи данных шины задней панели аппаратного шасси. RET670 использует специальные профили масштабирования плотности ввода/вывода, которые позволяют распространять высокоскоростные двоичные сообщения GOOSE по резервированным сетям без задержек обработки. Для поддержания структурной синхронизации при многоузловых повреждениях необходимо проверить абсолютную совместимость прошивки между основными модулями аналогового входного трансформатора и центральным процессорным ядром.
Часто задаваемые вопросы
В: Можно ли обслуживать или горячо заменять внутренние модули 1MRK002816-AC во включённом состоянии?
О: Нет. Горячая замена процессорных карт или внутренних аналоговых входных трансформаторов запрещена. Устройство должно быть полностью обесточено, а внешние цепи вторичных токовых трансформаторов — закорочены перед физическим извлечением.
В: Как устройство предотвращает ложные срабатывания при включении трансформатора?
О: Внутренняя логика выполняет численные алгоритмы ограничения гармоник (в основном анализ 2-й и 5-й гармоник), чтобы отличать токи намагничивания и перенапряжения от истинных внутренних фазных повреждений.
В: Какие протоколы резервирования поддерживают Ethernet-интерфейсы?
О: Карты связи поддерживают протокол параллельного резервирования (PRP) и протокол бесшовного резервирования высокой доступности (HSR) для предотвращения потери данных при сбоях связи.
Руководство по монтажу на объекте
- Заземление подстойки: Закрепите 6U корпус стойки к каркасу панели с помощью короткой медной шины с низким сопротивлением. Убедитесь, что точки металлического контакта чистые и полностью свободны от краски и окисления.
- Безопасность цепей вторичных токовых трансформаторов: Проверьте, что все линии входа токовых трансформаторов проходят через специализированные клеммные колодки для короткого замыкания. Никогда не допускайте разрыва вторичной цепи токового трансформатора во время изменений на полевых клеммах.
- Ограничения прокладки сигнальных кабелей: Обеспечьте чёткое физическое разделение между высокоскоростными оптическими/медными сетевыми кабелями и мощными цепями переменного тока управления внутри кабельных каналов шкафа, чтобы избежать наведённого шума.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
