Детали продукта

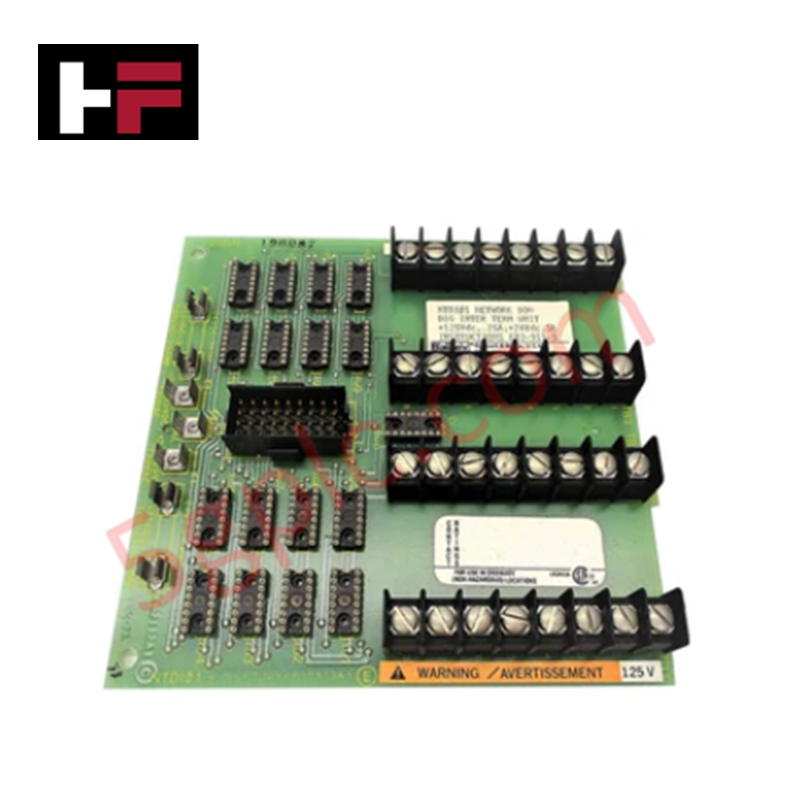

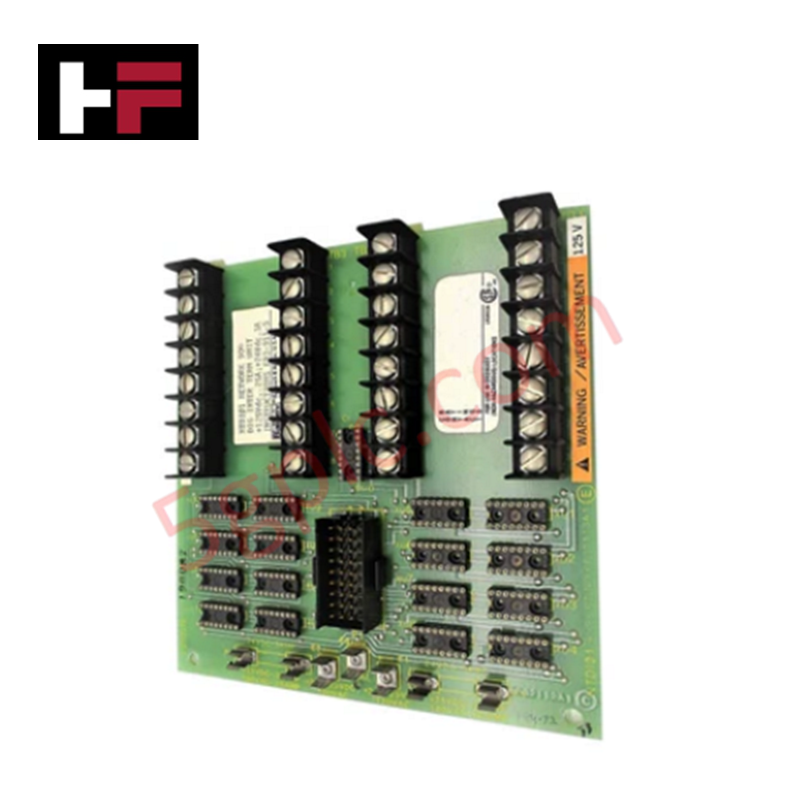

ABB NTDIO1-V5, также известный как NTDIO1 — блок цифрового ввода/вывода, представляет собой специализированный аппаратный компонент для маршрутизации дискретных сигналов в полевых проводках в архитектуре системы управления процессами INFI 90.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | NTDIO1-V5 |
| Бренд | ABB Bailey |
| Происхождение | США |
| Вес | 0,32 кг |
| Размеры | 48,3 мм x 25,4 мм x 10,2 мм |
| Рабочая температура | 0 до +55 °C (стандартный промышленный диапазон) |
| Потребление энергии | Пассивный блок / подключение к системной шине |
| Номинальное напряжение ввода/вывода | 24 В постоянного тока |
| Тип сигнального канала | Цифровой вход / цифровой выход для полевых линий |
| Защита от переходных процессов | Встроенные цепи подавления электрических шумов и переходных процессов |
| Форм-фактор | Компактный многоточечный интерфейсный блок |
Изоляция между каналами и процессные цепи
Терминальный субузел маршрутизирует отдельные 24 В постоянного тока двоичные сигнальные линии между полевой инфраструктурой и центральными многофункциональными контроллерными платами. Для предотвращения передачи помех общего режима через высокоплотные матрицы соединений используются специальные трассы с параметрами изоляции между каналами. Контуры заземления блокируют индуктивные всплески, создаваемые переключающими элементами на стороне поля, защищая внутренние регистры обработки от деградации сигнала и колебаний при последовательных командах.
Часто задаваемые вопросы
В: Какие ограничения существуют при горячей замене полевых сигнальных подключений на блоке NTDIO1-V5?
О: Физическая плата терминала является пассивным структурным блоком, который остаётся под напряжением при включённой системе. Полевые проводки с нагрузкой 24 В постоянного тока должны быть отключены или изолированы по току перед извлечением, чтобы избежать искрения контактов на клеммных дорожках и непреднамеренного переключения логического состояния каналов на модуле контроллера.
В: Как встроенная схема защищает основной процессор от электрических перенапряжений на стороне поля?
О: Модуль содержит компоненты подавления в каждой параллельной линии. Эти цепи поглощают переходные напряжения и подавляют высокочастотные электромагнитные помехи (ЭМП) на линиях 24 В постоянного тока до того, как энергия переходных процессов может пройти через кабельные сборки шкафа и попасть в системную шину.
Руководство по монтажу в полевых условиях
- Ориентация монтажа: Установите блок терминала на предназначенную монтажную раму внутри шкафа управления. Проверьте физические зазоры относительно соседних блоков для обеспечения правильных радиусов изгиба кабельных петель.
- Экранирование и правила заземления: Снимайте изоляцию с полевых кабелей согласно стандартным требованиям к клеммным соединениям. Крепите экраны сигнальных кабелей к выделенной заземляющей шине шкафа с использованием низкоимпедансных соединений для оптимизации подавления переходных процессов.
- Затяжка винтов клемм: Надёжно закрепляйте все провода процесса на клеммных блоках, не превышая рекомендованный производителем крутящий момент, чтобы избежать повреждения оборудования или прерывистого контакта.
