Детали продукта

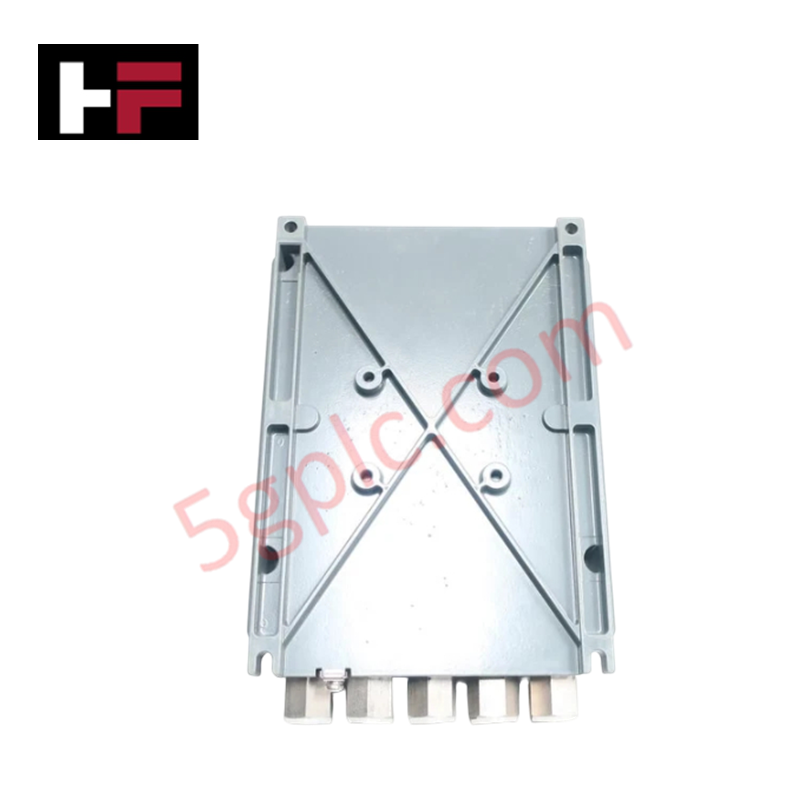

Настроенный для точного измерения расхода электропроводящих жидкостей в потоке в промышленных технологических сетях, ABB FSM4000 (FSM4000, преобразователь электромагнитного расходомера) обеспечивает непосредственное физическое и электрическое преобразование. Аппаратная часть обрабатывает сигналы наведённой электродвижущей силы, возникающие при движении жидкости через приложенное магнитное поле, напрямую преобразуя объёмную скорость потока в непрерывный выходной ток 4–20 мА, высокочастотные импульсные последовательности и цифровые сигналы связи HART без подвижных механических частей.
Технические характеристики аппаратной части
| Параметр | Характеристика |
|---|---|
| Модель | FSM4000 |
| Бренд | ABB |
| Номинальный диаметр | DN 3–DN 1000 (от 1/10 до 40 дюймов) |
| Технологическое подключение | Фланцы по стандартам DIN, ASME или JIS |
| Диапазон измерения скорости потока | от 0,1 м/с до 10 м/с |
| Точность измерения | Стандартная: ±0,5% измеренного значения; опционально: ±0,2% с калибровкой |
| Рабочая температура (окружающей среды) | от -20 °C до +60 °C (от -4 °F до +140 °F) |
| Температура среды | от -25 °C до +180 °C (от -13 °F до +356 °F) |
| Максимальное технологическое давление | до 40 бар (580 фунтов на кв. дюйм) |
| Электропитание | 85–260 В переменного тока (50/60 Гц) или 20–55 В постоянного тока |
| Потребляемая мощность | не более 15 Вт |
| Сигнальные выходы | 4–20 мА, импульсный, протокол HART |
| Материалы электродов | Нержавеющая сталь 1.4571, Hastelloy C или титан |
| Материалы футеровки | PTFE, PFA или твёрдая резина |
| Страна происхождения | Германия |
| Размеры | Стандартный промышленный шаг фланцев, зависящий от размера DN |
| Масса | Зависит от номинального размера (например, около 7,5 кг для исполнения DN 50) |
Скорость обмена по магистральной шине объединительной платы и интеграция протоколов
Архитектура ABB FSM4000 включает детерминированные схемы обработки сигналов, настроенные для поддержания стабильной скорости обмена в сетях HART и интегрированных интерфейсах шин. Совместимость с прошивкой во флеш-памяти обеспечивает сохранение параметров калибровки в энергонезависимой встроенной памяти при полном отключении питания. Внутренний модуль обработки преобразователя непрерывно выполняет циклы возбуждения измерительных катушек, фильтруя высокочастотные помехи технологического процесса и одновременно передавая данные о скорости потока в реальном времени основным контроллерам DCS со стабильностью преобразования менее 1 мс.
Часто задаваемые вопросы
В: Каково максимально допустимое сопротивление контура для выходной клеммы 4–20 мА HART?
О: Выходной токовый контур поддерживает максимальное внешнее сопротивление нагрузки, определяемое напряжением питания; обычно оно составляет до 750 Ом при стандартном рабочем напряжении 24 В постоянного тока, что обеспечивает целостность сигнала при использовании длинных кабельных линий в полевых условиях.
В: Как сетевые помехи влияют на цепь возбуждения и время отклика выхода?
О: В преобразователе используется цифровая фильтрация двухчастотного возбуждения катушки. Высокочастотные составляющие шума ослабляются внутри устройства, благодаря чему время отклика выхода остаётся менее 100 мс без снижения калиброванной точности измерения ±0,2%.
В: Можно ли выполнять горячую замену модуля преобразователя сигнала, пока полевой датчик находится под технологическим давлением?
О: Корпус электронного преобразователя позволяет заменять плату обработки в полевых условиях при условии предварительной гальванической развязки питания перед отсоединением модуля. Технологическое давление внутри корпуса проходного датчика не нарушает изолированный электронный корпус.
Рекомендации по монтажу в полевых условиях
Монтаж преобразователя расхода в полевых условиях требует соблюдения строгих процедур механического монтажа и электрического заземления:
- Требования к прямым участкам: обеспечьте прямой участок трубы длиной не менее 5 диаметров трубы (5D) перед фланцем преобразователя и 3 диаметров трубы (3D) после него, чтобы устранить турбулентность профиля потока.
- Момент затяжки и выравнивание фланцев: расположите сопрягаемые фланцы труб концентрично. Затягивайте фланцевые болты крест-накрест с указанными моментами затяжки, чтобы предотвратить неравномерные механические нагрузки на футеровку PTFE/PFA.
- Уравнивание потенциалов: подключите отдельные заземляющие перемычки от корпуса датчика непосредственно к заземляющим кольцам, контактирующим с жидкостью, или к соседним металлическим фланцам. Убедитесь, что сопротивление заземления не превышает 2 Ом, чтобы обеспечить стабильный опорный потенциал, близкий к нулевому.
- Экранирование кабелей: прокладывайте сигнальные кабели 4–20 мА HART и импульсные кабели в отдельных заземлённых металлических трубопроводах вдали от высоковольтных приводов двигателей переменного тока. Подключайте экраны кабелей только в одной точке со стороны шкафа управления.
