Детали продукта

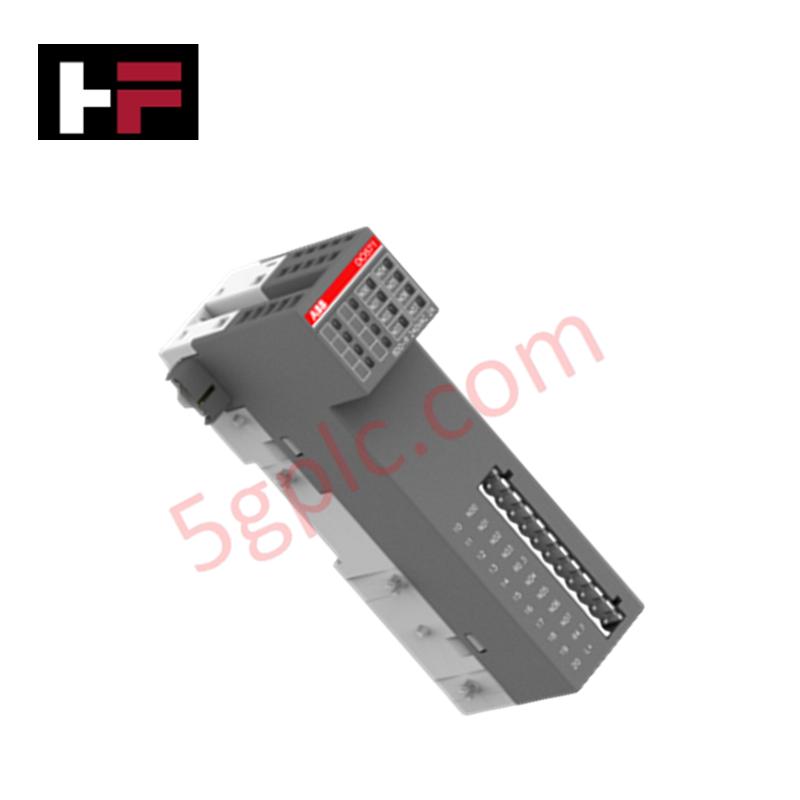

ABB DO571 1TNE968902R2202, также известный как DO571 Модуль цифрового выхода, функционирует как специализированный аппаратный компонент для дискретного управления состояниями в сетях распределенной автоматизации I/O. Настроенный для переключения физических изоляционных цепей, аппаратное обеспечение направляет до 8 релейных выходов, работающих с разными электрическими потенциалами. Он обрабатывает циклическую нагрузку между конфигурациями логики хоста автоматизации и внешними точками исполнения, поддерживая гальванический порог через встроенные структурные реле под явным внутренним источником напряжения.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | DO571 1TNE968902R2202 |
| Бренд | ABB |
| Происхождение | Германия |
| Вес | 0.138 кг |
| Размеры | 135 мм x 74 мм x 34 мм |
| Рабочая температура | 0 до +60 °C |
| Потребляемая мощность | 4.5 W |
| Количество цифровых выходов | 8 |
| Тип выхода | Реле |
| Тип выходного напряжения | AC / DC |
| Диапазон выходного напряжения | 24 до 230 В |
| Максимальное выходное напряжение | 195.5 до 276 В |
| Выходной ток | 2 A на канал |
| Тип подключения | Съемный |
| Степень защиты | IP20 |
| Напряжение питания | 20.4 до 28.8 V DC |
| Температура хранения | -40 до +70 °C |
Лицензии на скорость связи шины задней панели и масштабирование плотности I/O
Внутренняя архитектура логической платы отображает 8 механических контактных массивов в независимые битовые регистры внутри шасси PLC хоста. При конфигурировании обширных локальных узлов, требующих высокоскоростной синхронизации, системный инженер должен согласовать профили размещения модулей с активными лицензиями скорости связи шины задней панели для поддержания целостности фиксированного цикла сканирования. Эта оптимизация позволяет гибко масштабировать плотность I/O по соседним рамам серии eCo без введения задержек распространения регистров отслеживания или нарушения детерминированных графиков обработки при высокочастотных переходах состояний реле.
Часто задаваемые вопросы
В: Каковы физические ограничения и электрические риски при горячей замене модуля DO571?
О: Этот модуль не поддерживает функцию горячей замены под напряжением. Основные линии питания 20.4 до 28.8 V DC и все внешние нагрузки цепей до 240 V AC должны быть полностью изолированы перед извлечением съемных клеммных блоков, чтобы предотвратить искрение контактов, ошибки логики или необратимое повреждение компонентов платы.
В: Как модуль реагирует, если внешнее переключающее напряжение достигает максимального предела 276 В?
О: Модуль допускает кратковременные пики до 276 В на разомкнутых контактах реле. Постоянное воздействие напряжений выше этого порога нарушает изоляцию внутренних дорожек и может вызвать преждевременное сваривание контактов или деградацию диэлектрика на соседних каналах.
В: Делят ли 8 релейных каналов одну общую линию или они изолированы друг от друга?
О: Техническая матрица требует обращения к схемам подключения для групповых общих линий. Превышение суммарного предела тока 2 A на блок может привести к тепловым повреждениям на интерфейсе съемного соединения.
Руководство по монтажу на объекте
Установите сборку весом 0.138 кг на стандартную симметричную DIN-рейку, закрепленную внутри промышленного шкафа с вентиляцией и степенью защиты IP20. Убедитесь, что каркас DIN-рейки напрямую заземлен на медный заземляющий шинный коллектор станции с низкоомным соединением для снижения индуцированных шумов. Прокладывайте все высоковольтные индуктивные выходные линии (до 240 V AC) через отдельные кабельные каналы, отделённые от низковольтных DC коммуникационных шин, чтобы подавить магнитные наводки. Соблюдайте стандартные воздушные зазоры сверху и снизу корпуса размером 135 мм x 74 мм x 34 мм для обеспечения теплоотвода в пределах рабочего температурного диапазона 0 до +60 °C.
