Детали продукта

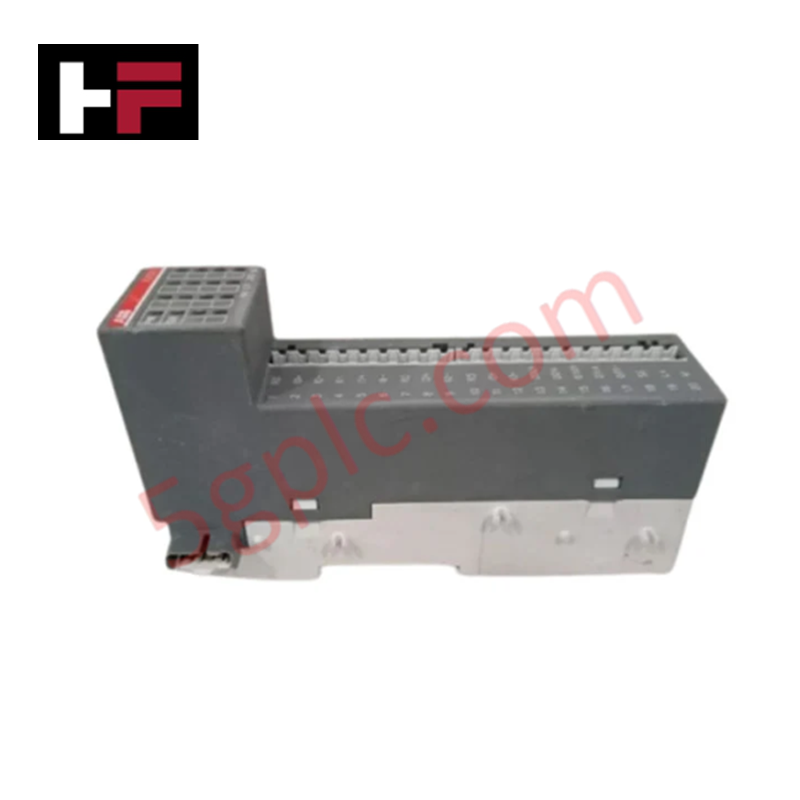

ABB DO562 1SAP230900R0000, также известный как DO562 Модуль цифрового выхода, работает как специализированный аппаратный компонент для переключения бинарных сигналов в распределённых ПЛК S500-eCo. Настроенный с 16 транзисторными каналами, организованными по топологии 1-проводного соединения, устройство выполняет прямое электрическое управление состоянием полевых устройств. Он преобразует внутренние логические команды в физические постоянные напряжения для питания локальных исполнительных механизмов, взаимодействуя через съемные клеммные колодки, работающие в рамках стандартизированного промышленного напряжения.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | DO562 1SAP230900R0000 |
| Бренд | ABB |
| Происхождение | Германия |
| Вес | 0.16 кг |
| Размеры | 75 мм x 135 мм x 34 мм |
| Рабочая температура | 0 до +60 °C |
| Потребляемая мощность | 3 W |
| Функция | 16 цифровых выходов (DO) |
| Тип выхода | Транзисторный |
| Тип выходного напряжения | Постоянное напряжение (DC) |
| Выходной ток | 0.5 A на канал |
| Диапазон выходного напряжения | 20.4 до 28.8 В DC |
| Тип подключения | Съемный |
| Степень защиты | IP20 |
| Напряжение питания | 20.4 до 28.8 В DC |
Лицензии на скорость связи шины задней панели и масштабирование плотности ввода-вывода
Модуль обрабатывает дискретные матрицы состояний через свой 16-канальный транзисторный блок, напрямую взаимодействуя с внутренней архитектурой шины задней панели ПЛК. При реализации обширных локальных конфигураций системные инженеры должны оценивать суммарное потребление тока относительно лицензий на скорость связи шины задней панели, чтобы избежать накопления задержек в сети. Правильная настройка позволяет согласовать масштабирование плотности ввода-вывода между соседними узлами, сохраняя предсказуемые циклы выполнения без возникновения таймаутов регистров шины задней панели при многоканальных переходах состояний.
Часто задаваемые вопросы
В: Каковы конкретные ограничения горячей замены модуля DO562 во время активной работы стойки?
О: Живое извлечение или установка модуля DO562 запрещены, пока шина задней панели или внешний терминал питания 24 VDC находятся под напряжением. Снятие съемного интерфейса под нагрузкой может вызвать электрическую дугу между контактами, что приведет к локальному повреждению транзисторов или сбоям логики в стойке контроллера.
В: Как модуль обрабатывает короткие замыкания или перегрузки по току на отдельном транзисторном выходе с номиналом 0.5 A?
О: Транзисторный выходной каскад содержит встроенные тепловые и токовые ограничения. При превышении нагрузки по току свыше номинала 0.5 A цепь ограничивает ток или переходит в безопасный режим отключения до устранения неисправности.
Руководство по монтажу на объекте
Устанавливайте корпус весом 0.16 кг вертикально на стандартные DIN-рейки внутри промышленного корпуса с защитой IP20. Убедитесь, что основная монтажная рейка имеет низкоомный заземляющий провод, напрямую соединённый с главной медной шиной заземления станции. Прокладывайте все провода дискретных выходов 24 VDC через отдельные экранированные кабельные каналы, отделённые от высоковольтных линий переменного тока и распределения питания, чтобы подавить внешние электромагнитные помехи. Надёжно закрепляйте все съемные клеммные блоки в соответствующих слотах, чтобы предотвратить прерывание контактов из-за вибраций в пределах габаритов 75 мм x 135 мм x 34 мм.
