Детали продукта

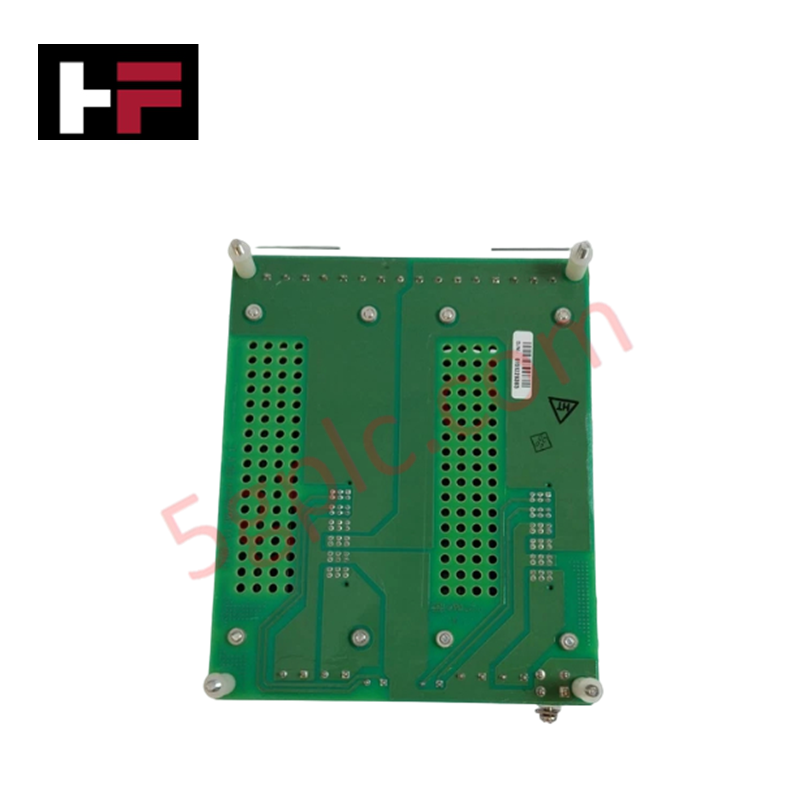

Honeywell 8U-PWCNTA-CN, также обозначаемый как модуль управления питанием 8U-PWCNTA-CN, представляет собой специализированный аппаратный компонент для регулирования питания 24 VDC, фильтрации распределения питания и мониторинга питания объединительной платы в платформах Honeywell Experion PKS Series C.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 8U-PWCNTA-CN |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | Около 0,85 кг |
| Размеры | Стандартный форм-фактор модуля Experion PKS Series C |
| Рабочая температура | От -40 deg C до +70 deg C |
| Потребляемая мощность | Собственное потребление около 15 W при номинальном токе полной нагрузки 20 A |
| Входное / выходное напряжение | Номинальное напряжение 24 VDC |
| Максимальный непрерывный ток | 20 A |
| Класс воспламеняемости печатной платы | UL 94V-0 |
| Аппаратная ревизия | REV.A |
Протокол токовой петли 4-20 mA HART и межканальная изоляция
Модуль оснащён высокоплотными фильтрующими цепями и внутренними изолирующими барьерами шин питания для обеспечения межканальной изоляции между соседними модулями ввода-вывода Series C. Предотвращая проникновение высокочастотных коммутационных помех, пульсаций напряжения и синфазных переходных процессов с основной шины питания 24 VDC в аналоговые цепи обработки, модуль обеспечивает точный сбор полевых сигналов от приборов с протоколом токовой петли 4-20 mA HART, подключённых к монтажной стойке контроллера.
Часто задаваемые вопросы
В: Для чего предназначено обозначение 94V-0, нанесённое на печатную плату?
О: Класс 94V-0 указывает на соответствие стандарту воспламеняемости пластмасс UL 94 и подтверждает, что горение прекращается в течение 10 секунд на вертикально установленном образце без образования горящих капель.
В: Можно ли установить два силовых модуля 8U-PWCNTA-CN для резервированного распределения питания?
О: Да, архитектура модуля поддерживает параллельные конфигурации с диодным ORing для обеспечения двух резервированных источников питания 24 VDC на носителях модулей Experion PKS Series C.
В: Какие механизмы защиты встроены в цепь питания постоянного тока 20 A?
О: Модуль оснащён системой контроля сверхтока, защитой от обратной полярности и ограничением перенапряжения для изоляции аварийных состояний и защиты подключённой логики объединительной платы.
Рекомендации по монтажу на объекте
- Отключите входные линии питания 24 VDC перед установкой модуля в держатель распределения питания Series C.
- Совместите печатную плату с направляющими стойки и плотно задвиньте её до полного зацепления фиксирующего рычага с разъёмом объединительной платы.
- Затяните все винтовые соединения клеммных колодок с моментом, указанным производителем, чтобы предотвратить появление зон перегрева при непрерывной нагрузке 20 A.
- Обеспечьте надлежащую вентиляцию шкафа и свободное пространство вокруг радиатора силового модуля для естественного конвекционного охлаждения.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
