Детали продукта

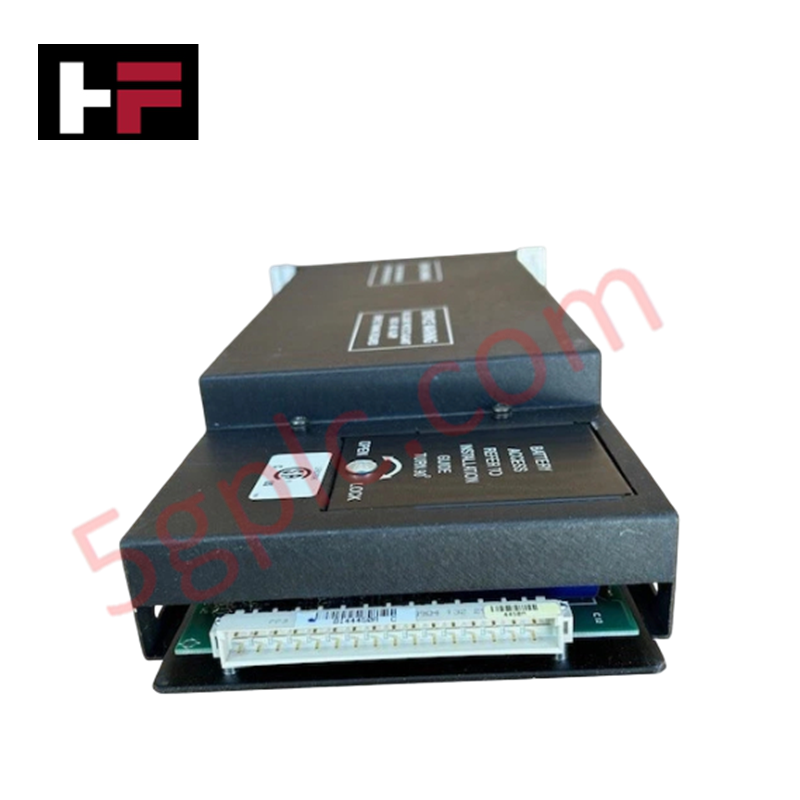

Предназначенный для расширения системы питания и распределения напряжения в системах функциональной безопасности Triconex, модуль TRICONEX 8305A, также обозначаемый в каталогах как модуль расширения источника питания 8305A, обеспечивает непосредственное физическое и электрическое подключение. Устройство преобразует питание 120 VAC/DC со стабилизацией при токе до 4 A и подает его по шинам питания с тройным модульным резервированием, поддерживая непрерывное рабочее напряжение при расширении системного шасси.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 8305A |
| Бренд | TRICONEX |
| Происхождение | Стандартное производственное предприятие |
| Вес | 4.96 lbs (2.25 kg) |
| Габариты | Стандартный корпус для установки в слот шасси Tricon |
| Рабочая температура | Стандартный промышленный диапазон (от 0 deg C до 60 deg C) |
| Потребляемая мощность | Вход 120 VAC/DC (ток до 4 A) |
| Номинальные параметры выхода | Стабилизированное питание шины постоянного/переменного тока, совместимое с системой |
| Диагностика | Встроенные светодиодные индикаторы контроля состояния |
| Поддерживаемая архитектура | Шины питания с тройным модульным резервированием (TMR) |
Сертификация SIL3 и архитектура с тройным модульным резервированием
Этот модуль расширения источника питания разработан для применения в системах безопасности с высокими требованиями к целостности и поддерживает соответствие требованиям сертификации SIL3, распределяя стабилизированное питание по шинам архитектуры 2oo3 с тройным модульным резервированием (TMR). Встроенная гальваническая развязка и схемы защиты от перенапряжения обеспечивают безопасное состояние при отказе, предотвращая передачу переходных процессов в первичной цепи или сбоев питания на основные процессоры безопасности и отключение критически важных контуров аварийного останова.
Часто задаваемые вопросы
В: Поддерживает ли модуль питания 8305A замену на ходу (горячую замену) в шасси под напряжением?
О: Да, модуль можно заменять без отключения питания при установке в конфигурации с несколькими резервными источниками питания, если соблюдаются надлежащие процедуры технического обслуживания.
В: Как встроенные светодиодные индикаторы отображают рабочее состояние?
О: Светодиодные индикаторы на передней панели в реальном времени показывают наличие входного напряжения, стабилизацию выходных шин, а также внутренние неисправности или перегрузку.
Рекомендации по монтажу на объекте
- Перед установкой или извлечением модуля питания из шасси Tricon убедитесь, что основное входное питание полностью отключено и изолировано.
- Убедитесь, что модуль правильно совмещен с направляющими шасси и надежно установлен в разъем объединительной платы, прежде чем затягивать крепежные элементы.
- Перед подачей питания убедитесь, что входное напряжение строго соответствует номиналу устройства 120 VAC/DC.
- Оставьте достаточные вентиляционные зазоры над корпусом шасси и под ним для конвективного отвода тепла в пределах указанного диапазона рабочих температур.
