Детали продукта
Описание продукта

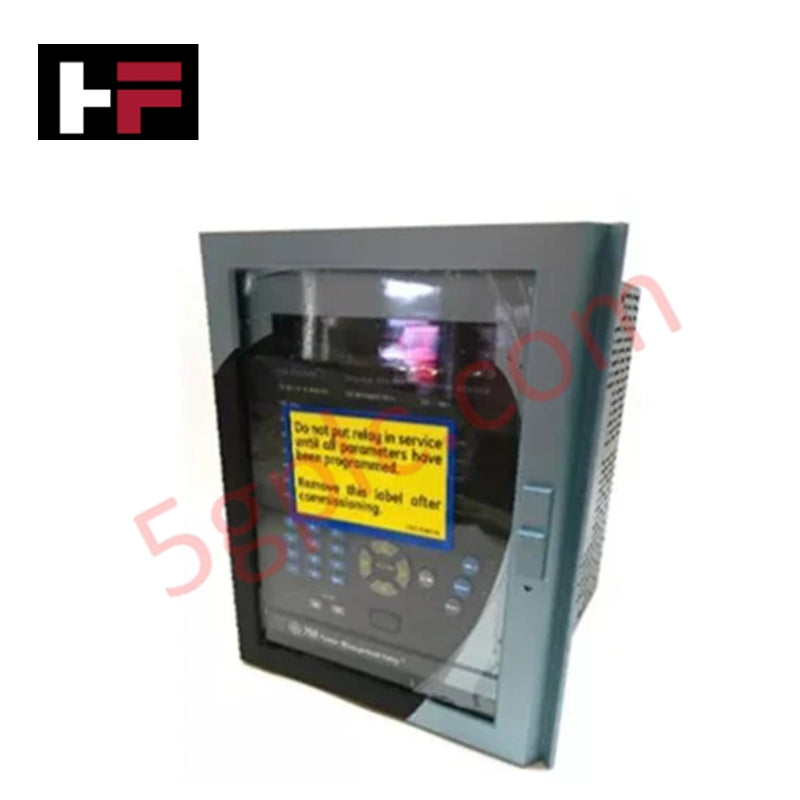

Реле защиты линии GE Multilin 750-P5-G1-S1-HI-A20-R предназначено для обеспечения расширенного мониторинга, управления и защиты электрических линий в промышленных и коммунальных системах. Входя в серию SR750, 750-P5-G1-S1-HI-A20-R сочетает настраиваемые входы тока, несколько аналоговых выходов и индикацию состояния выключателя, обеспечивая надежное управление линией в сложных условиях.
Компактный корпус и универсальные варианты ввода/вывода делают его подходящим для интеграции в современные системы распределения электроэнергии, предлагая как гибкость, так и долговечность.
Технические характеристики
-
Производитель: GE Multilin
-
Модель: 750-P5-G1-S1-HI-A20-R
-
Тип продукта: Реле защиты линии
-
Входы фазного тока: P5 = 5 А вторичные обмотки трансформаторов тока
-
Входы тока замыкания на землю: G1 = 1 А вход нулевой последовательности
-
Чувствительный вход тока замыкания на землю: S1 = 1 А вход
-
Питание управления (высокий диапазон):
-
Постоянный ток: 88–300 В
-
Переменный ток: 70–265 В при 48–62 Гц
-
Аналоговые выходы: A20 = Восемь каналов 4–20 мА
-
Индикатор состояния выключателя: R = Красный индикатор закрытого состояния выключателя
-
Корпус: Шасси серии SR750
-
Размеры: 2,5 см × 10,8 см × 12,7 см
-
Вес: 0,5 кг
Основные особенности
-
Расширенная защита линии с настраиваемыми входами тока
-
Восемь аналоговых выходов для интеграции мониторинга и управления
-
Красный светодиодный индикатор закрытого состояния выключателя для четкой индикации
-
Компактный и легкий дизайн для установки в панель
Сценарии применения
-
Защита и мониторинг промышленных линий
-
Коммунальные распределительные системы, требующие расширенных функций реле
-
Интеграция в SCADA и платформы управления энергопотреблением
Часто задаваемые вопросы
В: Какие типы входов тока поддерживает это реле?
О: Поддерживает 5 А фазные трансформаторы тока, 1 А вход нулевой последовательности и 1 А чувствительный вход тока замыкания на землю.
В: Сколько аналоговых выходов доступно?
О: Реле имеет восемь аналоговых выходов 4–20 мА.
В: Какой цвет индикатора состояния выключателя?
О: Красный светодиод указывает на закрытое состояние выключателя.
