Детали продукта

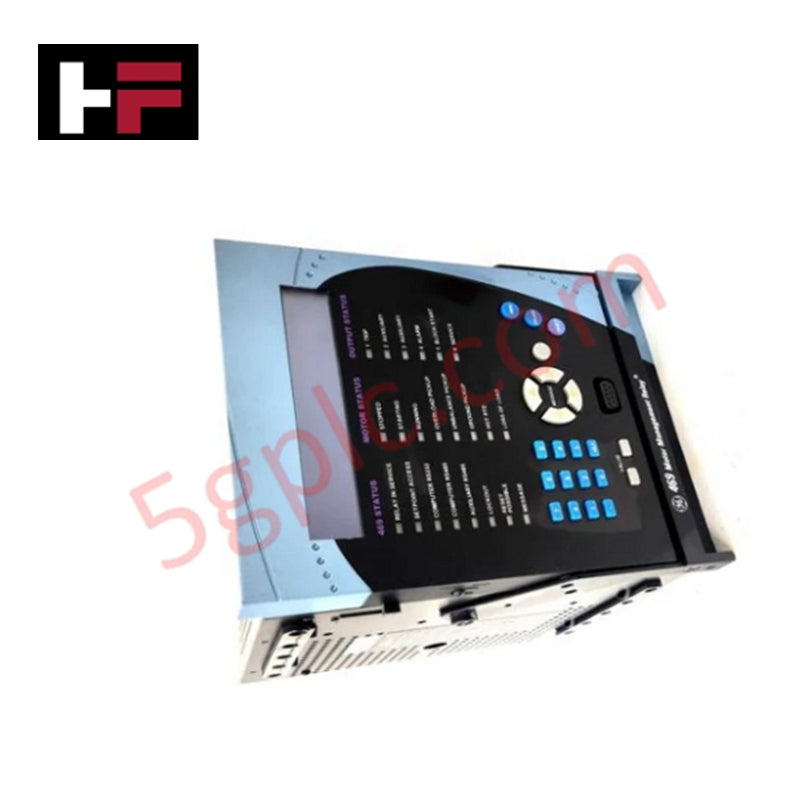

GE 469-P1-HI-A20-E-H, также известное как реле управления двигателем 469, представляет собой специализированный аппаратный компонент для защиты, управления и диагностического контроля в сетях электрических подстанций и центрах управления двигателями. Устройство считывает токовые, напряженческие и тепловые входы для выполнения логики защиты, управляя распределением электроэнергии через изолированные цифровые входы и аналоговые выходы. Аппаратные особенности включают улучшенный ЖК-дисплей на 40 символов и конформное покрытие для устойчивости в промышленных условиях.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 469-P1-HI-A20-E-H |
| Бренд | GE Multilin |
| Происхождение | Технические характеристики определяют окончательное место производства |
| Вес | Масса корпуса зависит от конфигурации монтажа |
| Габариты | Применяются стандартные размеры выреза панели серии 469 |
| Рабочая температура | -40 до +60 °C |
| Потребление энергии | Зависит от источника питания управления |
| Питание управления | 90-300 В постоянного тока или 70-265 В переменного тока |
| Частота сети | 48-62 Гц |
| Цифровые входы | 9 оптоизолированных цифровых входов |
| Аналоговые выходы | 4 выбираемых выхода (конфигурации 0-1 мА или 4-20 мА) |
| Тип дисплея | Улучшенный ЖК-дисплей (40 символов) |
| Защита от окружающей среды | Конформное покрытие для работы в суровых условиях |
| Температура хранения | -40 до +80 °C |
Совместимость прошивки и детерминированная обработка сигналов
Внутренняя архитектура микропроцессора обеспечивает синхронное выполнение кода, используя специализированные блоки памяти для гарантии совместимости прошивки с типовыми конфигурациями защиты двигателей. Мониторинг входов осуществляется по строгому внутреннему тактовому сигналу для обеспечения детерминированного отслеживания тепловых и электрических параметров. Циклы обработки шин ввода-вывода предотвращают дрожание во время одновременного отслеживания 9 оптоизолированных цифровых входов и активных аналоговых выходных матриц.
Часто задаваемые вопросы
В: Можно ли извлекать внутренние модули ввода-вывода или плату дисплея при подаче питания управления?
О: Нет. Внутренняя логическая схема и силовые цепи шины не поддерживают «горячую» замену. Питание управления (90-300 В постоянного тока или 70-265 В переменного тока) должно быть полностью отключено перед обслуживанием внутренних компонентов, чтобы избежать необратимых электрических повреждений или нестабильных состояний контактов.
В: Как оптоизолированные цифровые входы справляются с внешними электрическими помехами?
О: 9 цифровых входов оснащены гальванической оптической изоляцией, которая отделяет внешние полевые цепи от внутренней логической шины процессора. Такая конструкция поглощает высокочастотные импульсные помехи и предотвращает нарушение работы внутреннего управления из-за помех общего режима.
Руководство по монтажу на объекте
- Требования к заземлению: Подключите медный проводник с низким сопротивлением от клеммы заземления задней панели корпуса непосредственно к главной шине заземления шкафа для установления эквипотенциальной связи.
- Протокол экранирования: Завершайте экранирующую оплетку всех аналоговых выходных линий 4-20 мА только со стороны корпуса. Заземление экрана с обеих концов запрещено для исключения токов петли заземления.
- Разделение кабелей: Прокладывайте все силовые кабели высокого напряжения (вспомогательное питание и цепи выходных контактов) через отдельные металлические трубы, удалённо от низковольтных аналоговых и цифровых сигнальных проводов для снижения индуктивной связи.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
