Детали продукта

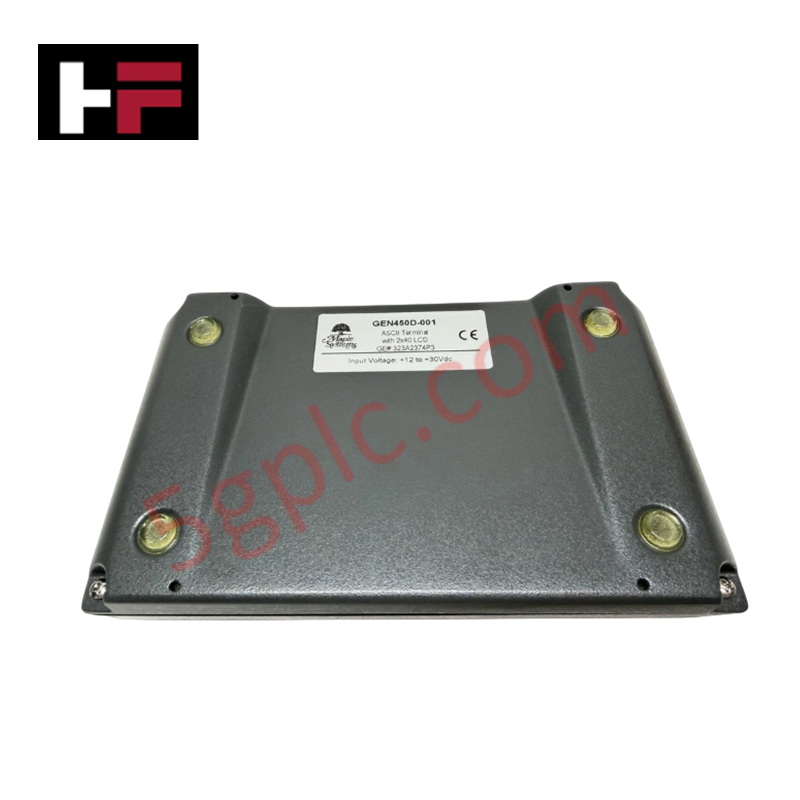

GE 323A2374P3, также каталогизируемый как дисплей мини-терминала управления 323A2374P3, представляет собой специализированный аппаратный компонент для локального интерфейса оператора и выполнения диагностических аварийных сигналов в платформах GE Mark V Speedtronic.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | 323A2374P3 |
| Бренд | GE / GE Drive Systems |
| Страна происхождения | США |
| Рабочая температура | от -20 до +60 °C |
| Энергопотребление | Питание от шины интерфейса панели (управление 5 В постоянного тока / 24 В постоянного тока) |
| Тип дисплея | ЖК-панель с 2 строками по 40 символов |
| Интерфейс ввода | Мембранная клавиатура (20 функциональных клавиш F1–F20 с клавишей Shift) |
| Специализированные клавиши | ALARM SIL, ALARM ACK, ALARM RESET, Raise/Lower, Scroll |
| Тип монтажа | Винтовой корпус для панельного монтажа |
| Интерфейсный порт | Кабельная сборка с разъёмом краевого типа |
Скорость обмена по шине объединительной платы и совместимость с прошивкой
323A2374P3 преобразует нажатия клавиш мембранной клавиатуры передней панели в последовательные командные кадры, передаваемые по внутренней интерфейсной шине Mark V. Встроенные драйверы дисплея в режиме реального времени обновляют двухстрочный буквенно-цифровой ЖК-дисплей, отображая системные параметры и диагностические аварийные сигналы без снижения скорости обмена по шине объединительной платы. Внутренние логические схемы обеспечивают строгую совместимость прошивки между узлами стойки управления Mark V, обеспечивая быстрый отклик при опросе для локального ручного управления, отключения звука аварийного сигнала и сброса аварийных сигналов.
Часто задаваемые вопросы
В: Как получить доступ к дополнительным функциям клавиш на передней панели 323A2374P3?
О: Дополнительные функции клавиш F1–F20 активируются нажатием и удержанием специальной клавиши Shift, расположенной в левом нижнем углу мембранной клавиатуры.
В: Как 323A2374P3 подключается электрически к основной панели управления турбиной Mark V?
О: Электрическое подключение осуществляется через многоконтактный жгут проводов, который напрямую подключается к специальному разъёму, расположенному вдоль длинной боковой грани дисплейного модуля.
Рекомендации по монтажу на объекте
- Вырежьте или проверьте размеры выреза в двери шкафа распределительного устройства согласно монтажной схеме панели Mark V.
- Вставьте дисплейный модуль 323A2374P3 через вырез в передней панели, убедившись, что встроенная прокладка рамки плотно прилегает к металлической двери.
- Закрепите модуль, равномерно затянув винты панельного крепления по периметру корпуса.
- Прокладывайте многоконтактный ленточный жгут вдали от высоковольтных линий переменного тока и надёжно подключите его к разъёму краевого типа дисплея.
- Подключите дополнительный провод заземления шкафа к металлической раме, чтобы предотвратить влияние электростатического разряда на логику мембранной клавиатуры.
