Детали продукта

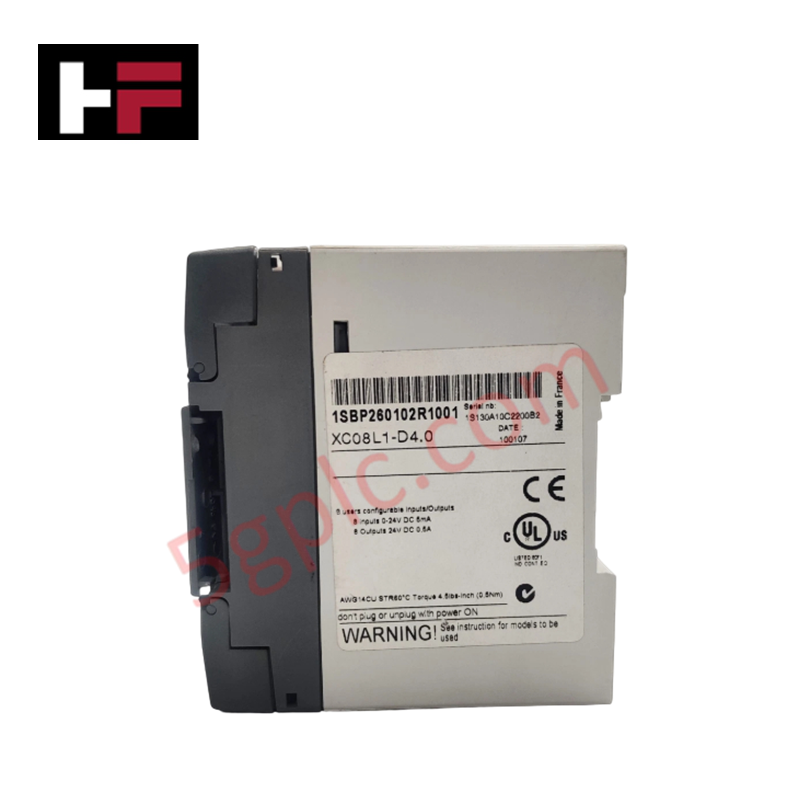

ABB 1SBP260102R1001, также обозначаемый как модуль расширения XC08L1, представляет собой специализированный аппаратный компонент для расширения каналов цифрового ввода-вывода и гальванической развязки сигналов в сетях систем управления ABB.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 1SBP260102R1001 (XC08L1-E4.0) |
| Бренд | ABB |
| Страна происхождения | Германия |
| Вес | 0,19 кг (0,42 фунта) |
| Размеры | 102 мм x 76 мм x 102 мм |
| Рабочая температура | от -25 до 60 °C |
| Электропитание | Внешний источник питания 24 В постоянного тока |
| Цифровые входы | 8 каналов (24 В постоянного тока, номинальный ток 5 мА) |
| Цифровые выходы | 8 каналов (24 В постоянного тока, максимум 0,5 А) |
| Развязка сигналов | Электрическая развязка между каналами |
| Монтаж | Стандартная DIN-рейка 35 мм |
Интеграция в детерминированную сеть и масштабирование плотности ввода-вывода
Модуль расширения 1SBP260102R1001 напрямую подключает 8 дискретных входов и 8 дискретных выходов к основным стойкам контроллера, обеспечивая обратную связь о состоянии в реальном времени в детерминированных сетях Profinet и EtherNet/IP. Высокая скорость обмена по внутренней шине обеспечивает быстрое сканирование сигналов без создания узких мест в логике центрального процессора. Компактное исполнение для монтажа на DIN-рейку позволяет оптимизировать плотность ввода-вывода в ограниченном пространстве шкафов управления, сохраняя полную совместимость с прошивкой при синхронизации конфигурации контроллера.
Часто задаваемые вопросы
В: Можно ли заменять модуль расширения XC08L1 под напряжением, пока базовая стойка управления находится под питанием?
О: Нет, перед подключением или отключением ленточного кабеля шины модуля необходимо отключить питание базового контроллера и внешнего источника 24 В постоянного тока на клеммах.
В: Как управляется питание внутренней шины при подключении нескольких устройств XC08L1 к одному ЦП?
О: Если суммарное потребление тока внутренней шины превышает допустимую мощность источника питания базового устройства, необходимо напрямую подключить к силовым клеммам модуля расширения внешний стабилизированный источник питания 24 В постоянного тока.
В: Защищены ли 8 каналов цифровых выходов от переходных индуктивных перенапряжений?
О: Да, выходные каналы оснащены встроенной схемой подавления на диодах, рассчитанной на скачки напряжения при коммутации индуктивных нагрузок, таких как катушки реле и исполнительные механизмы.
Рекомендации по монтажу на объекте
- Перед монтажом или подключением модуля убедитесь, что основное питание стойки ПЛК и полевых устройств отключено.
- Надёжно защёлкните модуль на стандартной DIN-рейке 35 мм и убедитесь, что заземляющие контакты обеспечивают прочное металлическое соединение.
- Прокладывайте сигнальные провода цифровых входов и выходов 24 В постоянного тока отдельно от высоковольтных линий переменного тока, чтобы предотвратить наводки.
- Затяните винтовые клеммные колодки с рекомендованным моментом, чтобы обеспечить электрический контакт с низким сопротивлением.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
