Детали продукта
Обзор продукта

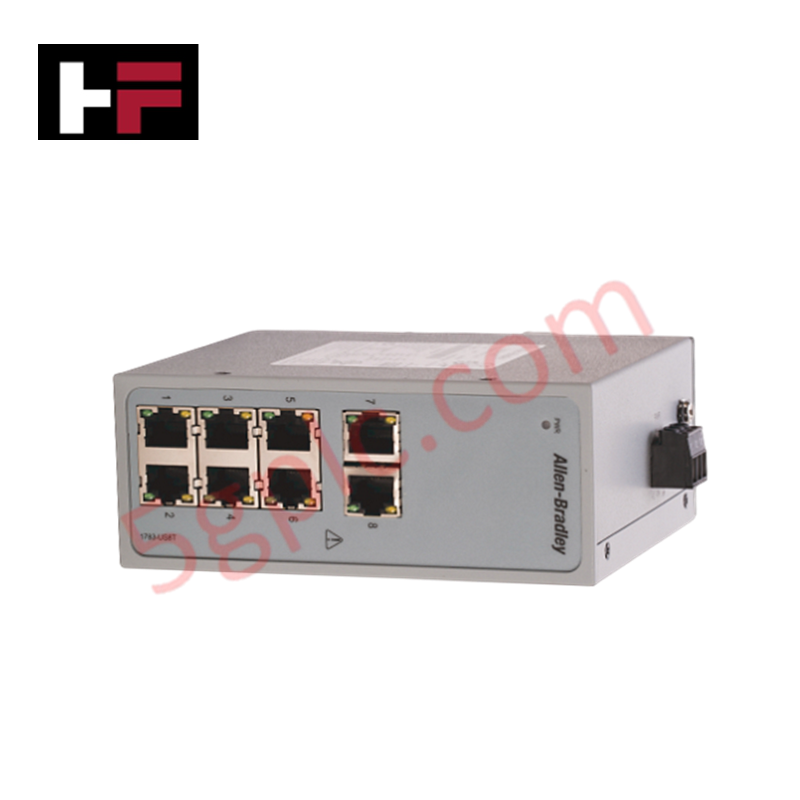

Коммутатор Allen Bradley 1783-US8TG2GX представляет собой высокопроизводительный неуправляемый гигабитный Ethernet-коммутатор из семейства Stratix 2000. Он обеспечивает надежную сетевую основу для промышленных автоматизированных систем, требующих высокой пропускной способности данных и расширения с помощью оптоволокна. Имея в общей сложности 10 портов — 8 выделенных гигабитных медных портов RJ45 и 2 гигабитных слота SFP — этот коммутатор позволяет беспрепятственно интегрировать высокоскоростные локальные устройства и оптоволоконные магистрали на большие расстояния. Его конструкция «подключи и работай» исключает необходимость сложной настройки программного обеспечения, что делает его основным выбором для расширения промышленных сетей управления с минимальным временем установки.
Технические характеристики
| Характеристика | Подробные спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Номер детали | 1783-US8TG2GX |
| Общее количество портов | 10 портов |
| Медные порты | 8 x 10/100/1000 Мбит/с RJ45 |
| Оптоволоконные порты | 2 x гигабитных слота SFP |
| Входное питание (пост. ток) | 12–48 В DC (номинально 24 В) |
| Входное питание (перем. ток) | 18–30 В AC, 50/60 Гц |
| Максимальное потребление энергии | 10 Вт |
| Максимальный пусковой ток | 0,55 А |
| Габариты | 134 x 114,8 x 53,6 мм (5,28 x 4,52 x 2,11 дюйма) |
| Вес | 3,18 кг (7,00 фунтов) |
| Состояние | 100% Новый оригинальный |
Инженерные преимущества
-
Гигабитная производительность для ячеек с интенсивным обменом данными: 1783-US8TG2GX обеспечивает полную гигабитную скорость на всех портах. Это решает проблемы перегрузки сети в современных производственных ячейках, использующих высокоразрешающие системы визуального контроля или высокоскоростное управление движением, которые перегружают стандартные коммутаторы 10/100 Мбит/с.
-
Гибкость двойного SFP-аплинка: Два слота SFP позволяют настраивать оптоволоконные подключения. Инженеры могут выбирать модули SFP для многомодового или одномодового волокна, обеспечивая высокоскоростную передачу данных на несколько километров, преодолевая ограничение медного кабеля в 100 метров.
-
Универсальная совместимость с питанием: Коммутатор поддерживает широкий диапазон входного питания, включая как постоянный ток (12–48 В), так и переменный ток (18–30 В). Такая поддержка нескольких напряжений упрощает проектирование шкафов, поскольку 1783-US8TG2GX интегрируется напрямую в существующую систему питания без необходимости в специальных трансформаторах.
-
Прочный промышленный корпус: В корпусе повышенной прочности весом 7 фунтов устройство выдерживает вибрации и тепловые нагрузки при монтаже на станках или в шкафах. Открытая конструкция обеспечивает естественную конвекционную вентиляцию для поддержания производительности при различных температурах окружающей среды.
-
Упрощённая установка и заземление: Конструкция с клеммной колодкой поддерживает медный провод 14 AWG для заземления, обеспечивая надёжное экранирование от электромагнитных помех. Чёткие требования к моменту затяжки (8,05 дюйм-фунтов для клемм питания) гарантируют надёжные электрические соединения, устойчивые к ослаблению при вибрациях в промышленной среде.
Часто задаваемые вопросы
-
1783-US8TG2GX действительно 100% новый?
Да. Мы поставляем этот коммутатор Stratix в 100% новом состоянии в оригинальной заводской упаковке. Каждое устройство запечатано на заводе для гарантии подлинности и максимальной производительности.
-
Включают ли слоты SFP трансиверы?
Нет. 1783-US8TG2GX предоставляет слоты SFP, но трансиверы необходимо приобретать отдельно. Это позволяет выбрать конкретный тип волокна (одномодовое или многомодовое), соответствующий вашим требованиям по расстоянию и кабельной инфраструктуре.
-
Поддерживает ли этот коммутатор приоритеты EtherNet/IP?
Как неуправляемый коммутатор, 1783-US8TG2GX обеспечивает базовые функции качества обслуживания (QoS) для обработки промышленного трафика, но не позволяет вручную настраивать VLAN или IGMP Snooping. Он отлично подходит для простых высокоскоростных сетей на уровне машин.
-
Как правильно заземлить это устройство?
Необходимо подключить медный провод сечением 2,5 мм² (14 AWG) к клемме заземления с помощью подходящего кольцевого наконечника. Убедитесь, что провод рассчитан на температуру не менее 86°C (187°F) выше температуры окружающей среды для обеспечения долгосрочной электрической безопасности.
