Детали продукта
Обзор продукта

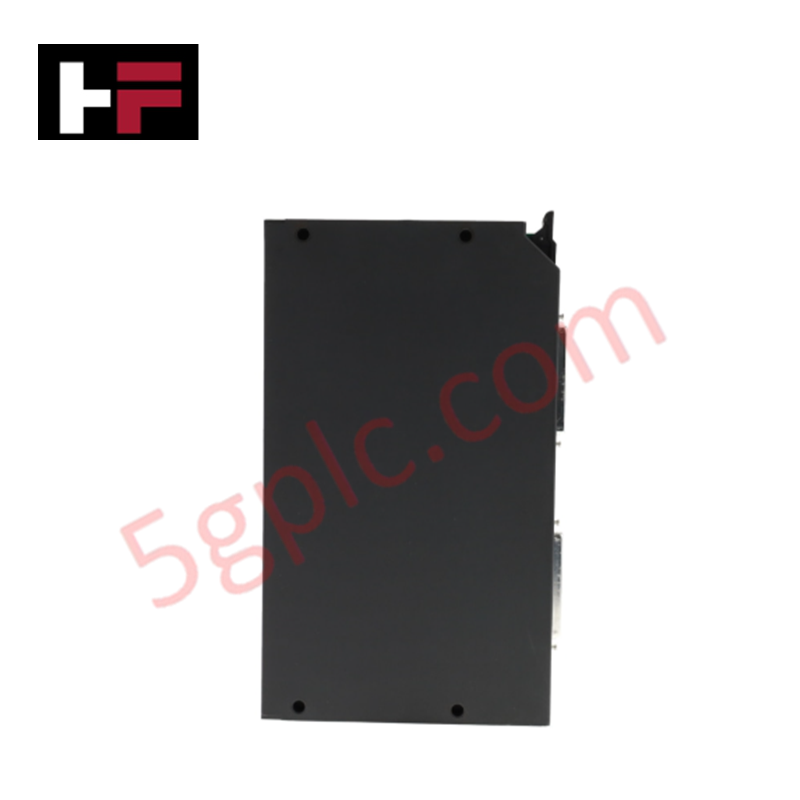

Модуль Allen Bradley 1771-NR представляет собой высокоточный аналоговый входной модуль для датчиков температуры сопротивления (RTD), разработанный для устаревшей архитектуры PLC 5. Он обеспечивает восемь независимых каналов для прямого подключения различных промышленных температурных датчиков без необходимости использования внешних передатчиков сигналов. Преобразуя низкоуровневые сигналы сопротивления в данные в формате BCD или натурального двоичного кода, 1771-NR позволяет процессору PLC 5 в реальном времени контролировать критически важные тепловые параметры. Этот модуль является важным компонентом для высокоточного измерения температуры в химической промышленности, энергетике и пищевом производстве.
Технические характеристики
| Характеристика | Подробные спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Номер детали | 1771-NR |
| Тип модуля | Аналоговый ввод/вывод серии N |
| Количество входов | 8 входов RTD |
| Поддерживаемые типы RTD | Платина 100Ω (385/3916), Никель 120Ω, Медь 10Ω |
| Разрешение входа | 0,03° Цельсия/бит; 0,06° Фаренгейта/бит |
| Диапазон сопротивления | от 1 до 650 Ом |
| Формат данных | BCD (двоично-десятичный код) или натуральный двоичный код |
| Ток шины | 1,5 Ампера |
| Удалённая клеммная панель | 1771-RTP4 |
| Проводящая шина | 1771-WH |
| Состояние | 100% Новый оригинальный |
Преимущества для инженеров
-
Прямое подключение датчиков: 1771-NR устраняет необходимость в дорогих и громоздких температурных передатчиках. Он принимает необработанные сигналы сопротивления от платиновых, никелевых и медных RTD напрямую, снижая общую стоимость материалов (BOM) и упрощая архитектуру электрической цепи.
-
Высокое тепловое разрешение: Этот модуль обеспечивает разрешение 0,03°C на бит. Такой уровень чувствительности позволяет системе PLC 5 обнаруживать незначительные колебания температуры, обеспечивая более точный контроль процесса и предотвращая тепловой разгон в чувствительных химических реакциях.
-
Гибкий формат данных: Аппаратное обеспечение поддерживает как формат BCD, так и натуральный двоичный код. Инженеры могут выбрать формат, соответствующий их существующей логике PLC 5, что упрощает интеграцию программного обеспечения и избегает сложных процедур преобразования данных.
-
Надёжность сигнала: Встроенные задержки сигнала (45-50 мс) фильтруют высокочастотные промышленные помехи. Эта функция гарантирует, что процессор получает стабильные и повторяемые данные о температуре даже при размещении модуля в шкафах рядом с крупными электродвигателями или высоковольтным распределительным оборудованием.
-
Стандартизированная интеграция в стойку: 1771-NR устанавливается в любой стандартный корпус 1771 I/O. Он использует проводящую шину 1771-WH, которая позволяет обслуживающему персоналу заменять модули без отключения полевых проводов, значительно сокращая среднее время ремонта (MTTR).
Часто задаваемые вопросы
-
Этот модуль 1771-NR действительно 100% новый?
Да. Мы поставляем этот модуль 1771-NR в 100% новом, оригинальном заводском состоянии. Несмотря на устаревший статус линии PLC 5, мы предоставляем оригинальное, неиспользованное оборудование для обеспечения максимальной надежности вашей критически важной инфраструктуры.
-
Какие стандарты платиновых RTD поддерживает этот модуль?
1771-NR поддерживает как европейский стандарт (коэффициент 0,00385), так и американский стандарт (коэффициент 0,003916). Необходимо настроить модуль через программное обеспечение PLC для соответствия конкретному типу датчика, установленному на объекте.
-
Нужна ли специальная клеммная панель для плотной проводки?
Да. Для оптимального управления кабелями и экранирования сигналов мы рекомендуем использовать удалённую клеммную панель 1771-RTP4. Это упрощает подключение восьми RTD датчиков к модулю 1771-NR.
-
Может ли 1771-NR контролировать значения сопротивления, отличные от температуры?
Модуль может работать в режиме только Ом с диапазоном от 1 до 650 Ом. Это позволяет ему контролировать потенциометры или другие устройства обратной связи на основе сопротивления наряду со стандартными RTD датчиками.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
