Детали продукта

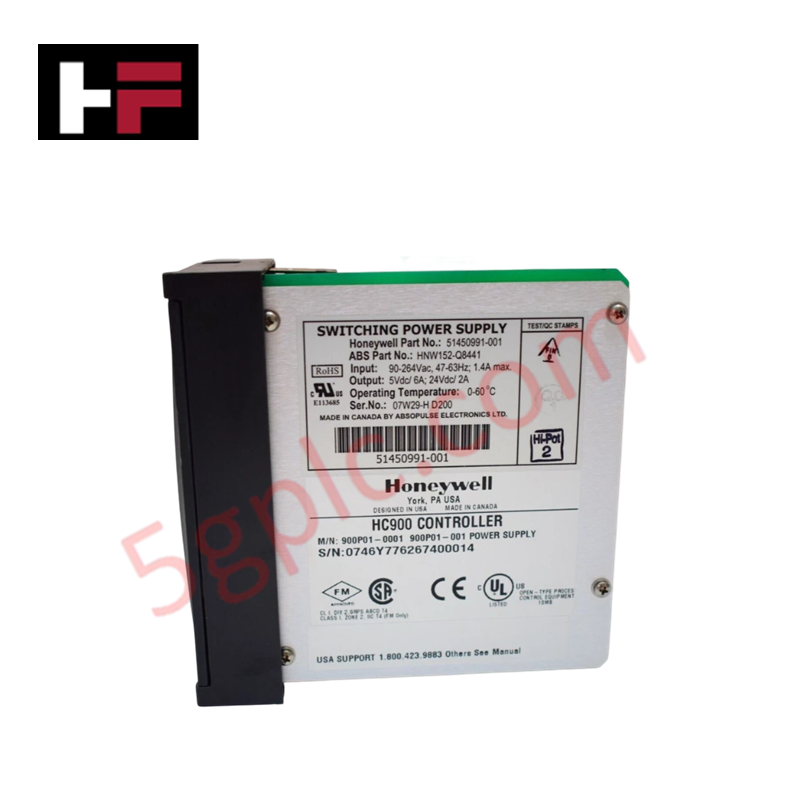

Honeywell 51450991-001, также обозначаемый как импульсный источник питания 51450991-001, представляет собой специализированный аппаратный компонент для непосредственного регулируемого преобразования переменного тока в постоянный внутри монтажных панелей контроллеров Honeywell.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | 51450991-001 |
| Бренд | Honeywell |
| Происхождение | США |
| Вес | 5,0 кг (при транспортировке) |
| Габариты | Стандартный отсек питания шасси контроллера |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | Максимальный входной ток 1,4 A |
| Входное напряжение | 90-264 VAC, 47-63 Hz |
| Выходное напряжение | Двойной выход 5 VDC / 24 VDC |
| Выходной ток | 5 VDC при максимальном токе 6 A, 24 VDC при максимальном токе 2 A |
| Выходная мощность | 58 W общей непрерывной мощности |
Гальваническая развязка каналов и обеспечение питания контуров
Внутренний каскад преобразования энергии оснащён гальванически изолированными обмотками трансформатора, отделяющими основные линии переменного тока от вторичных логических шин. Встроенная межканальная изоляция предотвращает повреждение процессорной логики 5 VDC и контуров полевых передатчиков 24 VDC переходными процессами в линии. Встроенные схемы защиты от перенапряжения и короткого замыкания поддерживают стабильное регулирование выходных параметров при общей непрерывной нагрузке 58 W, обеспечивая питание без пульсаций для соседних контроллеров DCS и модулей ввода-вывода.
Часто задаваемые вопросы
В: Какие электрические характеристики входа поддерживает этот источник питания?
О: Модуль поддерживает широкий диапазон входного переменного напряжения от 90 до 264 VAC при частоте сети от 47 до 63 Hz; максимальный входной ток составляет 1,4 A.
В: Как распределяется непрерывная выходная мощность 58 W между вторичными шинами?
О: Источник питания обеспечивает стабилизированную линию 5 VDC с током до 6 A для внутренней процессорной логики и стабилизированную линию 24 VDC с током до 2 A для питания полевых контуров и вспомогательных устройств.
В: Предназначен ли этот источник питания для горячей замены во время работы?
О: Демонтаж и установку необходимо выполнять в соответствии с инструкциями для шасси контроллера; перед извлечением модуля сетевое напряжение должно быть отключено или переведено на байпас, чтобы предотвратить электрическую дугу между контактами первичной шины.
Рекомендации по установке на объекте
- Перед установкой убедитесь, что главный автоматический выключатель цепи переменного тока, питающей шасси контроллера, заблокирован и обесточен.
- Задвиньте модуль 51450991-001 по направляющим карты в предназначенный отсек питания до надёжной посадки заднего разъёма в монтажной панели.
- Затяните крепёжные винты передней панели, чтобы зафиксировать модуль в шасси и обеспечить непрерывность защитного заземления рамы.
- Перед включением питания проверьте соответствие проводки входной линии переменного тока требованиям и непрерывность заземления.
- Измерьте выходные напряжения в предусмотренных контрольных точках, чтобы подтвердить стабильные уровни 5 VDC и 24 VDC перед подачей питания на последующую логику контроллера.
