Обзор продукта

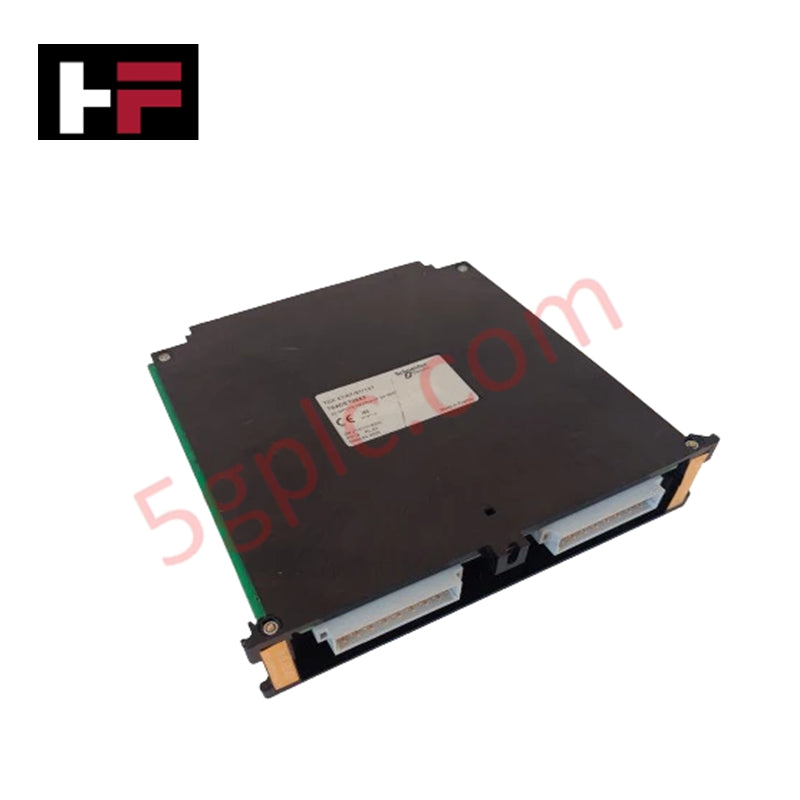

Модуль дискретных выходов Schneider TSXDST2472 — это высокоплотный выходной компонент, разработанный для программируемого логического контроллера (ПЛК) семейства Modicon TSX серии 71. Он обеспечивает 24 твердотельных выхода с положительной логикой, что позволяет эффективно и надежно управлять подключёнными устройствами, такими как реле, электромагниты и индикаторы. TSXDST2472 создан для точного переключения с быстрым временем отклика, низким током утечки и прочной электрической изоляцией, что делает его идеальным для использования в системах промышленной автоматизации и управления станками.
Технические характеристики
-
Производитель Schneider Electric
-
Модель TSXDST2472
-
Тип продукта Модуль дискретных выходов
-
Совместимость с серией ПЛК TSX серии 71
-
Количество выходов 24 твердотельных (транзисторных) выхода
-
Логика выхода Положительная (источник тока)
-
Требование к адресации 1 слово выхода
-
Диапазон выходного напряжения 10–60 В постоянного тока
-
Максимальный ток нагрузки 12 А на модуль (обычно 0,5 А на выход)
-
Возможность выдержки пикового тока 7,5 А в течение 50 секунд
-
Время отклика ≤1 мс
-
Максимальный ток утечки 1 мА при 60 В постоянного тока
-
Изоляция Электрическая изоляция между каналами
-
Защита Встроенная защита от перегрузки и короткого замыкания
-
Тип крепления Крепление на DIN-рейку или панель
-
Габариты Высота 5,0 см × Ширина 19,0 см × Длина 19,5 см
-
Вес 560 г (1,23 фунта)
-
Диапазон рабочих температур 0°C до 60°C
-
Диапазон температур хранения -25°C до 85°C
-
Относительная влажность До 80%, без конденсации
-
Рекомендуемая среда Чистые, закрытые промышленные помещения
Сценарии применения
-
Управление станками и автоматизация движения, требующие высокоскоростных цифровых выходов
-
Производственные линии заводов, где критична надежность переключения сигналов
-
Распределённые системы ввода-вывода ПЛК с использованием модулей TSX серии 71
-
Модернизация промышленного оборудования с применением платформ управления Schneider или Telemecanique
Часто задаваемые вопросы
-
В1: Какой тип выходов используется в модуле TSXDST2472?
О1: Он использует твердотельные транзисторные выходы с положительной логикой, предназначенные для быстрого переключения. -
В2: Подходит ли TSXDST2472 для индуктивных нагрузок?
О2: Да, он может работать как с активными, так и с индуктивными постоянными нагрузками при соблюдении указанных параметров. -
В3: Есть ли в модуле изоляция каналов?
О3: Да, предусмотрена электрическая изоляция между каналами для повышения надежности и защиты сигналов. -
В4: С каким семейством ПЛК совместим этот модуль?
О4: Модуль совместим с платформой ПЛК Schneider Modicon TSX серии 71.
