Детали продукта

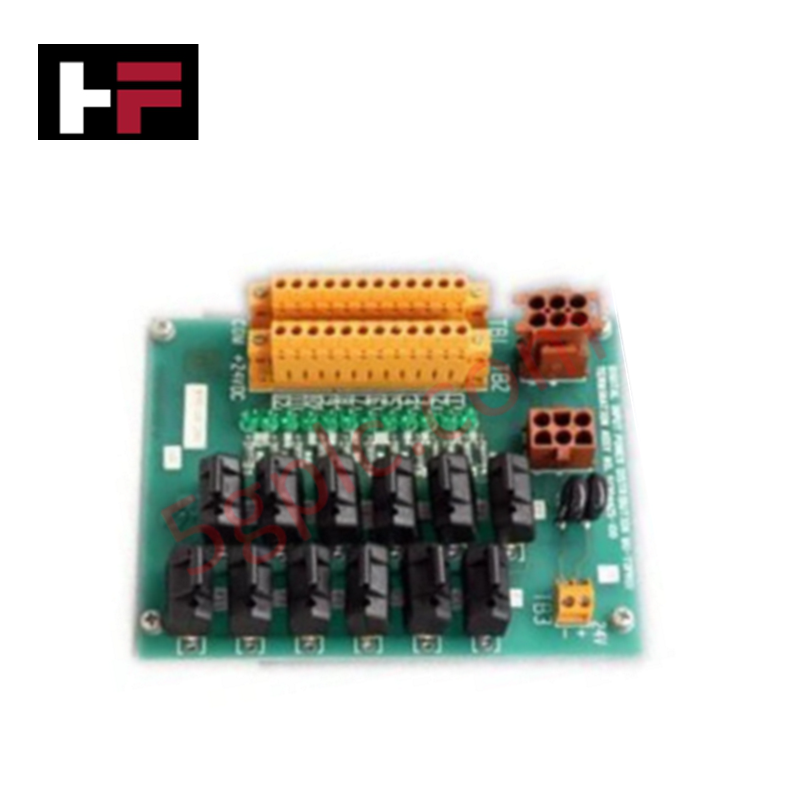

Honeywell 51199406-100, также обозначаемый как подсистема распределения питания 51199406-100, представляет собой специализированный аппаратный компонент для подачи стабилизированного выходного напряжения 24 VDC в распределённых системах управления Honeywell Series C. Он преобразует входное напряжение 100–240 VAC в стабилизированное напряжение шины 24 VDC с током до 15 A для питания последующих контроллеров, модулей ввода-вывода и периферийных устройств системы.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 51199406-100 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 0,56 кг |
| Размеры | 3 см x 31,3 см x 27,8 см |
| Рабочая температура | от -20 до 70 °C |
| Потребляемая мощность | Вход 100–240 VAC (КПД более 90%) |
| Выходное напряжение / ток | Стабилизированные 24 VDC / до 15 A |
| Функции безопасности | Защита от перенапряжения, перегрузки по току и короткого замыкания |
| Совместимость с системами | DCS Honeywell Series C |
Протокол токовой петли 4–20 мА HART и гальваническая развязка питания
51199406-100 оснащён внутренними барьерами гальванической развязки и импульсным стабилизатором, которые подавляют синфазные помехи и предотвращают проникновение пульсаций линии питания в узлы оконечной заделки полевых цепей. Поддержание КПД выше 90% сводит к минимуму рассеивание тепла внутри закрытых шкафов управления. Стабилизированная выходная шина 24 VDC обеспечивает стабильное питание аналоговых цепей ввода и вывода, поддерживающих обмен данными по протоколу токовой петли 4–20 мА HART без ухудшения сигнала.
Часто задаваемые вопросы
В: Поддерживает ли модуль 51199406-100 установку или замену под напряжением в шкафу Series C?
О: Установку или извлечение модуля следует выполнять только после отключения первичного питания переменного тока устройства, за исключением случаев его установки в проверенной конфигурации резервированной шины питания.
В: Как 51199406-100 реагирует на короткое замыкание на выходе?
О: Встроенные защитные цепи автоматически активируют режимы отключения при перегрузке по току и коротком замыкании, предотвращая повреждение внутренних компонентов; после устранения неисправности в полевой цепи выходное питание восстанавливается.
Рекомендации по монтажу на объекте
- Перед подключением силовых проводников к клеммам модуля отключите и заблокируйте входные линии 100–240 VAC.
- Надёжно закрепите модуль массой 0,56 кг в шасси шкафа Series C с помощью стандартных крепёжных элементов, чтобы обеспечить надёжное соединение с корпусом.
- Подключите полевые цепи питания постоянного тока кабелями соответствующего сечения, рассчитанными на максимальную нагрузку 15 A без чрезмерного падения напряжения.
- Перед подачей напряжения на входную линию переменного тока проверьте низкое сопротивление между заземляющей клеммой модуля и главной шиной заземления шкафа.
