Детали продукта

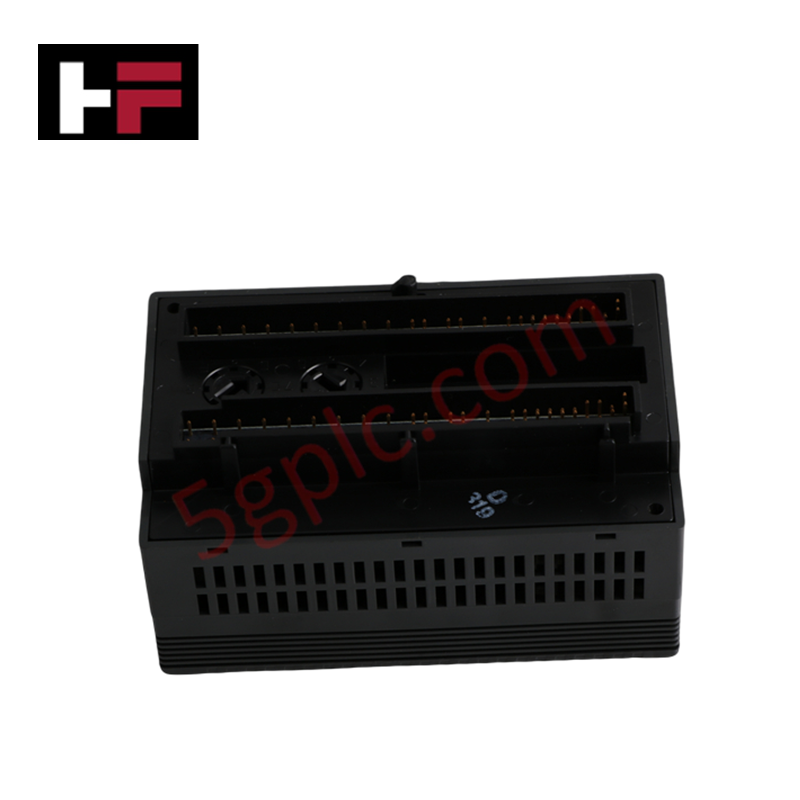

Предназначенный для обработки однотактных сигналов напряжения или тока в управляющих сетях GE VersaMax, GE IC200ALG260C (аналоговый входной модуль IC200ALG260) обеспечивает непосредственное физическое и электрическое сопряжение.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | IC200ALG260C |
| Бренд | GE (GE Fanuc) |
| Страна происхождения | США |
| Рабочая температура | от 0 до +60 °C |
| Потребляемая мощность | Ток по объединительной плате: 125 мА при 5 В постоянного тока |
| Входные каналы | 8 однотактных каналов |
| Типы входных сигналов | Напряжение или ток (униполярный или биполярный сигнал) |
| Разрешение | 12 бит |
| Время отклика | 5,0 мс (время отклика фильтра: 5 мс) |
| Скорость обновления | 0,4 мс |
| Светодиодные индикаторы состояния | OK, INT PWR |
Скорость обмена по шине объединительной платы и масштабирование плотности ввода-вывода
IC200ALG260C напрямую обменивается данными по шине объединительной платы носителя VersaMax, потребляя 125 мА при напряжении 5 В постоянного тока и обеспечивая высокую скорость обмена по шине. Модуль выполняет аналого-цифровое преобразование по 8 однотактным входным каналам с частотой обновления сканирования 0,4 мс, поддерживая маршрутизацию телеметрии динамических полевых устройств к основному центральному процессору.
Полная совместимость с детерминированными сетями Profinet / EtherNet/IP через сетевые интерфейсные модули обеспечивает предсказуемое масштабирование плотности ввода-вывода для нескольких узлов. Встроенная флеш-память сохраняет совместимость с прошивкой, устраняя рассогласование при преобразовании данных и обеспечивая точную диагностику отказов каналов (удержание последнего состояния или значение по умолчанию).
Часто задаваемые вопросы
В: Какой ток потребляет модуль IC200ALG260C от шины 5 В постоянного тока объединительной платы VersaMax?
О: В штатном режиме опроса 8 каналов модуль потребляет от источника питания логики объединительной платы 125 мА при напряжении 5 В постоянного тока.
В: Можно ли устанавливать или извлекать IC200ALG260C под напряжением (выполнять «горячую» замену)?
О: «Горячая» замена разрешена только при использовании активного носителя объединительной платы VersaMax, рассчитанного на установку под напряжением; в противном случае перед извлечением необходимо отключить питание базовой платы.
В: Как модуль обрабатывает отказы сигналов или внутренние сбои питания?
О: Система диагностики обнаруживает потерю внутреннего питания, после чего модуль выполняет заданную пользователем реакцию на неисправность: удерживает последнее действительное значение или устанавливает предварительно заданное состояние.
Рекомендации по монтажу в полевых условиях
- Отключение питания: Перед установкой или снятием модуля с носителя отключите внешний источник питания контура 24 В постоянного тока и питание стойки объединительной платы.
- Защита от электростатического разряда: При работе с платой или настройке DIP-переключателей надевайте заземлённый антистатический браслет, подключённый к металлической раме корпуса.
- Выравнивание с носителем: Совместите ключевые элементы модуля с разъёмом носителя ввода-вывода VersaMax и плотно прижмите модуль до полного срабатывания фиксирующей защёлки.
- Заделка экрана: Подключите экраны кабелей аналоговых сигналов на витой паре к специальным клеммам заземления носителя, чтобы минимизировать наводки в контурах 4–20 мА или цепях напряжения.
- Зазор для полевой проводки: Обеспечьте физическое расстояние не менее 50 мм между низкоуровневой проводкой аналоговых входов и высоковольтными линиями питания переменного тока внутри кабельных каналов шкафа.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
