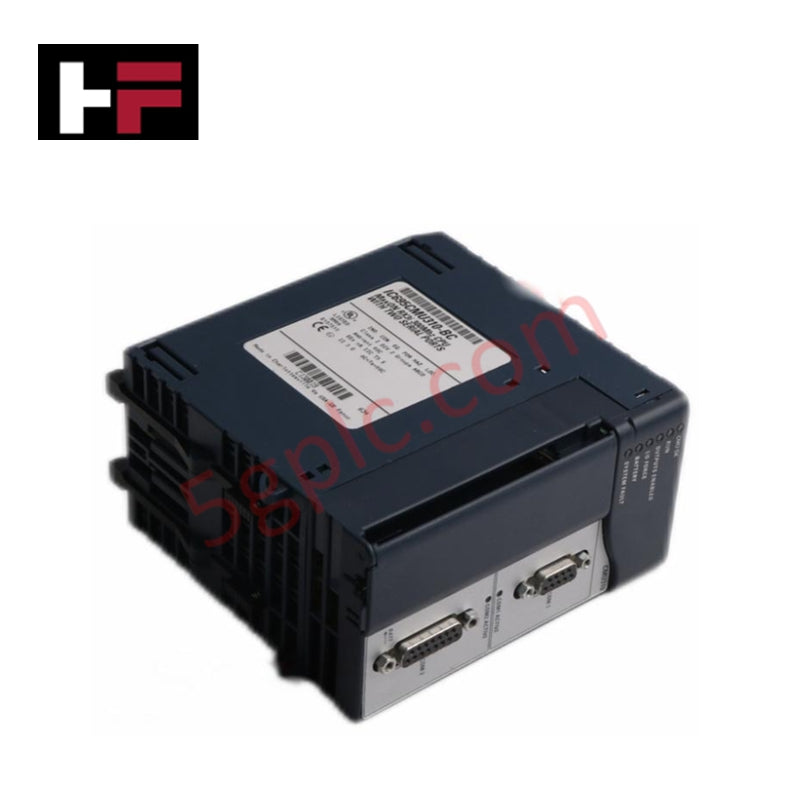

IC695CMU310 RX3i центральный процессор | Модуль процессора GE Fanuc

Обзор

 IC695CMU310 от GE Fanuc — это центральный процессор (ЦП) с одним слотом для серии RX3i. Он обеспечивает высокоскоростное выполнение логических операций, гибкую связь и надёжную память для сложных задач управления и автоматизации. Разработан для универсальной совместимости с шиной, этот процессор поддерживает несколько протоколов и гарантирует надёжную работу в промышленных условиях.

Технические характеристики

• Модель: IC695CMU310

• Тип модуля: Центральный процессор (ЦП)

• Серия: RX3i

• Требуемое количество слотов: 1 (один слот)

• Поддержка шины: Универсальная шина

• Коммуникационные порты:

• 2 изолированных порта: RS-232 и RS-485

• Поддерживаемые протоколы: Modbus RTU Slave, SNP, последовательный ввод-вывод

• Внутренние требования к питанию:

• +5 В постоянного тока: номинально 1,0 А

• +3,3 В постоянного тока: номинально 1,25 А

• Память и хранение данных:

• До 10 МБ оперативной памяти с аккумуляторной поддержкой

• 10 МБ энергонезависимой флеш-памяти

• Настраиваемая: %I/%Q 32 Кбит дискретных, %AI/%AQ до 32 Кслов, символическая память до 10 МБ

• Варианты аккумуляторов:

• Литиевый интеллектуальный аккумулятор RX3i (рекомендуется IC695ACC302)

• Литиевый аккумуляторный блок серии 90-30 (IC693ACC302)

• Интеллектуальная монетная батарея (IC698ACC701)

• Производительность:

• Скорость выполнения логических операций: 0,195 мс на 1000 инструкций (типично)

• Поддержка арифметики с плавающей точкой

• Точность часов:

• Время суток: максимальное отклонение 2 с/сутки

• Прошедшее время: максимальная ошибка 0,0%

• Вместимость программ: До 512 программных блоков, максимум 128 КБ на блок

• Встроенная связь: RS-232, RS-485

• Совместимость с шиной: Поддержка двух шин (RX3i PCI и стиль 90-30)

• Соответствие PCI: Электрическая совместимость со стандартом PCI 2.2

• Рабочая температура: 0°C до 60°C (опционально -40°C до +60°C)

Применение

• Центральный процессор для PAC-систем RX3i в заводской автоматизации

• Поддержка управления в реальном времени распределённым вводом-выводом и сетевыми устройствами

• Подходит для управления технологическими процессами, машинами и инфраструктурой с высокими требованиями надёжности

Часто задаваемые вопросы

• В: Поддерживает ли IC695CMU310 операции с плавающей точкой?
  О: Да, поддерживается арифметика с плавающей точкой для сложных вычислений.

• В: Какие протоколы связи совместимы?
  О: Поддерживает Modbus RTU Slave, SNP, последовательный ввод-вывод, RS-232, RS-485.

• В: Какой объём памяти для пользовательских программ доступен?
  О: До 10 МБ оперативной памяти с аккумуляторной поддержкой и 10 МБ энергонезависимой флеш-памяти.
