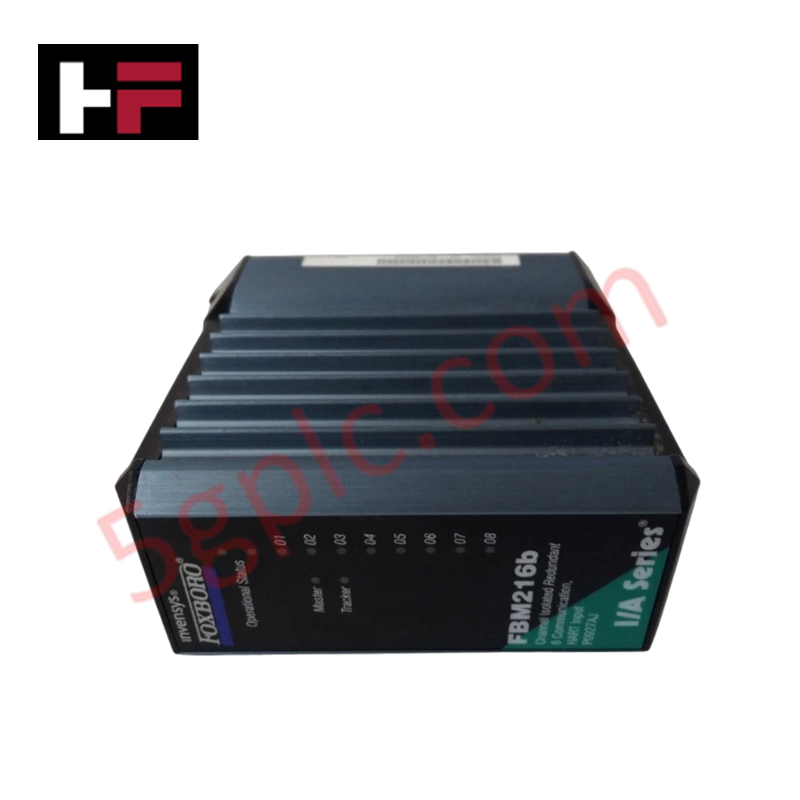

Модуль интерфейса входа с резервированием HART Foxboro FBM216B P0927AJ серии I/A

Обзор продукта

Foxboro FBM216B (P0927AJ) выступает в роли высоконадежного входного интерфейса связи HART для распределённой системы управления (DCS) серии Foxboro I/A. Этот модуль обрабатывает восемь индивидуально изолированных каналов, управляя как стандартными аналоговыми сигналами 4-20 мА, так и цифровыми данными HART с частотной манипуляцией (FSK). Он служит важным мостом для интеллектуальных полевых приборов на нефтеперерабатывающих заводах, химических предприятиях и электростанциях. Мы поставляем это оборудование 100% абсолютно новым и оригинальным, гарантируя, что ваша система управления использует заводские компоненты с максимальным средним временем наработки на отказ (MTBF).

Технические характеристики

Инженерные преимущества

FBM216B P0927AJ решает специфические задачи целостности сигнала и доступности системы благодаря передовым аппаратным решениям:

• Непрерывное резервирование мастер-трекера: модуль использует конфигурацию из двух резервных блоков с общим терминальным узлом. Модуль «Трекер» постоянно контролирует состояние и данные модуля «Мастер». Такая архитектура обеспечивает мгновенное переключение при аппаратной неисправности, предотвращая прерывание процесса.

• Высокая помехозащищённость: с коэффициентом подавления синфазного сигнала более 100 дБ при 50/60 Гц FBM216B фильтрует сильные электрические помехи, характерные для сред с крупными электродвигателями и частотными преобразователями (ЧП). Это гарантирует, что DCS получает чистые и точные аналоговые данные.

• Высокоточное преобразование сигнала: разрешение 15 бит и низкий температурный коэффициент (50 PPM/°C) обеспечивают ультра-стабильные измерения во всём диапазоне рабочих температур. Такая точность минимизирует дрейф сигнала, снижая частоту перекалибровки полевых приборов.

• Усиленная экологическая устойчивость: в отличие от стандартных коммерческих входов/выходов, FBM216B надёжно работает в диапазоне температур от -40°C до +70°C. Он выдерживает вибрации до 7,5 м/с², что позволяет устанавливать его в неклиматизированных шкафах рядом с тяжёлым промышленным оборудованием.

• Изолированная защита полевых цепей: каждый канал оснащён независимой гальванической развязкой. Такая защита предотвращает появление петлей заземления и гарантирует, что высоковольтный импульс на одном полевом контуре не распространяется на остальные семь каналов или систему Fieldbus.

Часто задаваемые вопросы

• Совместим ли FBM216B P0927AJ с существующим Fieldbus серии I/A?

  Да. Модуль работает с резервированным Fieldbus 2 Мбит/с и принимает связь как по пути A, так и по пути B. Он бесшовно интегрируется с существующими процессорами FCM или FCP.

• Требуется ли внешняя калибровка модуля?

  Нет. FBM216B калибруется на заводе по строгим стандартам и запечатывается. Внутренняя 15-битная архитектура поддерживает высокую точность без необходимости ручной настройки в полевых условиях, хотя мы рекомендуем стандартные проверки контура при вводе в эксплуатацию.

• Можно ли использовать этот модуль с передатчиками 4-20 мА без HART?

  Безусловно. FBM216B обрабатывает стандартные сигналы 4-20 мА с той же 15-битной точностью. Если цифровой слой FSK отсутствует, он просто игнорируется, обеспечивая высокоскоростное обновление аналоговых данных (100 мс) для всех каналов.

• Как проверить состояние оборудования?

  Мы гарантируем, что каждый FBM216B является 100% абсолютно новым. Каждое устройство поставляется в оригинальной заводской упаковке Foxboro с неповреждёнными пломбами безопасности, что подтверждает отсутствие термического воздействия или эксплуатации в полевых условиях.
