Детали продукта
Обзор продукта

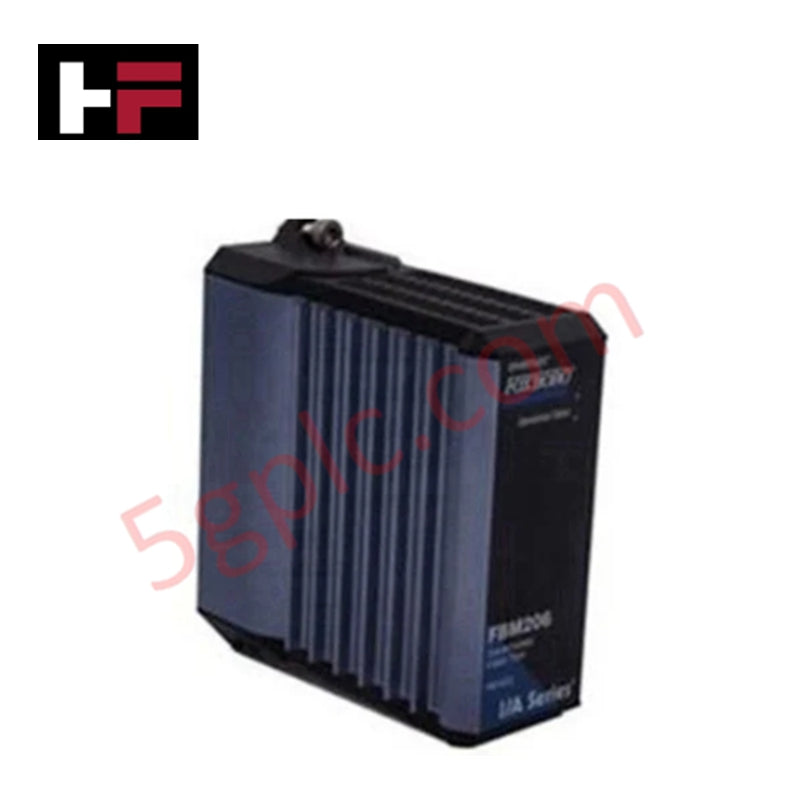

Модуль Foxboro FBM206 (P0916GQ) выполняет функцию интерфейса высокоскоростного сбора импульсов в распределённой системе управления Foxboro I/A Series (DCS). Этот модуль контролирует и обрабатывает частотные сигналы от полевых устройств, таких как расходомеры, тахометры и датчики, генерирующие импульсы. Он преобразует эти входные сигналы в цифровые значения для шины DCS Fieldbus, обеспечивая точные расчёты скорости и суммирования. Мы поставляем этот блок как 100% новый и оригинальный, гарантируя, что ваши промышленные контуры управления получат заводскую точность синхронизации и отсутствие предыдущих электрических нагрузок.
Технические характеристики
| Характеристика | Детали спецификации |
| Производитель | Foxboro (Schneider Electric) |
| Модель / Номер детали | FBM206 / P0916GQ |
| Количество каналов | 8 независимых входных каналов |
| Входная частота | До 25 кГц |
| Диапазон входного сигнала | 0 до 24 В постоянного тока |
| Входное сопротивление | 100 кОм |
| Точность | ±0,5% от полного масштаба |
| Разрешающая способность | 0,1% от полного масштаба |
| Диапазон выходного сигнала | 4 до 20 мА постоянного тока (внутренняя обработка) |
| Выходное сопротивление | 250 Ом |
| Рабочая температура | -40 до 85°C |
| Габариты | 4,5 см x 11,5 см x 11 см |
| Вес | 0,3 кг |
Инженерные преимущества
FBM206 P0916GQ решает критические задачи сбора сигналов и работы в сложных условиях в высокотехнологичных промышленных отраслях:
-
Возможность захвата высокочастотных сигналов: модуль обрабатывает сигналы до 25 кГц, что позволяет DCS контролировать высокоскоростные турбины и расходомеры с ультратонким разрешением. Такой высокий предел выборки предотвращает потерю данных при быстром изменении технологических параметров.
-
Широкий температурный диапазон: в отличие от стандартного входного/выходного оборудования, FBM206 работает в диапазоне от -40 до 85°C. Такая промышленная защита позволяет устанавливать модуль в удалённых шкафах коммутации, подверженных сильным сезонным колебаниям температуры, без необходимости специализированного климат-контроля.
-
Высокое входное сопротивление: 100 кОм минимизирует нагрузку на цепь полевого передатчика. Это обеспечивает сохранность формы импульса на длинных кабельных линиях, снижая риск ослабления сигнала или ложных срабатываний.
-
Точная масштабируемость сигнала: точность ±0,5% в сочетании с разрешением 0,1% обеспечивает надёжные данные для учёта передачи и высокоточного химического дозирования. Внутренняя схема эффективно подавляет электромагнитные помехи (EMI), характерные для среды с тяжёлым оборудованием.
-
Энергоэффективность: потребляя всего 50 мА при 24 В постоянного тока, модуль сохраняет низкий тепловой след. Такая энергоэффективность позволяет размещать больше модулей на базовой плате без превышения тепловых лимитов шкафа.
Часто задаваемые вопросы
-
Поддерживает ли FBM206 P0916GQ горячую замену?
Да. Архитектура серии Foxboro 200 позволяет снимать и устанавливать FBM206 без прерывания питания или связи с другими модулями на той же базовой плате. Система автоматически повторно синхронизируется с новым модулем после установки.
-
С какими типами полевых датчиков совместим этот модуль?
FBM206 работает с любыми полевыми устройствами, генерирующими импульсы постоянного тока или частотные сигналы в диапазоне 0–24 В постоянного тока, включая магнитные датчики, сухие контакты и активные электронные передатчики.
-
Как обеспечить чистоту импульсных сигналов в условиях электрических помех?
FBM206 оснащён внутренними фильтрами и высокой помехоустойчивостью к синфазным помехам. Для оптимального результата рекомендуем использовать экранированные витые пары и правильно устанавливать модуль на заземлённую базовую плату.
-
Это восстановленный или бывший в употреблении модуль?
Нет. Мы гарантируем, что этот модуль 100% новый. Он поставляется в оригинальной заводской упаковке с неповреждёнными пломбами, что подтверждает отсутствие предыдущей эксплуатации и тепловых нагрузок.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
