Детали продукта

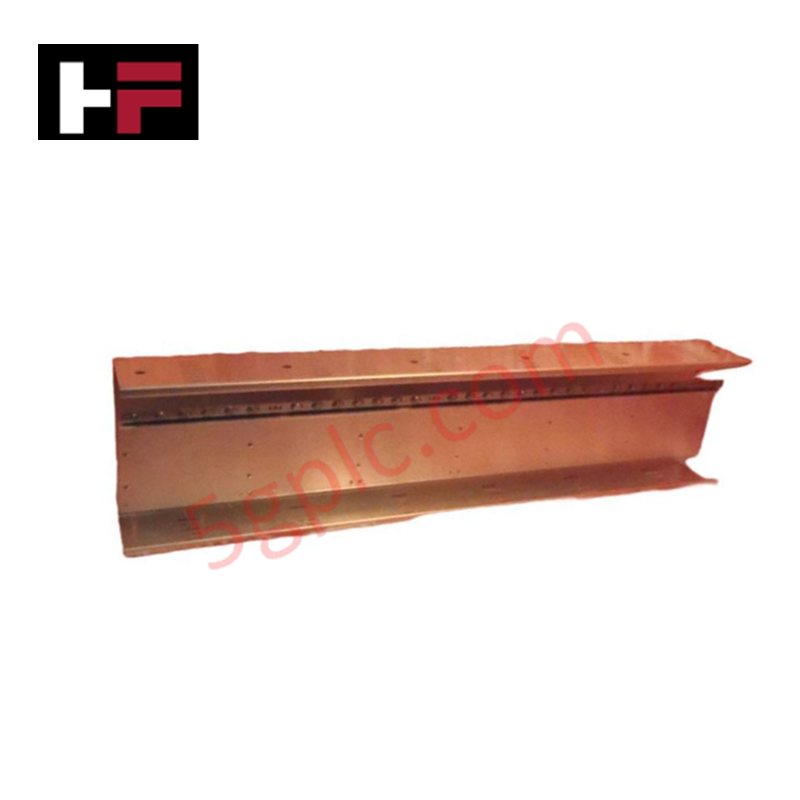

Honeywell 51196094-100, также обозначаемый как монтажный канал сборки оконечной заделки полевых цепей 51196094-100, представляет собой специализированный аппаратный компонент для физического монтажа, заземления шасси и оконцевания экранирующих проводов внутри шкафов Honeywell DCS. Он обеспечивает жёсткое механическое выравнивание и низкоимпедансные пути заземления для высокоплотных сборок оконечной заделки полевых цепей (FTA) с помощью встроенной шины заземления экрана.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | 51196094-100 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 4,08 кг (9,00 фунта) |
| Габариты | Стандартная спецификация каркаса шкафа |
| Рабочая температура | от -20 до 70 °C |
| Потребляемая мощность | Пассивный компонент (0 W) |
| Тип компонента | Монтажный канал FTA со шиной заземления экрана |
| Интерфейс заземления | Встроенная медная шина заземления экрана |
| Совместимость с системой | Высокоплотные шкафы FTA Honeywell |
Протокол контура 4–20 мА HART и подавление шумов шиной заземления
Монтажный канал 51196094-100 оснащён сплошной медной шиной заземления экрана, расположенной непосредственно рядом с монтажной направляющей клеммной колодки. Такое физическое расположение позволяет подключать экраны кабелей полевых приборов к единой эквипотенциальной точке. Благодаря снижению шумовой связи и устранению контуров разности потенциалов заземления в полевой проводке сборка предотвращает высокочастотные помехи, способные искажать обмен данными по протоколу контура 4–20 мА HART между полевыми преобразователями и блоками обработки ввода-вывода.
Часто задаваемые вопросы
В: Требуются ли для сборки 51196094-100 отдельные изолирующие перемычки для шин заземления приборов?
О: Встроенная шина заземления экрана обеспечивает выделенное подключение заземления; электрическая изоляция между защитным заземлением и заземлением приборов зависит от конфигурации перемычек заземления задней панели шкафа.
В: Какую физическую нагрузку по весу может выдерживать канал 51196094-100 внутри панели?
О: Стальная конструкция канала рассчитана на поддержку полного вертикального ряда полностью укомплектованных высокоплотных сборок оконечной заделки полевых цепей (FTA) и соответствующих тяжёлых жгутов полевой проводки без конструкционного прогиба.
Рекомендации по монтажу в полевых условиях
- Установите сборку канала вертикально или горизонтально на каркас шкафа с помощью стандартных самонарезающих винтов для шкафов.
- Обеспечьте непосредственный контакт металла с металлом между поверхностью монтажного канала и рамой защитного заземления шкафа для обеспечения непрерывности конструкционного заземления.
- Подключите экраны всех входящих кабелей полевых цепей непосредственно к встроенной шине заземления экрана, оставляя открытые участки дренажного провода экрана длиной менее 25 мм.
- Перед подключением активных сигнальных контуров с помощью низкоомного омметра проверьте низкое сопротивление (менее 1 Ом) между шиной заземления экрана и главной шиной защитного заземления шкафа.
