Детали продукта
Обзор продукта

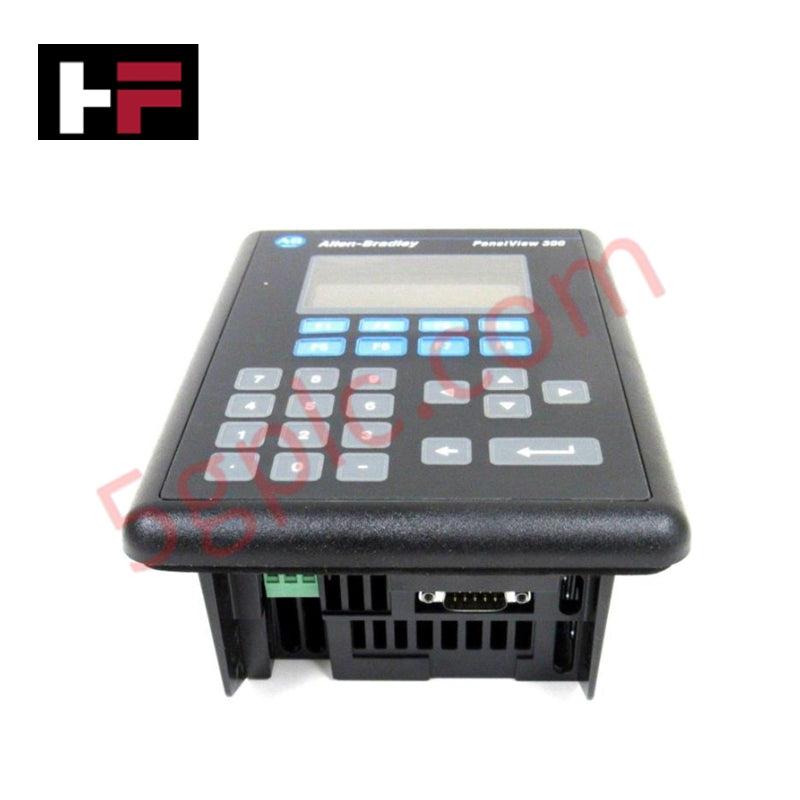

Allen Bradley 2711-K3A10L1 представляет собой компактный и прочный человеко-машинный интерфейс (HMI) из серии PanelView 300 Standard. Он обеспечивает специализированный интерфейс для управления на уровне машины, используя монохромный трансфлективный ЖК-дисплей, который гарантирует высокую видимость даже при различных условиях освещения. Этот терминал интегрируется напрямую в сети DeviceNet, обеспечивая эффективный обмен данными с программируемыми контроллерами. Мы предлагаем этот блок как 100% новый и оригинальный, предоставляя критически важное решение для замены и поддержки устаревших систем с заводским сертифицированным оборудованием.
Технические характеристики
2711-K3A10L1 обеспечивает надежную работу благодаря следующим аппаратным параметрам:
| Характеристика | Спецификация |
| Производитель | Allen Bradley |
| Линейка продукта | PanelView 300 |
| Тип дисплея | Монохромный трансфлективный ЖК |
| Подсветка | Светодиодная, срок службы 100 000 часов |
| Разрешение | 128 x 64 пикселя |
| Тип ввода | Тактовая клавиатура (F1–F8, цифровая, курсорная) |
| Связь | DeviceNet и RS-232 (порт принтера) |
| Память | 240 КБ энергонезависимой памяти (объекты/текст/битмапы) |
| Входное напряжение | 24 В постоянного тока (диапазон 18–32 В DC) |
| Класс защиты корпуса | NEMA 4X (для помещений), 12, 13; IP65 |
| Вес | 1,50 фунта (0,68 кг) |
Инженерные преимущества
2711-K3A10L1 решает конкретные технические задачи в суровых промышленных условиях:
-
Длительный срок службы подсветки: Светодиодная подсветка с ресурсом 100 000 часов превосходит стандартные CCFL-лампы. Это обеспечивает яркость и читаемость дисплея более десяти лет непрерывной работы, значительно сокращая интервалы технического обслуживания.
-
Тактильная обратная связь для работы в перчатках: Клавиши с куполообразной формой из нержавеющей стали обеспечивают четкую тактильную отдачу. Такая конструкция позволяет операторам точно управлять меню и вводить числовые данные, даже когда они носят тяжелые промышленные перчатки — ограничение, характерное для сенсорных экранов.
-
Надежная защита от внешних воздействий: Передняя панель с классами защиты NEMA 4X и IP65 устойчива к мойке под высоким давлением, воздействию масла и коррозионных загрязнений. Это позволяет устанавливать устройство в пищевой промышленности или на металлообрабатывающих предприятиях, где присутствуют загрязнители.
-
Встроенная диагностика сети: Два индикатора состояния (зеленый для COMM, красный для Fault) обеспечивают мгновенное визуальное подтверждение состояния сети. Инженеры могут быстро выявлять проблемы с подключением без необходимости вмешательства в магистраль DeviceNet.
Часто задаваемые вопросы
-
Как подключить этот терминал к ПК для программирования?
Вам потребуется коммуникационный кабель 1761-CBL-PM02 и программное обеспечение PanelBuilder32. Хотя устройство общается через DeviceNet на производстве, порт RS-232 используется для локальной настройки и загрузки приложений.
-
Можно ли заменить этим устройством старую модель 2711-K3A5L1 (DH-485)?
Физически устройства подходят для одного и того же выреза в панели. Однако, поскольку 2711-K3A10L1 использует протокол DeviceNet, необходимо обновить архитектуру сети и логику связи ПЛК для перехода с DH-485 на DeviceNet.
-
В чем особенность «трансфлективного» дисплея?
Трансфлективная технология использует как подсветку, так и окружающий свет. В ярких условиях дисплей отражает внешний свет для повышения контрастности, а в темных помещениях светодиодная подсветка обеспечивает необходимое освещение. Это предотвращает эффект «выцветания», характерный для обычных ЖК-дисплеев.
-
Ограничивает ли память в 240 КБ сложность экранов?
Память предназначена для хранения объектов приложения, текста и битмапов. Используя простую векторную графику вместо высокоразрешенных битмапов, вы можете максимально эффективно использовать это пространство для поддержки десятков функциональных экранов управления и сводок тревог.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
