Детали продукта
Обзор продукта

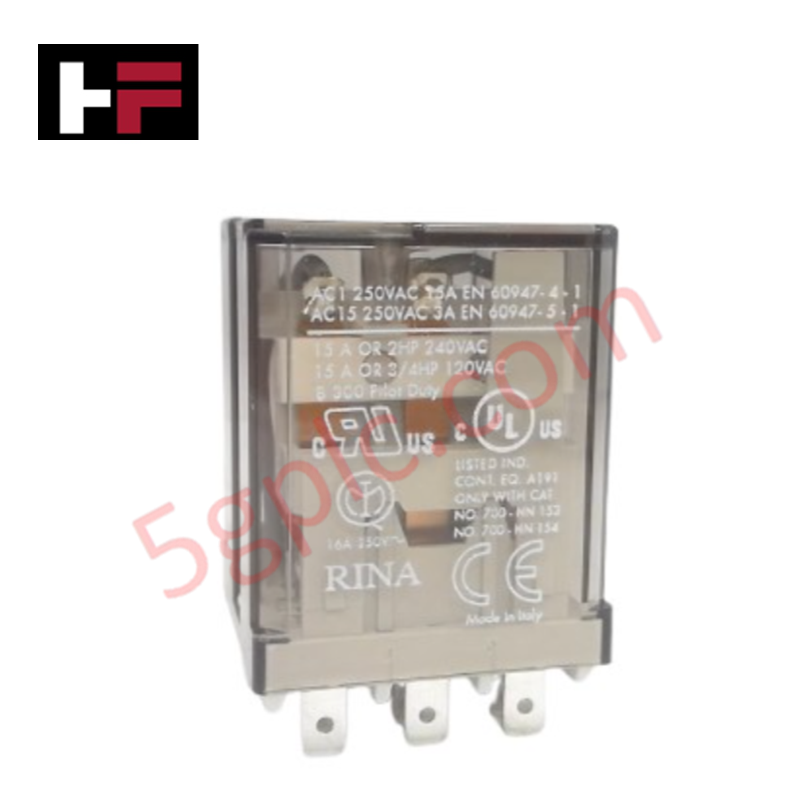

Allen Bradley 700-HB33A1 является высокоемким коммутационным решением для промышленных панелей управления, требующих управления несколькими цепями. Этот 3-полюсный (3PDT) реле рассчитан на нагрузку до 15 Ампер и управляется стандартным управляющим сигналом 120 В переменного тока. Мы поставляем этот блок как 100% новый оригинальный заводской продукт, обеспечивающий максимальную электрическую производительность и механическую долговечность в критически важных автоматизированных цепях.
Технические характеристики
700-HB33A1 использует квадратное основание и лезвийную конструкцию для максимального контакта поверхности и электрической проводимости.
| Характеристика | Спецификация |
| Производитель | Allen Bradley (Rockwell Automation) |
| Модель | 700-HB33A1 |
| Конфигурация контактов | 3PDT (3 Form C) |
| Напряжение катушки | 120 В переменного тока (50/60 Гц) |
| Ток контактов | 15 Ампер |
| Тип клемм | Лезвийные клеммы |
| Тип основания | Квадратное основание |
| Визуальные индикаторы | Светодиодный индикатор и механический флажок |
| Частота | 50/60 Гц |
| Вес | 0,20 фунта (0,09 кг) |
Преимущества конструкции
-
Управление цепями высокой плотности: Конфигурация 3PDT (3-полюсный, двойной переключатель) позволяет одному управляющему сигналу одновременно переключать три независимые нагрузки. Это уменьшает количество реле в панели, экономит место на DIN-рейке и упрощает общую проводку.
-
Двойная диагностика состояния: 700-HB33A1 оснащён как светодиодным индикатором, так и механическим флажком. Эти функции позволяют техникам мгновенно проверить наличие питания катушки и положение контактов, значительно ускоряя поиск неисправностей при вводе в эксплуатацию или простоях системы.
-
Высокая нагрузочная способность: Реле рассчитано на 15 Ампер, что значительно выше стандартных 5А или 10А управляющих реле. Надёжные лезвийные клеммы обеспечивают большую площадь для рассеивания тепла, предотвращая перегрев клемм при длительной работе под высокой нагрузкой.
-
Надёжное механическое крепление: Квадратное основание обеспечивает лучшую механическую устойчивость по сравнению с круглыми реле с штырьковыми клеммами. При установке в совместимые гнёзда Allen Bradley серии 700-HN лезвийные клеммы оказывают постоянное пружинное давление, предотвращая мерцание сигнала в условиях высокой вибрации, например, на штамповочных или тяжёлых сборочных линиях.
Часто задаваемые вопросы
-
В чём основное отличие серий 700-HB и 700-HA?
Серия 700-HB (например, 700-HB33A1) использует квадратное основание с лезвийными клеммами, тогда как серия 700-HA имеет круглое основание с штырьковыми клеммами. Серия 700-HB обычно поддерживает более высокий ток (15А) по сравнению со стандартными 10А, часто встречающимися в серии 700-HA.
-
Требуется ли для установки этого реле специальное гнездо?
Да. 700-HB33A1 необходимо устанавливать в совместимое гнездо с квадратным основанием, например, серии Allen Bradley 700-HN153 или 700-HN154. Убедитесь, что номинал тока гнезда соответствует или превышает 15А реле.
-
Как катушка 120 В переменного тока справляется с изменениями частоты?
Катушка с двойным номиналом 50/60 Гц позволяет реле работать по всему миру. Она обеспечивает стабильное время срабатывания и отпускания независимо от того, работает ли местная электросеть на 50 Гц или 60 Гц, гарантируя предсказуемое время в вашей логике управления.
-
Могу ли я заменить 2-полюсное реле этим 3-полюсным?
Да, при условии, что гнездо поддерживает 3-полюсную конфигурацию. Использование 3-полюсного реле вместо 2-полюсного даёт дополнительный набор неиспользуемых контактов, которые инженеры часто применяют для будущего расширения цепей или локальной сигнализации.
