Детали продукта
Обзор продукта

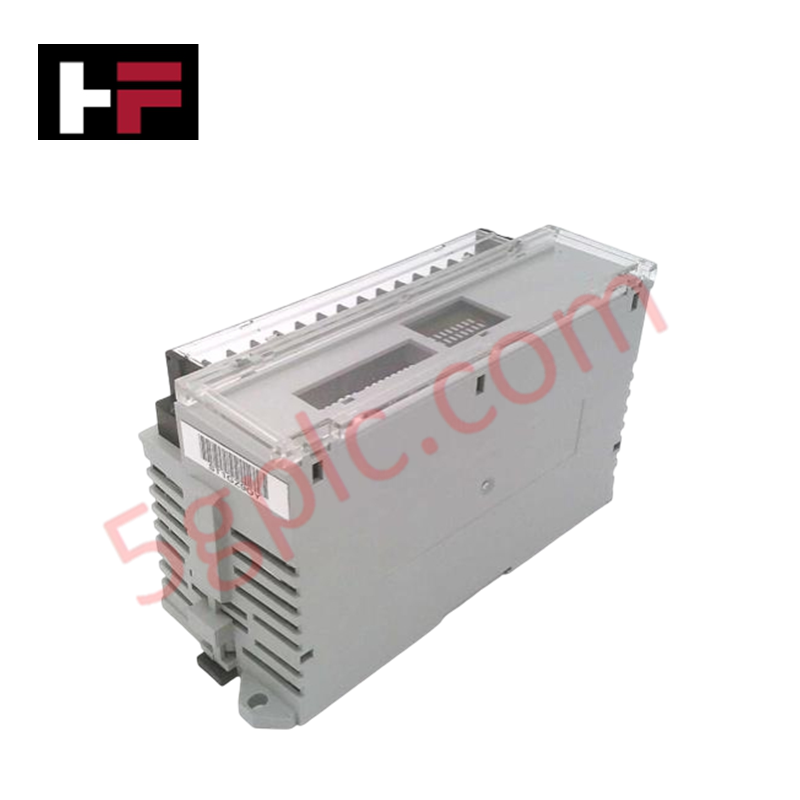

Allen Bradley 1791-OB16 является автономным интерфейсом цифрового выхода высокой плотности для распределённых систем управления. Этот модуль блоков ввода/вывода с питанием 24 В постоянного тока управляет шестнадцатью независимыми выходами, обеспечивая эффективное управление соленоидами, приводами и пускателями двигателей без необходимости использования традиционного шасси ввода/вывода. Мы поставляем этот блок как 100% абсолютно новый оригинальный товар, гарантируя заводские характеристики для расширений сети Remote I/O (RIO) предыдущих поколений.
Технические характеристики
1791-OB16 обеспечивает высокоскоростное переключение в прочном автономном корпусе.
| Характеристика | Спецификация |
| Производитель | Allen Bradley (Rockwell Automation) |
| Тип выхода | Цифровой выход 24 В постоянного тока (Источник) |
| Количество выходов | 16 выходов |
| Диапазон выходного напряжения | 10–30 В постоянного тока |
| Внешнее питание постоянным током | 19,2–30 В постоянного тока |
| Номинальное напряжение | 24 В постоянного тока |
| Максимальный выходной ток | 500 мА (вертикально) / 250 мА (горизонтально) |
| Изоляционное напряжение | 500 В переменного тока (тестировано) |
| Связь | Универсальный Remote I/O (RIO) |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Вес | 1,19 фунта (0,54 кг) |
Преимущества для инженеров
-
Компактный автономный дизайн: 1791-OB16 объединяет сетевой адаптер и интерфейс ввода/вывода в одном компактном блоке. Это устраняет необходимость в отдельном источнике питания и шасси, значительно сокращая глубину корпуса и длину DIN-рейки в удалённых терминальных блоках.
-
Гибкость теплового управления: Модуль поддерживает как вертикальный, так и горизонтальный монтаж. Изменяя ориентацию установки, инженеры могут оптимизировать воздушный поток внутри шкафа. Вертикальный монтаж позволяет увеличить плотность тока (500 мА на выход), максимально используя нагрузочную способность модуля.
-
Высококачественная изоляция сигнала: Встроенная изоляция 500 В переменного тока защищает внутреннюю логику связи RIO от скачков напряжения и петлей заземления на стороне поля. Этот аппаратный барьер гарантирует, что электрические помехи в цепи нагрузки 24 В постоянного тока не нарушают передачу данных обратно к контроллерам PLC-5 или SLC 500.
-
Низкие утечки и высокая точность: Максимальный ток утечки в выключенном состоянии всего 0,5 мА предотвращает «призрачное» срабатывание чувствительных полевых устройств. Это обеспечивает надёжное отключение индикаторов с низким током и реле с высоким сопротивлением при команде «ВЫКЛ» от ПЛК.
Часто задаваемые вопросы
-
Можно ли использовать 1791-OB16 с процессорами SLC 500 или PLC-5?
Да. 1791-OB16 работает по протоколу Universal Remote I/O (RIO). Любой контроллер с портом сканера RIO (например, PLC-5 или SLC 5/02 с модулем 1747-SN) может адресовать этот блок как стандартный удалённый модуль ввода/вывода.
-
Влияет ли ориентация монтажа на номинальный выходной ток?
Да. Эффективность отвода тепла зависит от ориентации. Вертикальный монтаж поддерживает до 500 мА на выход, а горизонтальный ограничивает ток до 250 мА на выход, чтобы избежать перегрева внутри модуля. Всегда рассчитывайте тепловой баланс с учётом предполагаемой позиции установки.
-
Для чего требуется внешнее питание постоянным током?
Внешнее питание 19,2–30 В постоянного тока обеспечивает работу выходной схемы и необходимое напряжение для полевых устройств. Связь (RIO) требует стабильного питания, чтобы модуль оставался видимым в сети и поддерживал свои выходные состояния.
-
Как установить адрес модуля в сети RIO?
Адрес станции RIO и скорость передачи настраиваются с помощью внутренних DIP-переключателей. Поскольку это 100% абсолютно новый оригинальный блок, он поставляется с заводскими настройками по умолчанию; перед подачей питания необходимо установить переключатели в соответствии с конфигурацией вашей сети.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
