Детали продукта
Обзор продукта

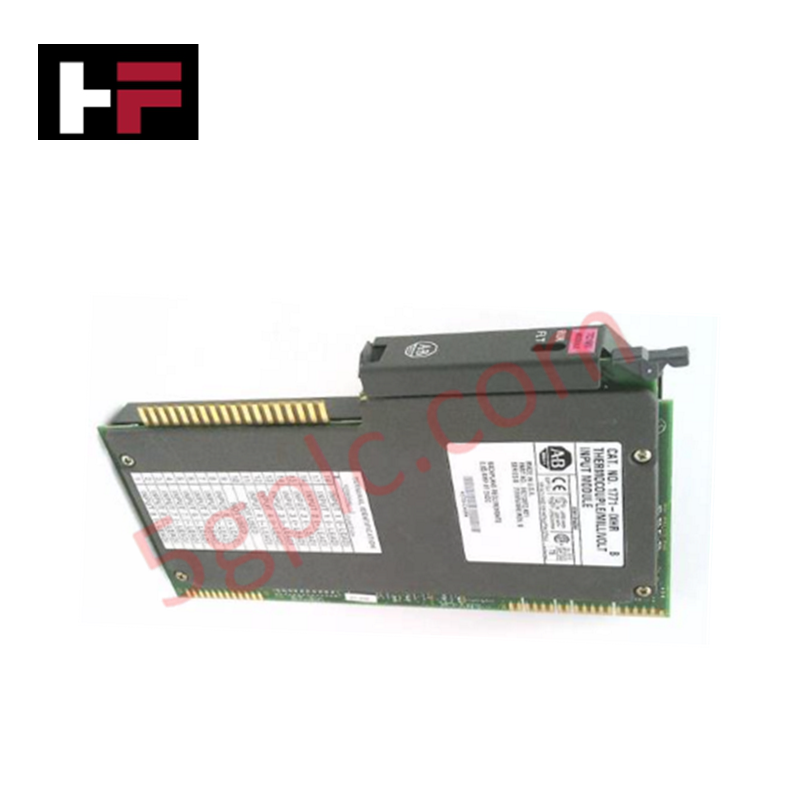

Allen Bradley 1771-IXHR обеспечивает высокоточное измерение температуры и милливольт для устаревших систем управления PLC-5. Этот модуль напрямую взаимодействует с различными типами термопар и милливольтовыми источниками, преобразуя низкоуровневые аналоговые сигналы в цифровые данные с высоким разрешением. Мы поставляем этот блок как 100% новый оригинальный товар с заводским конформным покрытием для обеспечения долгосрочной стабильности в коррозионно-активных или влажных промышленных условиях.
Технические характеристики
1771-IXHR использует высокоскоростной интерфейс шины для точной передачи тепловых данных по восьми каналам.
| Характеристика | Спецификация |
| Производитель | Allen Bradley (Rockwell Automation) |
| Тип модуля | Вход для термопар / милливольт с высоким разрешением |
| Количество входов | 8 плавающих дифференциальных каналов |
| Разрешение | 15 бит + знак (1,0°C или 1,0°F на бит) |
| Скорость обновления канала | 25 мс для всех 8 каналов |
| Диапазон напряжения | $\pm$99,99 мВ |
| Типы термопар | Тип B, E, J, K, R, S, T |
| Формат данных | Естественный двоичный код |
| Ток шины | 750 мА |
| Проводка | 1771-WH |
| Защитное покрытие | Конформное покрытие |
| Крепление | Установка в стойку (универсальный корпус 1771) |
Преимущества для инженеров
-
Сверхбыстрый тепловой отклик: с частотой обновления каналов 25 мс для всех восьми входов 1771-IXHR фиксирует быстрые колебания температуры, которые стандартные аналоговые модули могут пропустить. Такая скорость позволяет точнее настраивать PID-регуляторы в процессах высокоточного термообработки и химических реакций.
-
Плавающие дифференциальные входы: модуль использует восемь плавающих дифференциальных входов для подавления помех общего режима. Такая архитектура предотвращает появление петлей заземления и электрических помех, искажая чувствительные милливольтовые сигналы даже в условиях интенсивного переключения двигателей или высокочастотной индукции.
-
Коррозионная стойкость: заводское конформное покрытие защищает внутренние цепи от загрязнений воздуха, влаги и химических паров. Такое усиление оборудования делает 1771-IXHR идеальным выбором для очистных сооружений, нефтегазовой отрасли и целлюлозно-бумажного производства.
-
Высокоточная точность: разрешение 15 бит плюс знак обеспечивает точное преобразование данных с шагом 1,0 градус на бит. Такая детализация позволяет процессору PLC-5 выполнять тонкие регулировки соотношения топлива и воздуха или клапанов охлаждения, максимизируя энергоэффективность и стабильность продукции.
Часто задаваемые вопросы
-
Какие типы термопар поддерживает 1771-IXHR?
Модуль поддерживает широкий спектр промышленных стандартов, включая термопары типов B, E, J, K, R, S и T. Также он принимает прямые сигналы $\pm$99,99 мВ для нестандартных измерительных задач.
-
Требуется ли внешнее питание для полевой стороны модуля?
Нет. 1771-IXHR получает необходимый ток 750 мА непосредственно от шины 1771, что снижает сложность проводки и экономит место в удалённом корпусе или локальной стойке.
-
Можно ли менять модуль на горячую во время работы?
Хотя корпус 1771 поддерживает «снятие и установку под напряжением» (RIUP), необходимо соблюдать осторожность, чтобы избежать сбоев системы. Всегда проверяйте, что ваша программа PLC-5 корректно обрабатывает ошибки ввода-вывода перед снятием модуля с работающей шины.
-
Почему стоит выбрать версию "IXHR" вместо стандартных модулей термопар?
Версия "IXHR" предлагает значительно более высокое разрешение (15 бит) и более быструю скорость обновления по сравнению со стандартными модулями 1771-IX. Кроме того, стандартное конформное покрытие обеспечивает дополнительную защиту для устаревших систем, работающих в суровых или стареющих условиях.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
