Детали продукта
Обзор продукта

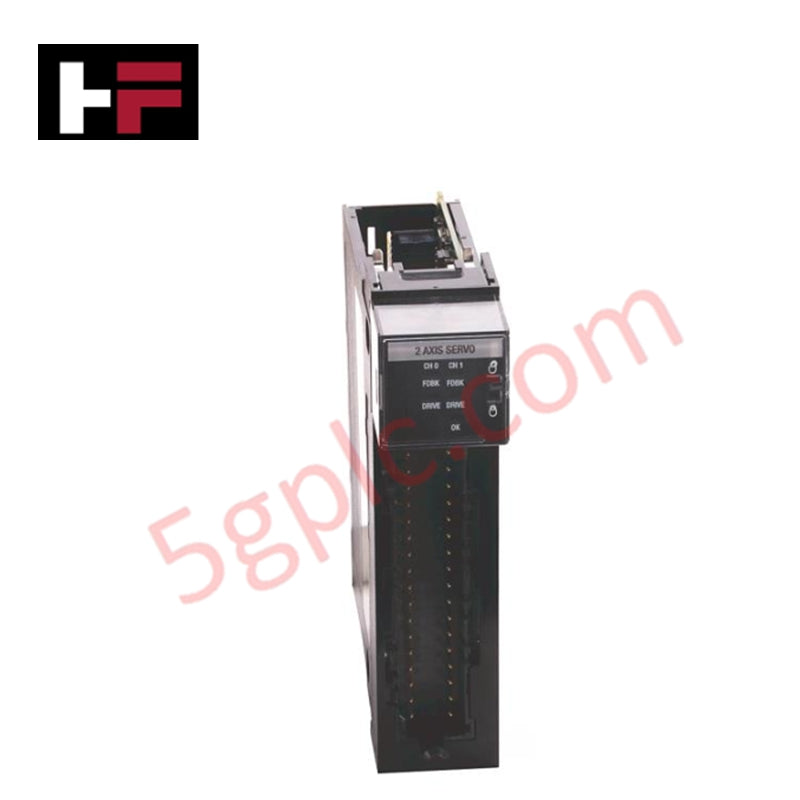

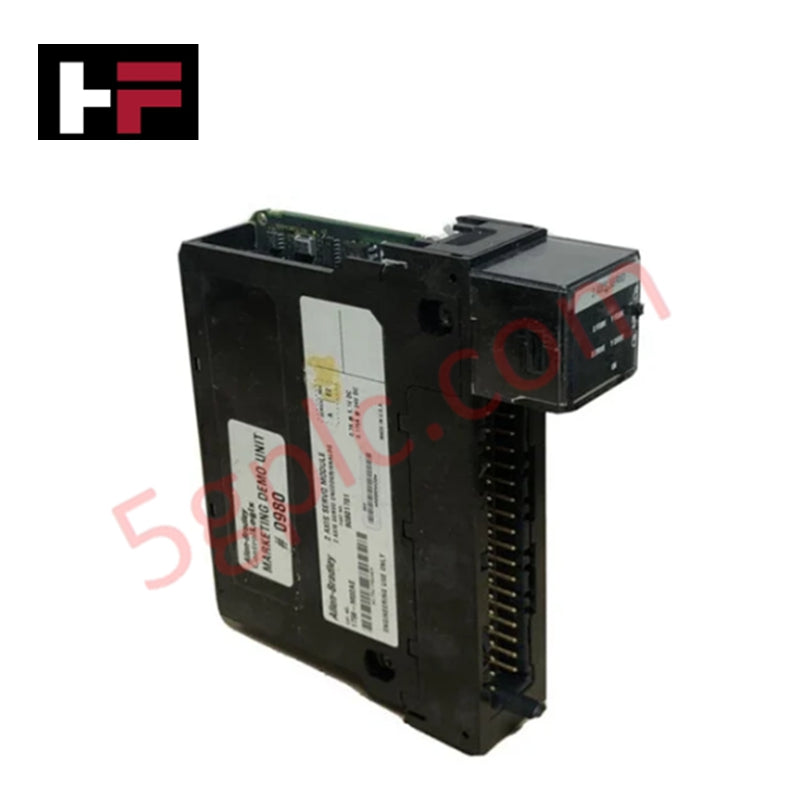

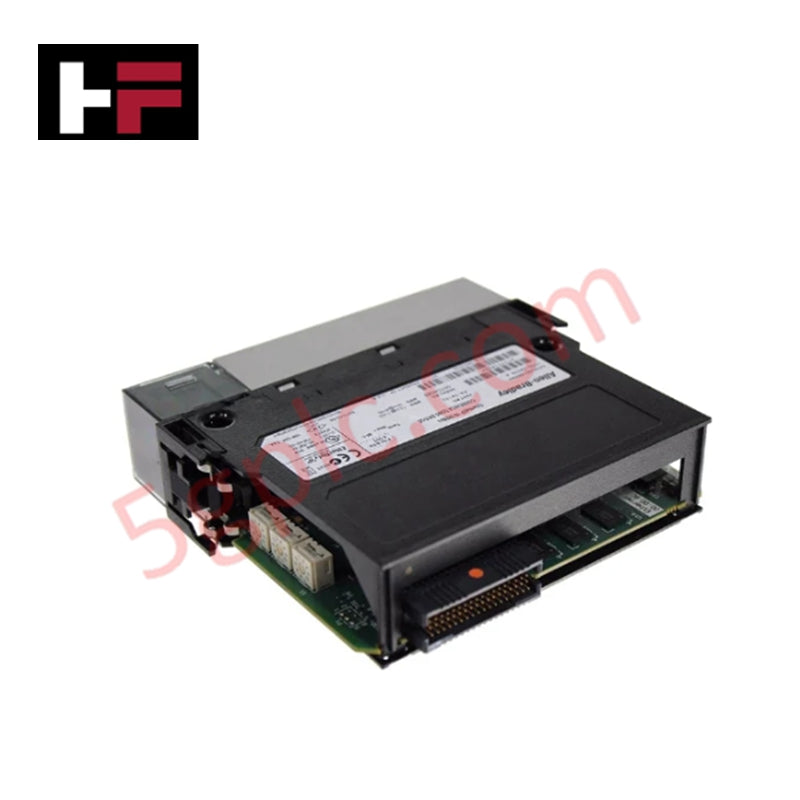

Модуль Allen Bradley 1756-M02AE выполняет функции высокоточного интерфейса управления движением в платформе ControlLogix®. Этот модуль управляет двумя осями аналогового серводвигателя, напрямую взаимодействуя с сервоприводами и инкрементальными энкодерами. Он обеспечивает критически важное звено между движущим механизмом контроллера Logix и физическим моторным оборудованием. Мы поставляем этот блок 100% новым и оригинальным, гарантируя синхронизированное и высокоскоростное позиционирование для самых требовательных робототехнических и упаковочных применений.
Технические характеристики
1756-M02AE обеспечивает высокое разрешение управляющих сигналов и надежную обработку обратной связи:
| Характеристика | Технические данные |
| Оси на модуль | Две (2) независимые оси |
| Тип выходного сигнала серво | Аналоговое напряжение |
| Разрешение выходного сигнала серво | 16 бит |
| Тип входа энкодера | Инкрементальный AB-квадратурный с маркером |
| Дискретные входы | Оптически изолированные, токовый сток (24 В DC) |
| Дискретные выходы | Твердотельный изолированный релейный контакт |
| Ток шины (5 В / 24 В) | 700 мА / 2,5 мА |
| Потребляемая мощность | 6,2 Вт |
| Тепловыделение | 21,2 БТЕ/час |
| Изоляционное напряжение | 50 В постоянное |
| Вес нетто | 1,00 фунт (0,45 кг) |
Преимущества для инженеров
-
Высокоточное выполнение движения: 16-битное разрешение аналогового выхода обеспечивает исключительно плавные управляющие сигналы для серводвигателя. Такая точность минимизирует пульсации крутящего момента и повышает позиционную точность мотора, даже на низких скоростях.
-
Интегрированная обработка обратной связи: Модуль нативно обрабатывает сигналы инкрементального AB-квадратурного энкодера. За счет аппаратной обработки маркерного импульса 1756-M02AE обеспечивает повторяемые и высокоточные циклы установки в исходное положение.
-
Оптическая изоляция для безопасности: Дискретные входы с токовым стоком 24 В DC используют оптическую изоляцию для защиты шины ControlLogix от электрических помех и перенапряжений со стороны поля. Эта защита предотвращает влияние помех на выполнение логики процессора.
-
Гибкое масштабирование осей: Каждый модуль управляет двумя осями, при этом архитектура ControlLogix поддерживает до 32 осей на контроллер. Такая масштабируемость позволяет инженерам создавать сложные многоосевые машины с распределенной структурой ввода-вывода.
-
Эффективное тепловое управление: Модуль выделяет низкое тепловыделение — 21,2 БТЕ/час. Такая эффективность позволяет размещать модули в корпусе с высокой плотностью, не превышая допустимые температурные пределы соседних компонентов.
Часто задаваемые вопросы
-
Какой тип кабеля и клеммной колодки требуется для 1756-M02AE?
Модуль использует съемные клеммные колодки (RTB) для подключения на объекте. Всегда применяйте экранированный витой кабель для аналоговых выходов и входов энкодера, чтобы предотвратить электромагнитные помехи, ухудшающие сигнал движения.
-
Можно ли использовать этот модуль с абсолютными энкодерами?
Нет. 1756-M02AE поддерживает только инкрементальные AB-квадратурные энкодеры с маркерными импульсами. Если в вашем приложении требуется абсолютная обратная связь (например, SSI), необходимо выбрать модуль, совместимый с этим протоколом.
-
Это оригинальный заводской блок с пломбами?
Безусловно. Мы гарантируем, что каждый 1756-M02AE, который мы отправляем, является 100% новым в оригинальной упаковке Allen Bradley. Каждый блок имеет проверенный GTIN (10612598172396) для обеспечения соответствия требованиям E-E-A-T при закупках.
-
Как работает выход твердотельного реле?
Дискретный выход служит для включения привода или индикации состояния. Благодаря использованию твердотельного изолированного релейного контакта, он обеспечивает более длительный срок службы и более высокую скорость переключения по сравнению с традиционными электромеханическими реле.
