Обзор модуля

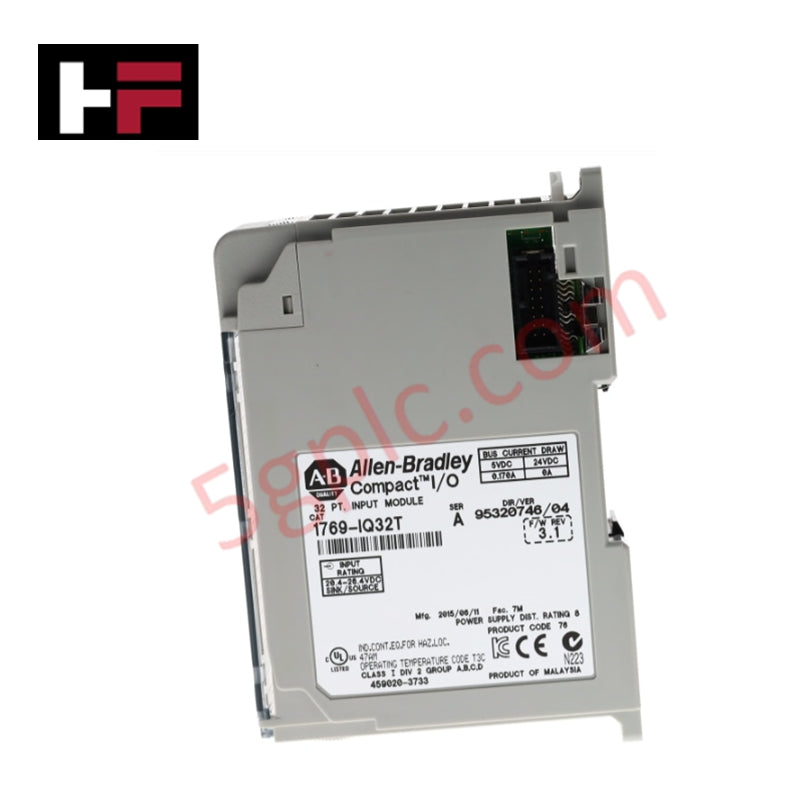

Модуль 1769-IQ32T является модулем дискретных входов с высокой плотностью, разработанным для семейств контроллеров Allen-Bradley CompactLogix и MicroLogix 1500. Обеспечивая 32 независимых входных точки в одном слоте, этот модуль является идеальным решением для приложений, требующих большого количества входов/выходов при ограниченном пространстве в шкафу. Модуль 1769-IQ32T универсален, поддерживает как sinking, так и sourcing схемы подключения и использует высокоплотный 40-контактный разъем для управления большим количеством сигналов.
Подробные технические характеристики
Модуль 1769-IQ32T спроектирован для работы со стандартными полевыми устройствами на 24 В постоянного тока, такими как концевые выключатели, кнопки и электронные бесконтактные датчики.
-
Количество входов: 32 точки
-
Категория напряжения: 24 В постоянного тока
-
Диапазон рабочего напряжения: от 10 до 30 В постоянного тока
-
Тип входа: Sinking или Sourcing (определяется пользователем по схеме подключения)
-
Задержка входа (с выключенного на включённое): 8,0 миллисекунд (типично)
-
Задержка входа (с включённого на выключенное): 8,0 миллисекунд (типично)
-
Ток потребления с шины (5 В постоянного тока): 170 мА
-
Ток потребления с шины (24 В постоянного тока): 0 мА (питание 24 В с шины не требуется)
-
Максимальная рассеиваемая мощность: 4,5 Вт
-
Изоляционное напряжение: 75 В (непрерывное), усиленный тип изоляции
-
Аппаратное подключение: 40-контактный высокоплотный разъем
-
Рабочая температура: от 0°C до 60°C (от 32°F до 140°F)
-
Вес: 0,12 кг (0,26 фунта)
-
Ширина слота модуля: 1 слот
Высокоплотное подключение и коммутация
Из-за плотности в 32 точки модуль 1769-IQ32T не использует стандартные винтовые клеммы на лицевой панели. Вместо этого требуется 40-контактный высокоплотный разъем. Для удобства интеграции на объекте инженеры обычно используют предварительно собранный кабель (например, серии 1492-CABLE) для подключения модуля к интерфейсному модулю 1492 (IFM). Такая схема упрощает диагностику и предотвращает ошибки подключения, часто встречающиеся при работе с модулями с большим количеством дискретных входов.
Интеграция в систему и расстояние до источника питания
При планировании Compact I/O стойки важно соблюдать рейтинг расстояния до источника питания. Модуль 1769-IQ32T имеет рейтинг расстояния 8, что означает, что он должен располагаться не дальше восьми слотов от модуля питания 1769 (например, 1769-PA2 или 1769-PB4). Это гарантирует, что логическая шина 5 В поддерживает достаточное напряжение для внутренней схемотехники модуля.
Технические вопросы и ответы
В чем разница между Sinking и Sourcing для 1769-IQ32T?
Модуль является «биполярным». Если общий терминал (DC COM) подключен к отрицательной клемме источника питания, входы работают в режиме Sinking. Если общий подключен к положительной клемме, входы работают в режиме Sourcing. Такая гибкость позволяет модулю работать практически с любыми типами датчиков постоянного тока.
Входит ли в комплект модуля съемный клеммный блок (RTB)?
Нет. Из-за плотности в 32 точки используется 40-контактный разъем. Необходимо отдельно приобрести совместимый 40-контактный комплект разъемов или предварительно собранный кабель серии 1492.
Можно ли использовать этот модуль с контроллером MicroLogix 1500?
Да. Платформа 1769 Compact I/O является шиной расширения для MicroLogix 1500. Однако убедитесь, что общий энергопотребление не превышает возможности блока питания базового блока MicroLogix.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
