Детали продукта
Обзор продукта

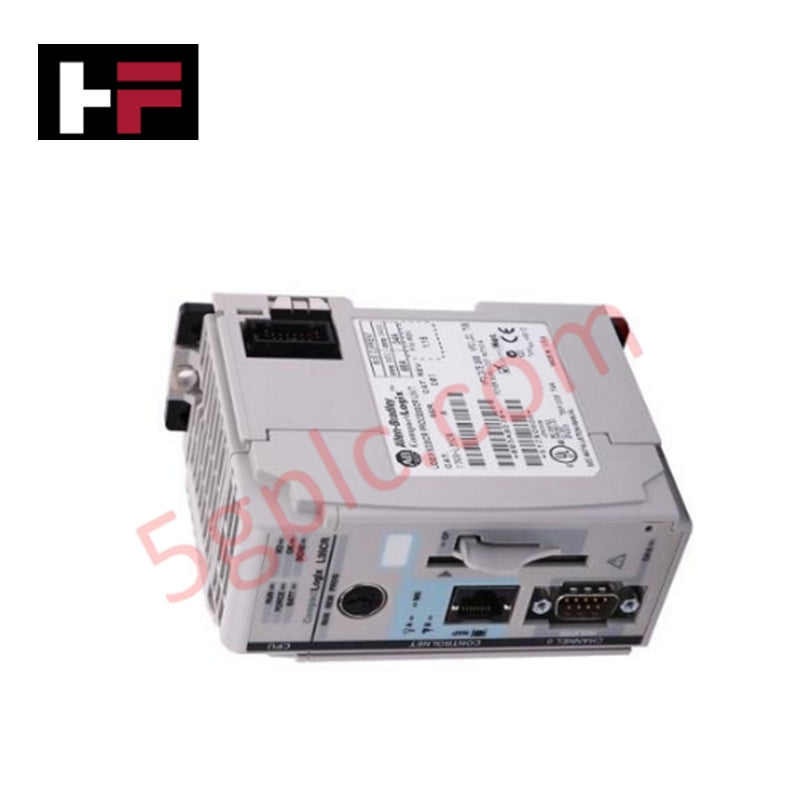

Allen-Bradley 1769-L35CR является высокопроизводительным контроллером в семействе CompactLogix 5335 , специально разработанным для приложений, требующих надежной сетевой связи по ControlNet . Этот процессор управляет сложными задачами автоматизации с 1,5 МБ пользовательской памяти и поддерживает до 30 локальных модулей ввода-вывода 1769. Мы поставляем этот блок как 100% абсолютно новый оригинальный заводской продукт. Он обеспечивает надежное решение для планируемой, детерминированной передачи данных, что делает его идеальным для синхронизированного управления машинами и распределенного ввода-вывода на крупных промышленных объектах.
Технические характеристики
| Характеристика | Спецификация |
| Производитель | Allen-Bradley / Rockwell Automation |
| Линейка продуктов | Серия CompactLogix L3x |
| Память пользователя | 1,5 мегабайта |
| Коммуникационные порты | 1 ControlNet (BNC); 1 RS-232 (9-контактный D-образный разъем) |
| Максимальное количество локальных модулей ввода-вывода | 30 модулей |
| Поддержка банков ввода-вывода | До 3 банков |
| Расстояние от источника питания | 4 модуля (максимальное расстояние от источника питания) |
| Замена батареи | 1769-BA |
| Программное обеспечение для программирования | RSLogix 5000 / Studio 5000 |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Вес | 0,64 фунта (0,29 кг) |
Преимущества для инженеров
-
Детерминированная интеграция ControlNet: Встроенный порт ControlNet обеспечивает планируемую высокоскоростную передачу данных. Это гарантирует, что критически важные обновления ввода-вывода и сигналы блокировки поступают с точностью до микросекунд, предотвращая «дрожание», часто связанное со стандартным непланируемым трафиком Ethernet.
-
Большой объем памяти: С 1,5 МБ энергонезависимой памяти 1769-L35CR справляется с обширной лестничной логикой, структурированным текстом и сложными массивами данных. Эта емкость поддерживает детальные диагностические процедуры и управление рецептами непосредственно на контроллере.
-
Двухканальная гибкость: Процессор включает изолированный порт RS-232 наряду с интерфейсом ControlNet. Это позволяет инженерам поддерживать локальное подключение HMI или устаревшее соединение DF1/Modbus без ущерба для пропускной способности основной высокоскоростной сети.
-
Масштабируемый аппаратный форм-фактор: Модуль поддерживает до 30 локальных модулей ввода-вывода 1769 в трех расширительных банках. Эта высокая плотность позволяет сосредоточить большое количество ввода-вывода в одном шкафу CompactLogix, уменьшая необходимость в нескольких удаленных узлах.
-
Надежный интерфейс задней панели 1769: 1769-L35CR использует проверенную временем систему «шип-паз». Эта механическая конструкция обеспечивает виброустойчивое соединение между ЦПУ и модулями ввода-вывода, поддерживая целостность шины в условиях интенсивного промышленного производства.
Часто задаваемые вопросы
-
В чем разница между 1769-L35E и 1769-L35CR?
Версия «E» оснащена портом EtherNet/IP, а версия «CR» — портом ControlNet. Используйте 1769-L35CR, если на вашем предприятии стандартизирован ControlNet для детерминированного ввода-вывода и одноранговой передачи сообщений.
-
Сколько модулей ввода-вывода можно разместить рядом с ЦПУ?
1769-L35CR имеет рейтинг расстояния от источника питания равный 4. Контроллер должен быть установлен не далее чем в четырех слотах от источника питания серии 1769 (например, 1769-PA2 или PB4) для обеспечения правильного распределения тока.
-
Поддерживает ли этот контроллер онлайн-редактирование?
Да. При использовании программного обеспечения RSLogix 5000 или Studio 5000 1769-L35CR поддерживает полное онлайн-программирование и редактирование тегов, позволяя изменять логику без остановки производственного процесса.
-
Входит ли батарея 1769-BA в комплект?
1769-L35CR требует батарею 1769-BA для сохранения памяти при отключении питания. Хотя мы поставляем оборудование как 100% абсолютно новое, рекомендуем проверить дату изготовления батареи или установить новую 1769-BA на этапе ввода в эксплуатацию для обеспечения максимального срока службы резервного питания.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
